2层公司游泳综合馆暖通CAD施工图纸

[复制链接]

0

主题

0

帖子

1804

积分

超级版主

Rank: 8Rank: 8

积分
1804
发表于 2021-3-18 20:18:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:娱乐
  • 建筑高度:多层建筑
  • 建筑面积:12193平方米
  • 地上层数:2层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:采暖
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 水系统:同程式,异程式

附件详情

本项目为某公司游泳综合馆。总建筑面积12193平方米;建筑层数:-1层 2层,冷热源均由厂区管网供给。夏季供12/7°C冷冻水,冬季供 60/50°C热水。冷热水系统竖向为异程式,横向为同程式,各层分支管路设有静态水力平衡阀,调节各支路阻力平衡。游泳馆内冬季采用地热盘管系统及空气处理机组采暖。KTV、健身房等空调房间采用风机盘管加新风的空调形式;羽毛球训练场、乒乓球训练场、游泳馆等采用空气处理机组加新风的空调形式。

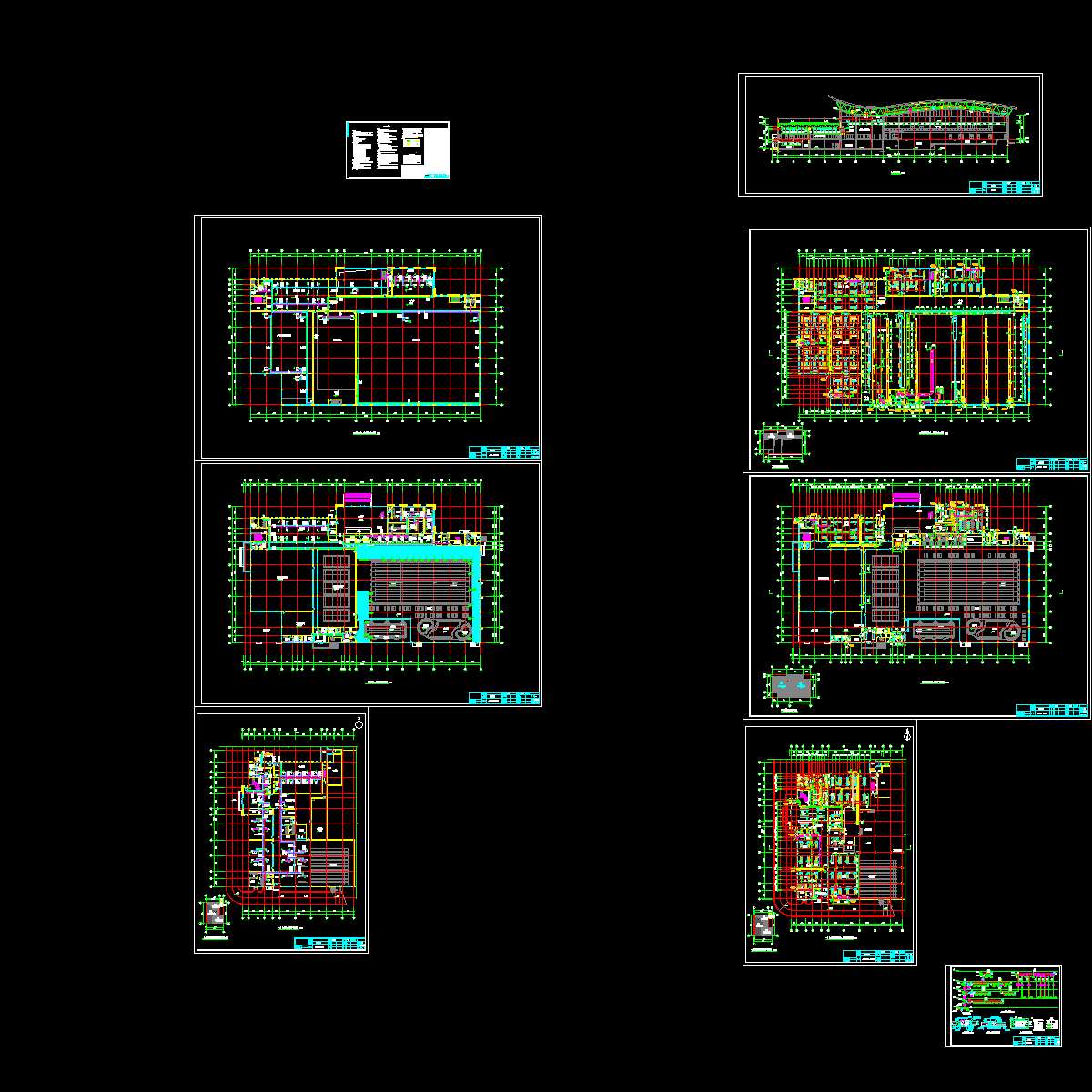

暖通施工图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww0ef2fccwfwedc.rar

1.19 MB

下载  售价: 100 积分    赚积分
