4层图书馆空调通风CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：23373平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：单式泵,变流量,双管制,同程式,异程式

附件详情

本大厦建筑面积约23373平方米。地下1层，地上4层。总建筑高度为23m。全楼功能为阅览览、办公及展览。全楼设计夏季中央空调制冷系统；设备用房、车库、卫生间等设通风系统；根据国家有关防火规范设计防排烟系统。
空调水系统为一次泵变水量双管制系统。展览大厅、阅览采用全空气系统；新风和回风混合后经柜式空调器处理后送入房间，风口下送风。三层报告厅及展厅采用全空气系统；回风经柜式空调器处理后送入房间，风口下送风。所有房间均采用风机盘管加新风系统,新风由新风机单独处理后直接送入空调房间。4层珍善本书库书库采用恒温恒湿空调。地下汽车库设机械排风系统（和排烟系统共用），自然进风。

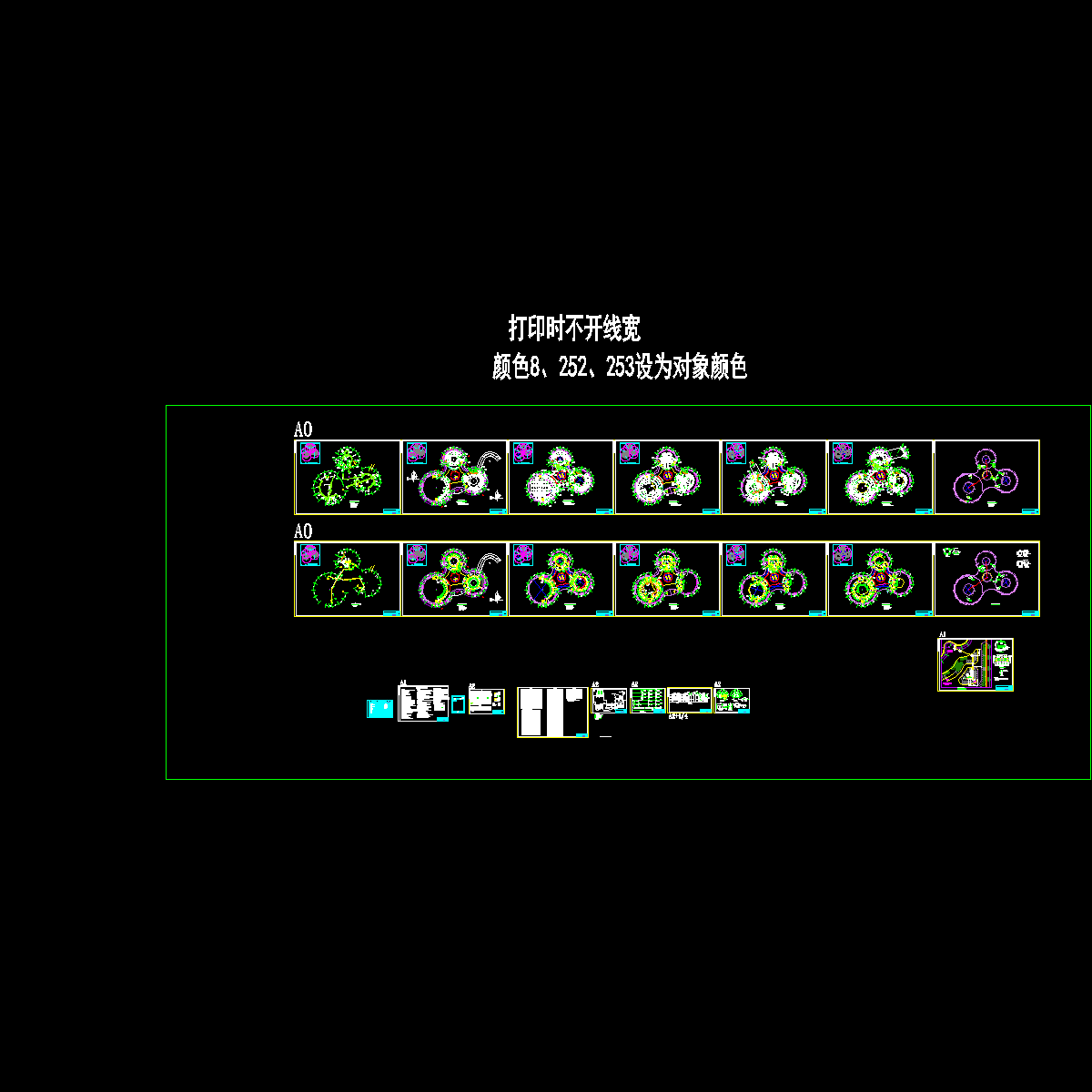

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
