住宅项目塔吊基础施工计算（天然地基）_CAD

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

根据该项目现场情况及施工需要，1#楼采用1台QTZ80（5214）塔吊，臂长40米；6#、7#楼共用1台QTZ80（5513）塔吊，臂长55m。按QTZ80A(5013)塔吊使用说明，最大自由高度41.5m时

塔吊基础尺寸均采用L×B×h=5000mm×5000mm×1350mm标准形状，基础选用C35砼；垫层选用C15砼，厚100mm，四周每边超出塔基100mm。
塔吊基础配筋：面筋配置二级钢直径20mm@170mm，底筋配置二级钢直径25mm@170mm，保护层厚度50mm（底部为100mm），拉筋采用二级钢，直径14mm@340mm。1#楼塔吊基础底部地基打入4根Φ500管桩，管桩顶部伸入承台100mm，基础承台面标高为-6.400；6#、7#楼因地基承载力（地质报告400 KPa）满足要求，待压板实验合格后，塔吊基础底部不设管桩，拟采用天然地基，基础承台面标高为-6.400。

................

近代年编制

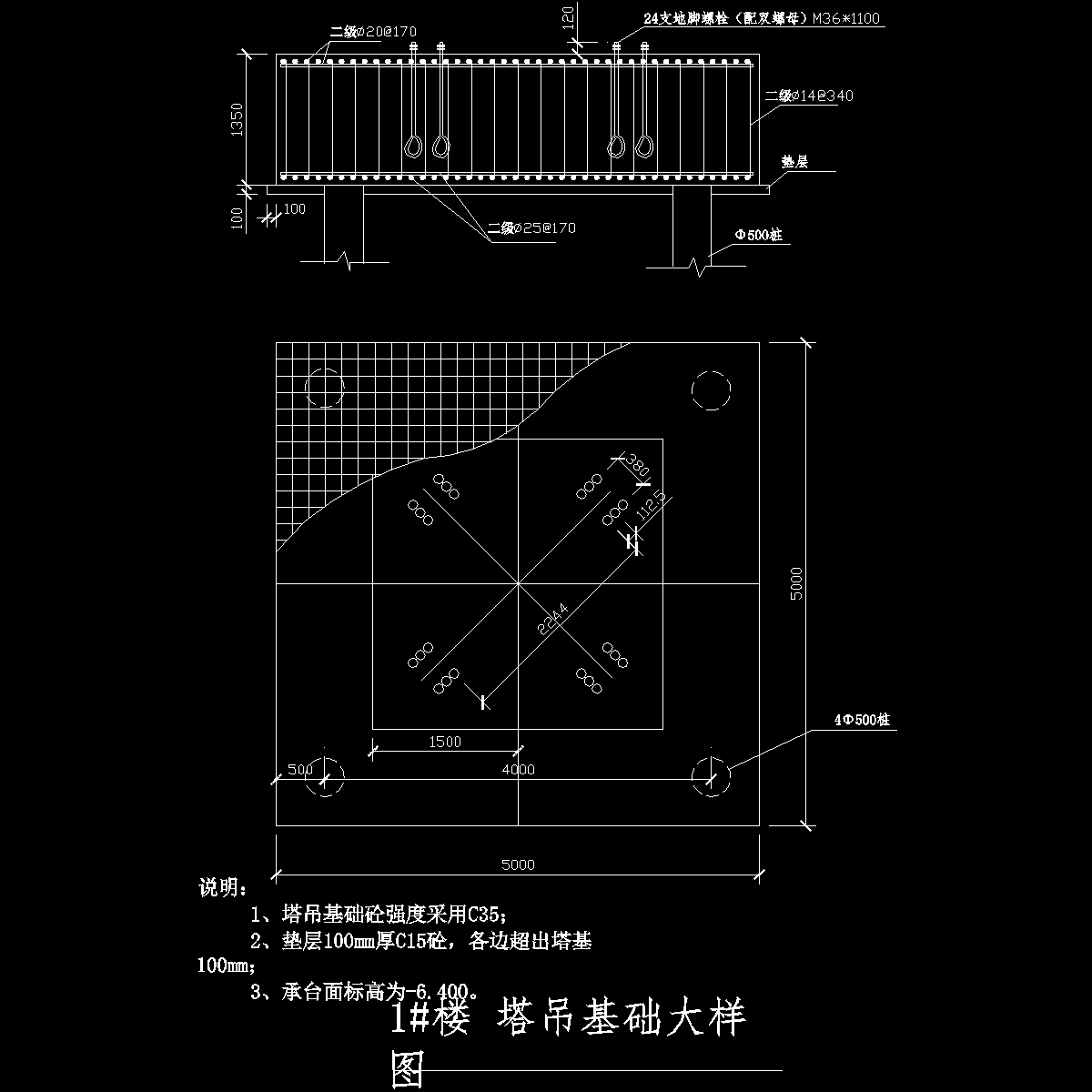

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
