一．建筑概况：
该项目属于孝昌县金奥华庭住宅楼,主体为8+1层住宅建筑，架空层为自行车库，一至八层为住宅。建筑总高度为26.550米，总建筑面积约4260平方米。工程耐火等级为二级。
二、设计范围：
1．低压配电系统；2．防雷与综合接地系统。
3．综合布线系统；4．有线电视系统；
三、配电系统:
1.负荷等级：该项目为多层住宅，按三级负荷供电.
2. 电源：a)电源为380/220V三相四线进线,电源引自室外配电房.
b)电缆直埋引入,电缆埋深 0.7m.引入建筑物处穿镀锌钢管保护,具体做法详94D101-5-110（方案三）。
3. 设计负荷：总设备容量：270.0(kw).其中，MBX1=135.0(kw),MBX2=135.0(kw)
四、
照明系统
：
1. 照明分支线路，每回路均单独设置中性线（N），不同回路不得共用N线。
2. 照明、插座均由不同的回路供电；除壁挂式空调插座外，所有插座回路均设置剩余电流保护器，其动作电流≤30mA,动作时间不大于0.1s。
3.
照明平面图
中所注导线根数均未包括PE线，凡是Ⅰ类灯具及安装高度低于2.4m的灯具均接PE线。
五、给排水系统
1.生活给水系统
生活给水系统由小区室外给水管网直接供水,供水水压为0.35MPa. 给水系统为下行上给树枝状形式.
2.排水系统
排水系统采用分流制,污水经化粪池处理后,排入市政污水系统.雨水排入市政雨水系统.
六、图纸展示
一梯两户

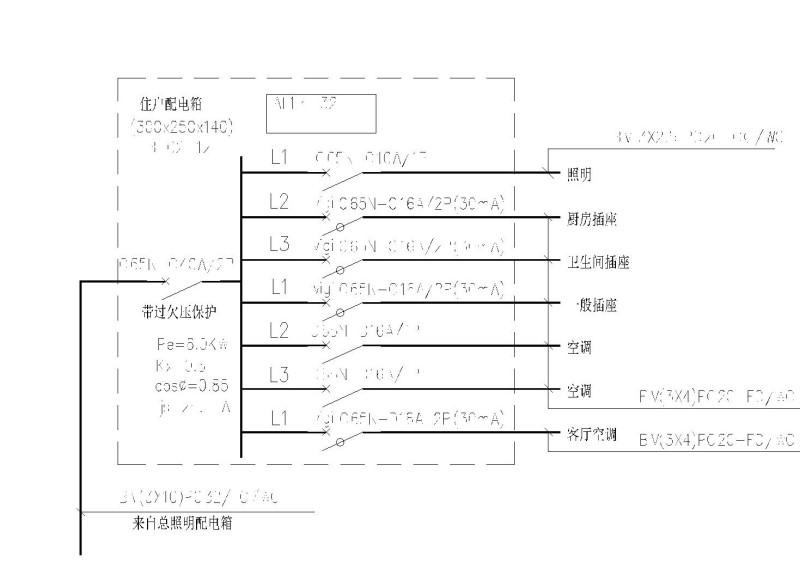

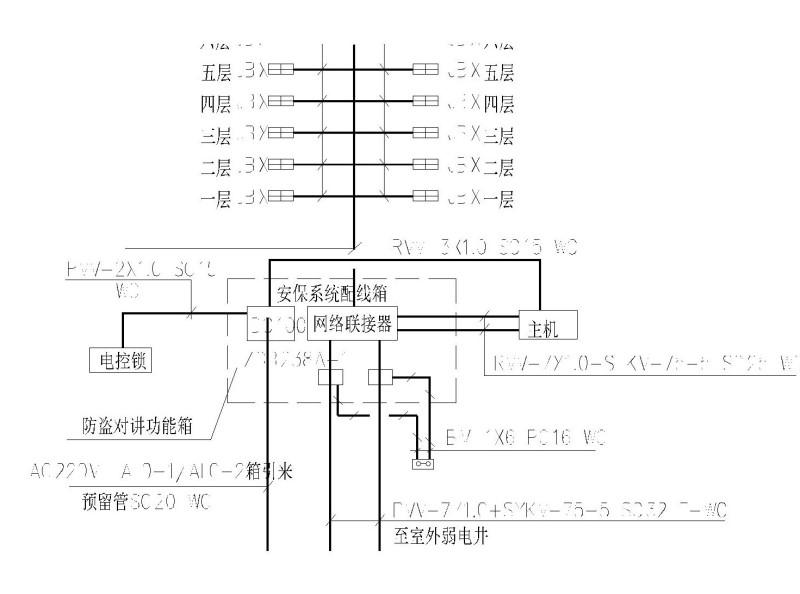

电气系统图

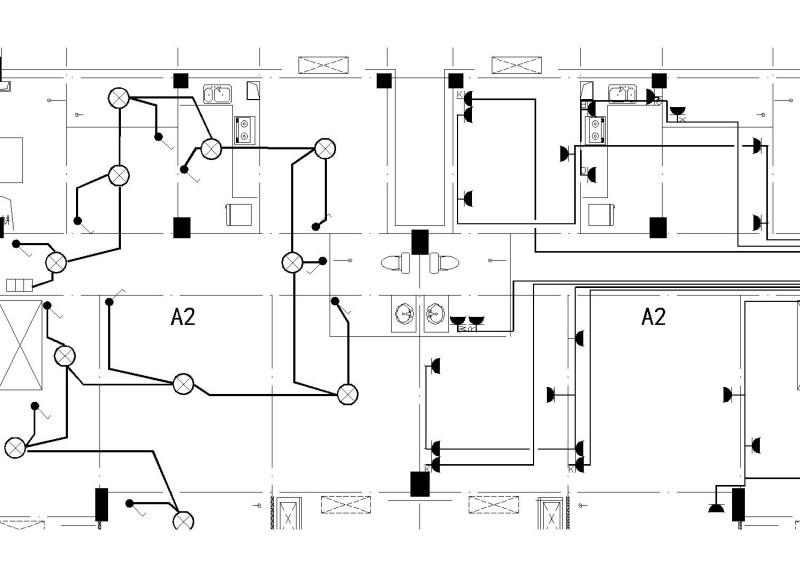

1~8层电照及插座平面图

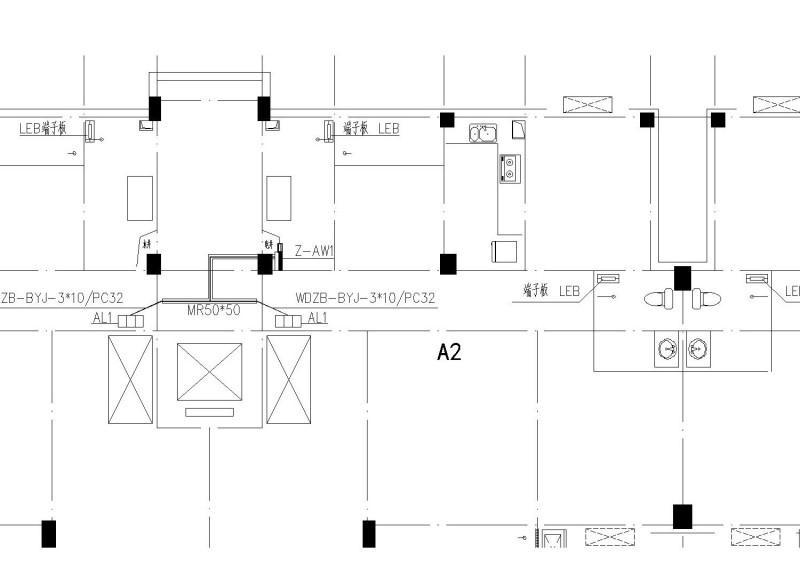

1~8层电力干线平面图

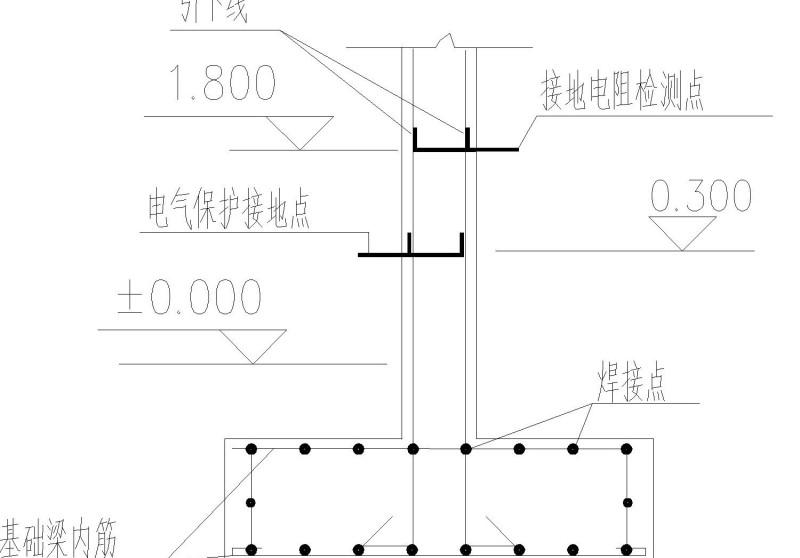

基础接地大样图

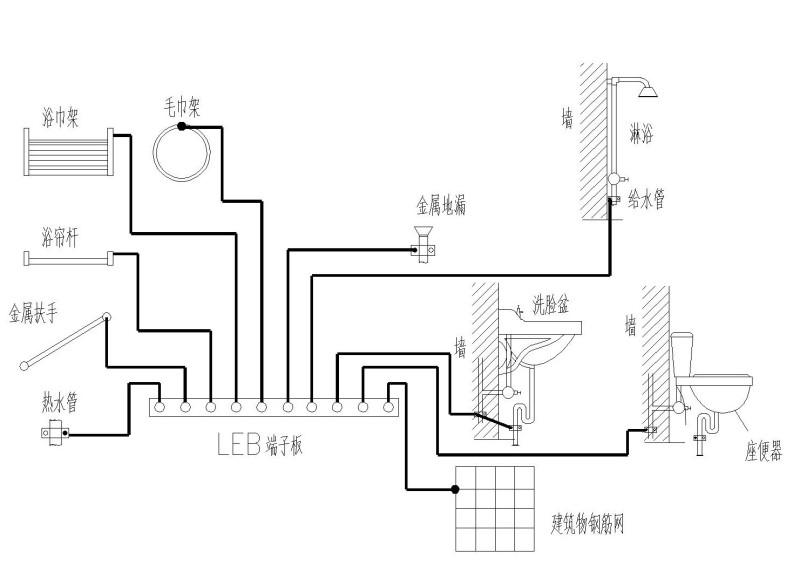

卫生间局部等电位联结详图
