5层综合办公楼方案设计CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本毕业设计为哈尔滨某五层综合办公楼.
该办公楼地上五层，地下一层的，具有办公，餐饮，宿舍等功能为一体的综合性大楼。
总用地面积:5108.06平方米.
占地面积:2415.27平方米.
总建筑面积:7602.51平方米.
建筑密度:47.28%.
容积率:1.49.
知名地产率:35.12%.

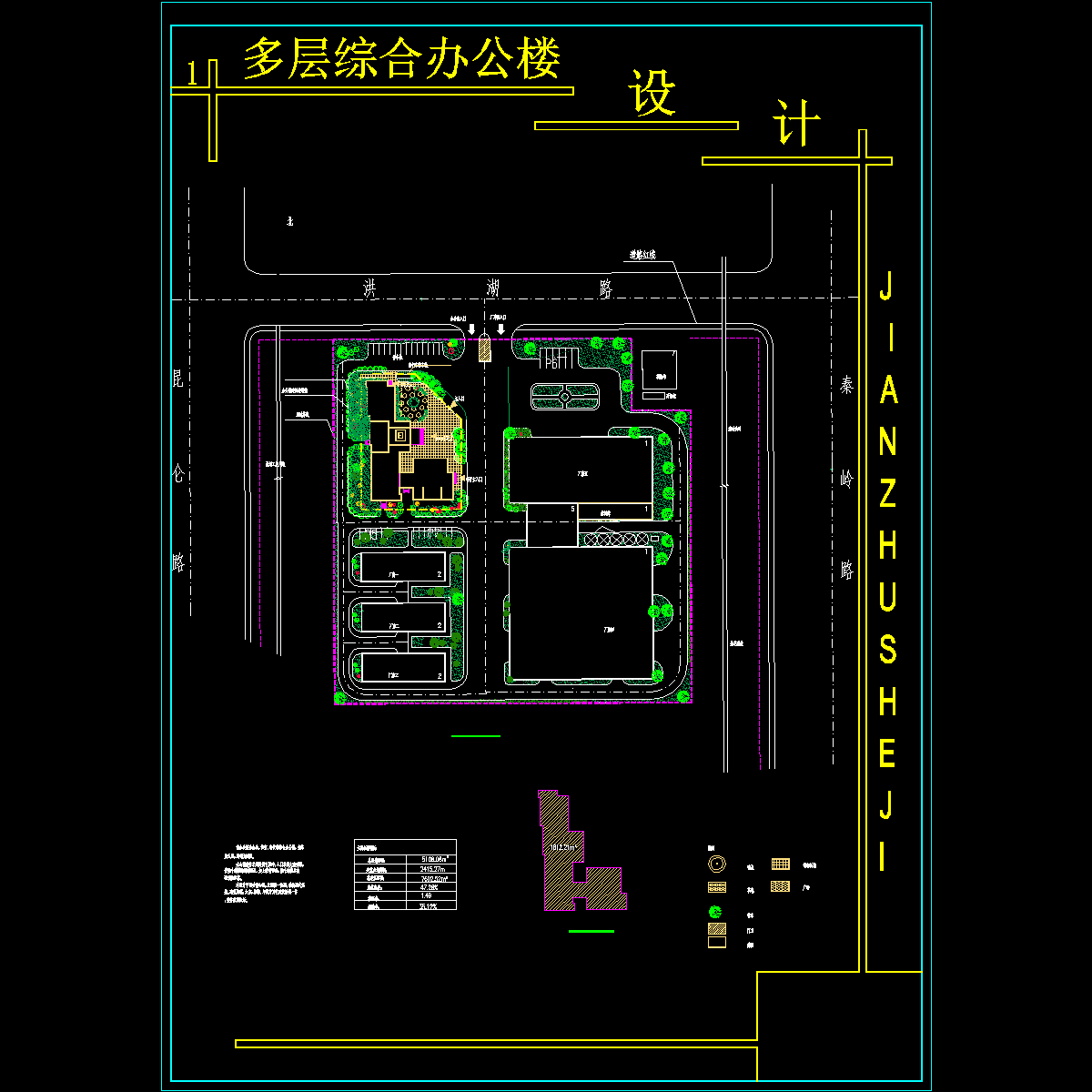

这份参考资料包含总图,各层平面图,立面图,剖面图,部分节点详图,共计12张.

办公楼设计.完图.dwg

总图1.dwg

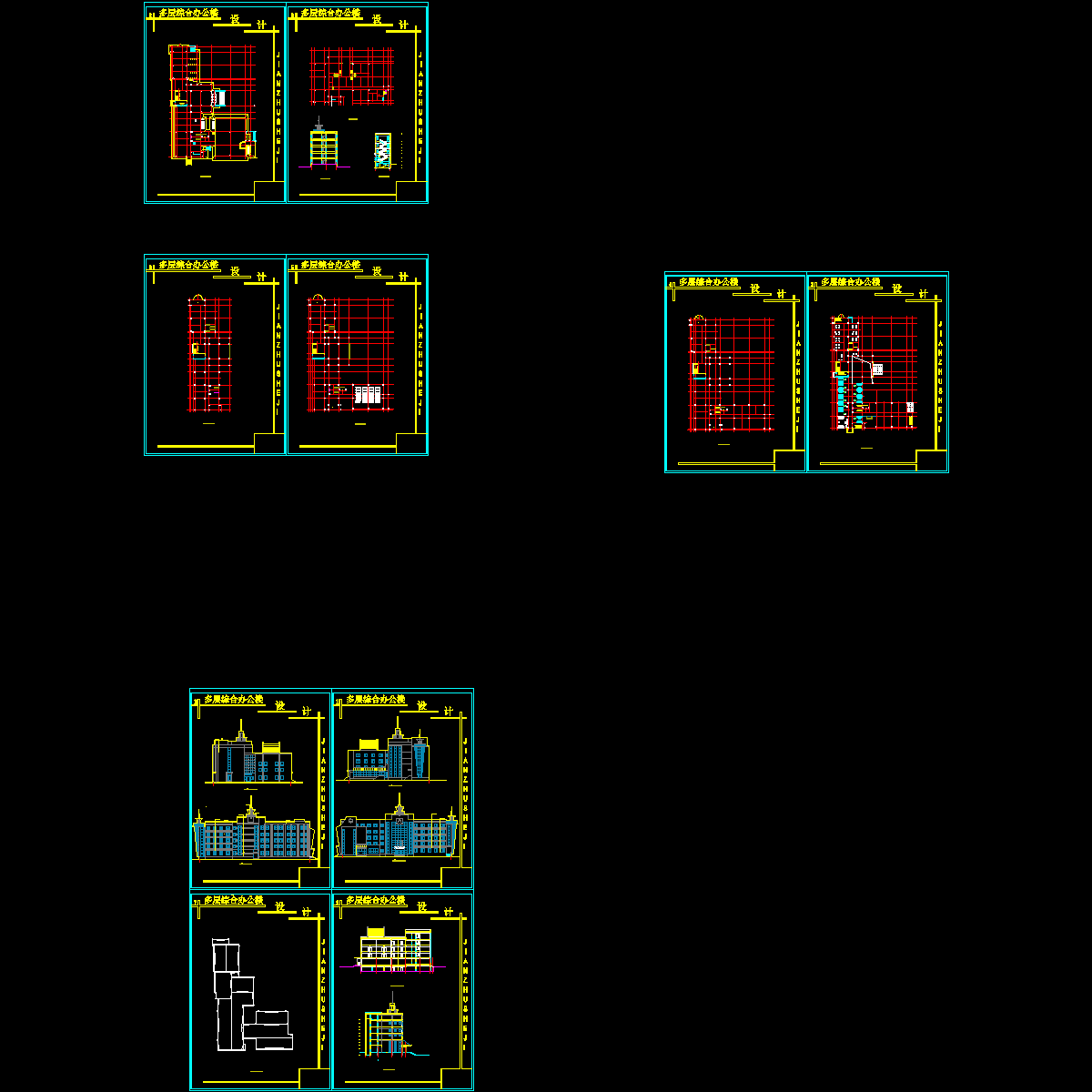

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
