44层办公楼建筑施工CAD图纸（198米）

woshiyig22 · 发表于 2021-2-13 11:46:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

办公楼类型：办公综合体
建筑高度：超高层建筑
外立面材料：幕墙
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目地址：广东
图纸设计风格：欧陆风格
图纸设计流派：artdeco
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：80张
建筑面积：133258.61平方米
用地面积：1020417平方米
建筑高度：198m
地上层数：44层
地下室功能：人防,车库,设备用房,其他
效果图：无

附件详情

[深圳]某世界金融中心建筑施工图

工程名称：世界金融中心
设计内容：±0.000以上外观设计修改
发展商：深圳市茂业（集团）有限公司
该项目地处深圳市罗湖区市中心，深南中路与和平路交汇处，占地面积1020417m三幢高层塔楼及裙房地下室、办公楼、商务酒店、商务公寓，总建筑面积133258.61m2，其中，裙房（包括地面架空层）1-4层为金融、商业、餐饮用房，第4层为架空层屋顶花园，三幢塔楼中办公楼为44层，商务酒店及商务公寓均为24层。
该项目为一类公共建筑，抗震设防烈度为7度，各部分建筑结构形式如下：裙房为框架剪力墙结构，办公楼为框剪结构，商务公寓和商务酒店为框支剪力墙结构。因发展商对外形有新要求，因此，进行外观改造设计。
该项目立面修改施工图共分4个图册。 2.1 0- 6 为整体部分施工图； 2.2 1-18 为裙房部分施工图； 2.3 2-21 为写字楼部分施工图； 2.3 3-19 为商务酒店、公寓施工图；

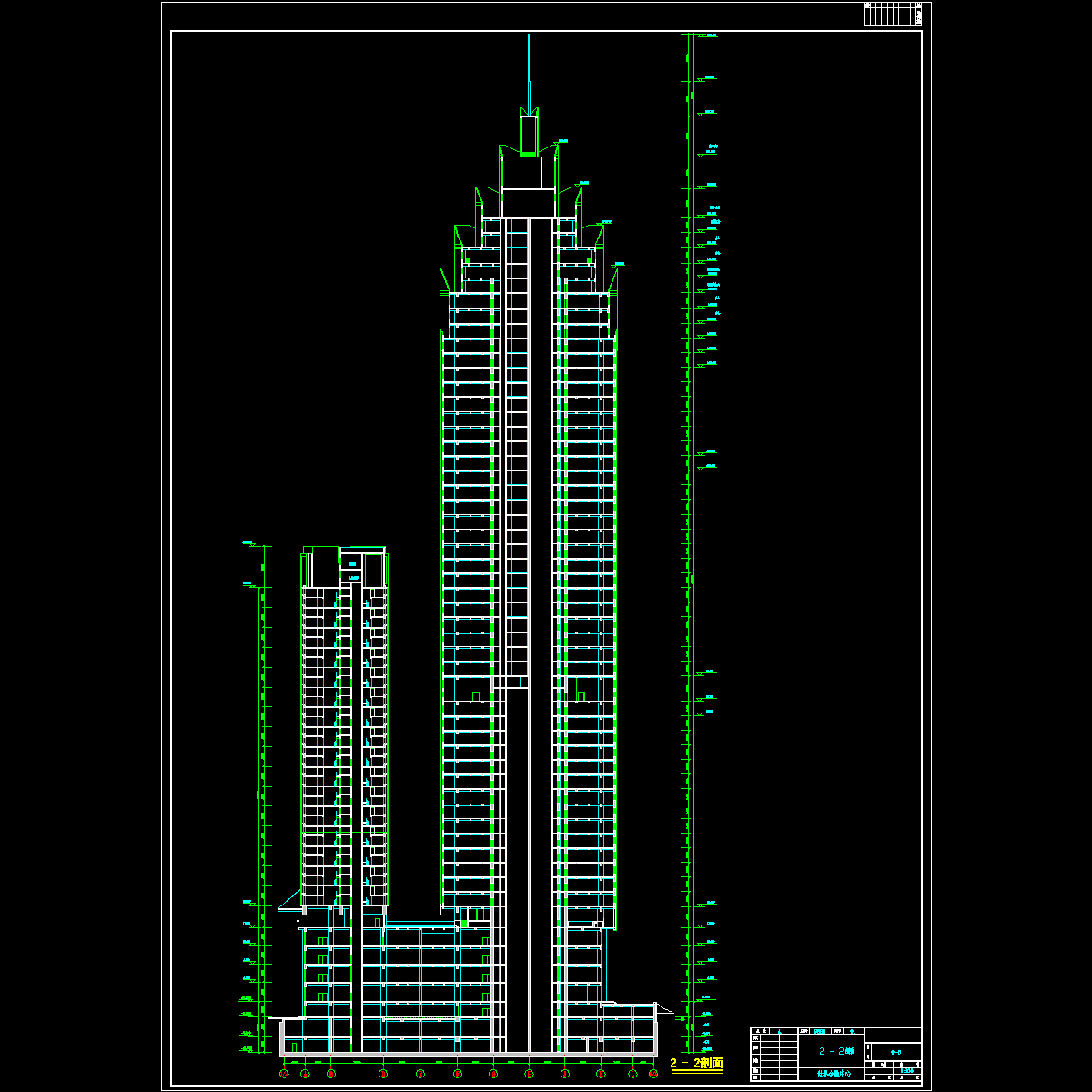

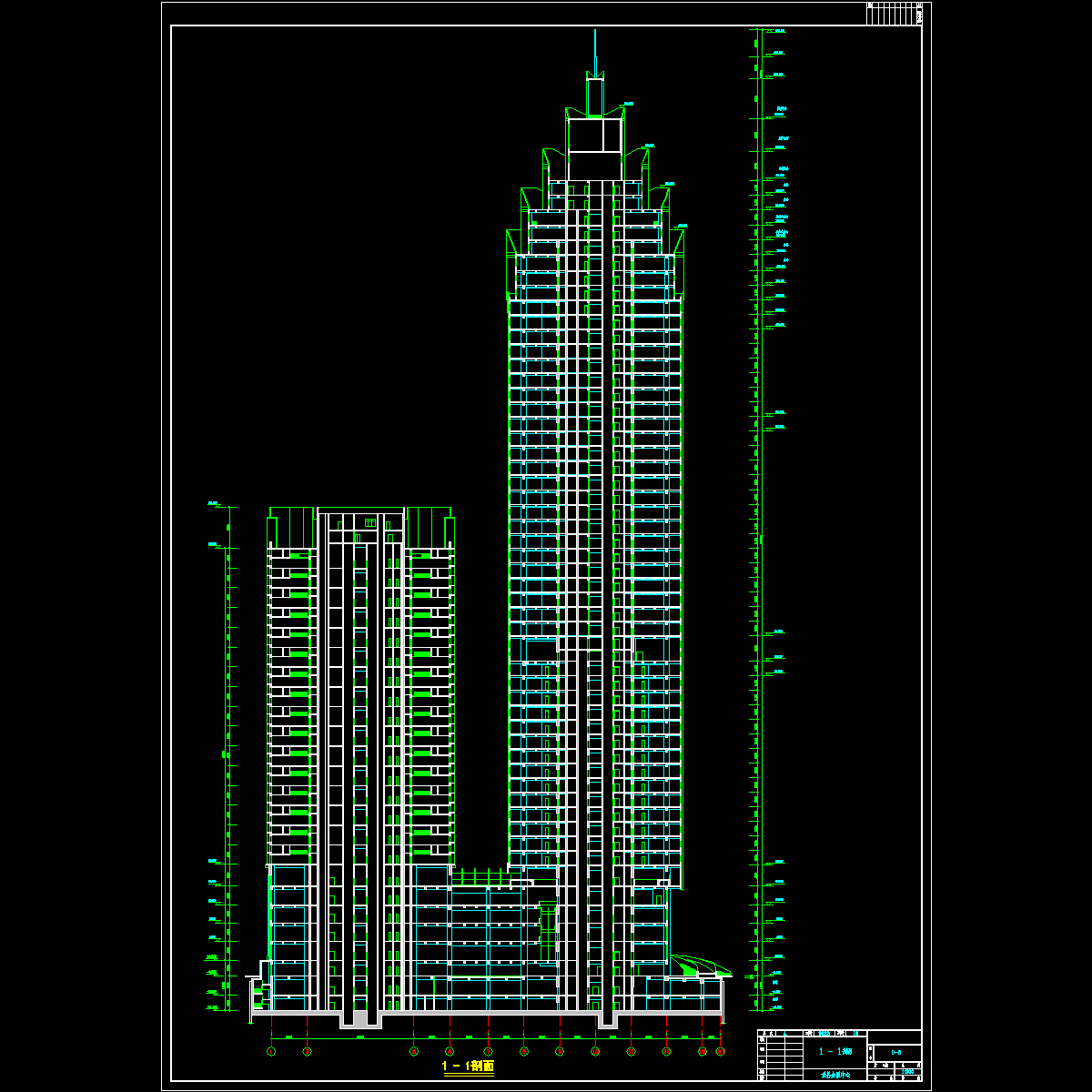

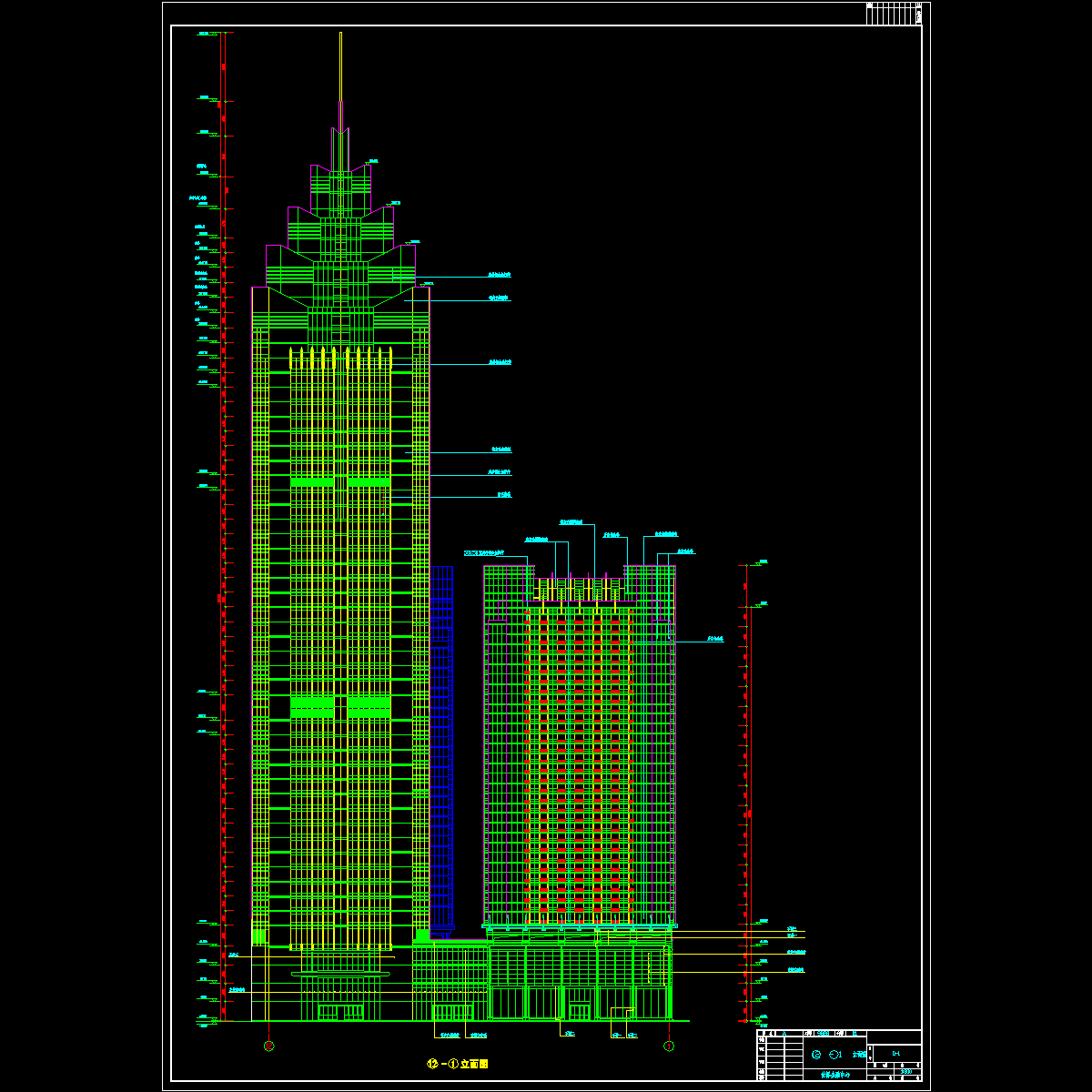

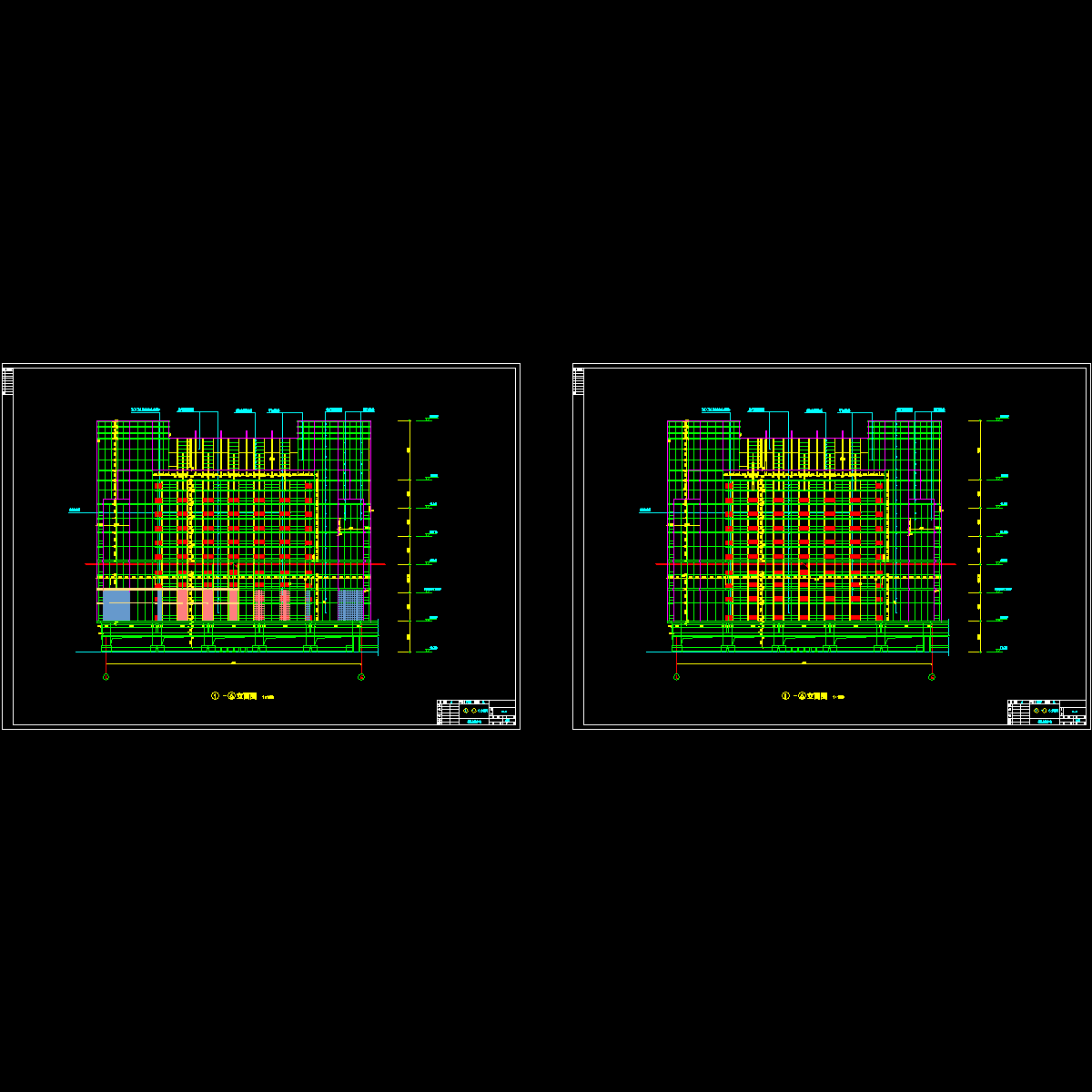

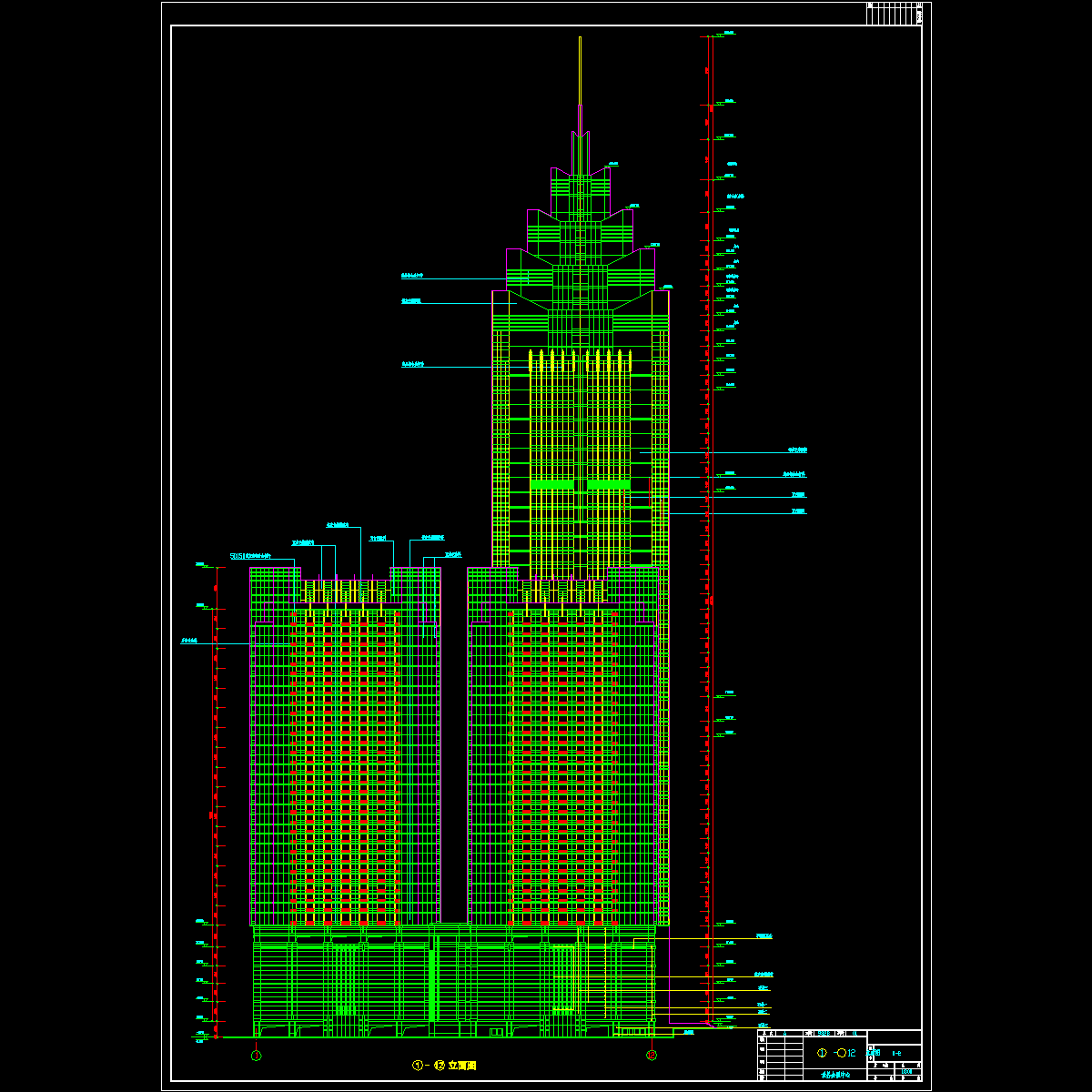

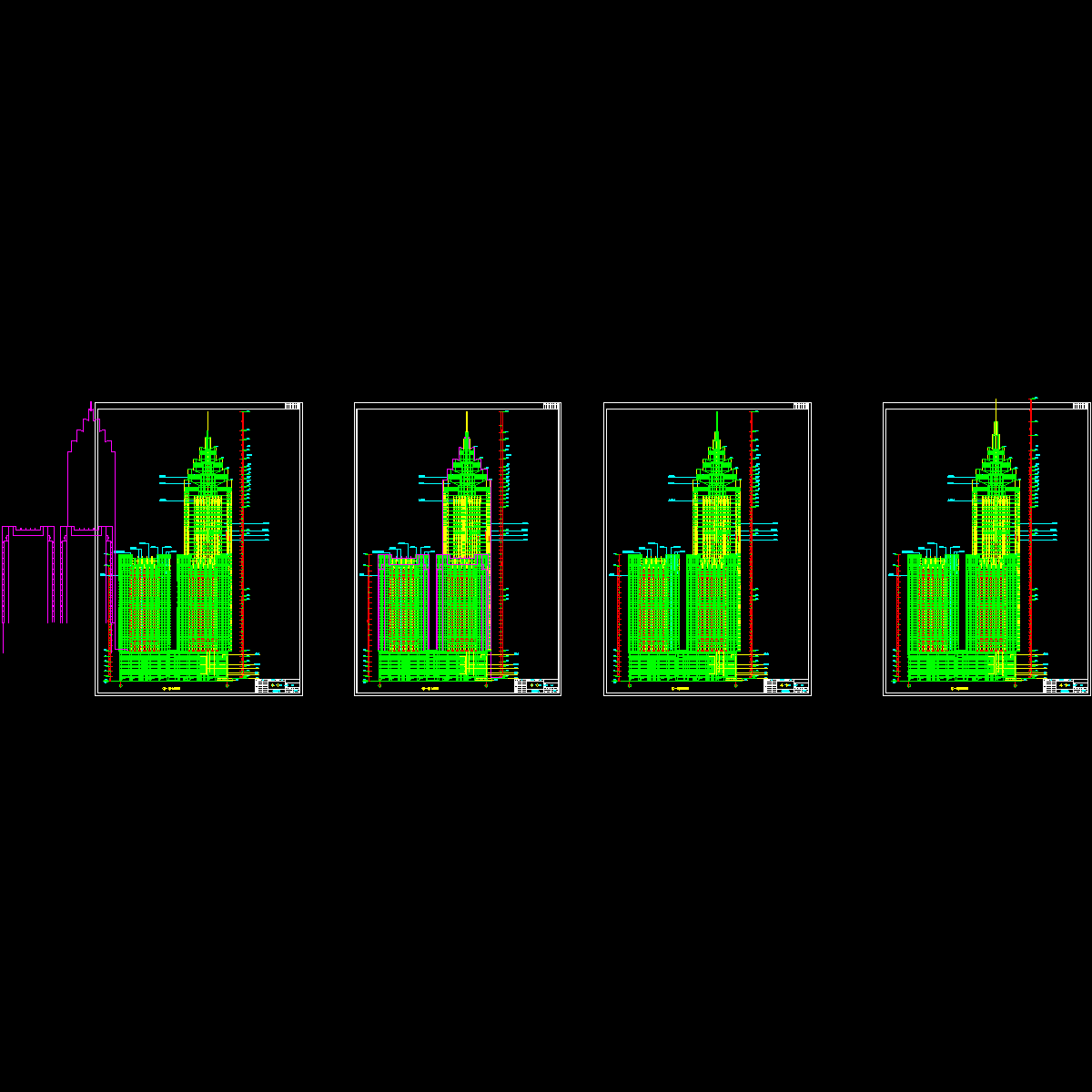

80张CAD图。
