大型2层厂房（局部3层）建筑施工CAD图纸

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑面积：6864.48平方米
• 建筑高度：14.400米
• 建筑层数：局部三层
• 效果图：无

附件详情

该资料是某大型二层厂房（局部三层） 建筑施工 图；
工程总建筑面积6864.48平方米，室内±0.00=3.050 米（黄海高程）；抗震设防烈度为六度；该项目生产的火灾危险性为丙类，建筑耐火等级为 二 级。相邻建筑防火间距20.000m；共设2个防火分区，最大防火分区面积小于40000平方米并满足每个防火分区不少于二个疏散出口的要求。最大安全疏散距离小于60m；建筑的结构型式：框架结构；层数为：二层局部三层；这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共五张图纸
设计功能包括：生产车间、办公区、配电室、电梯等

2

3

4

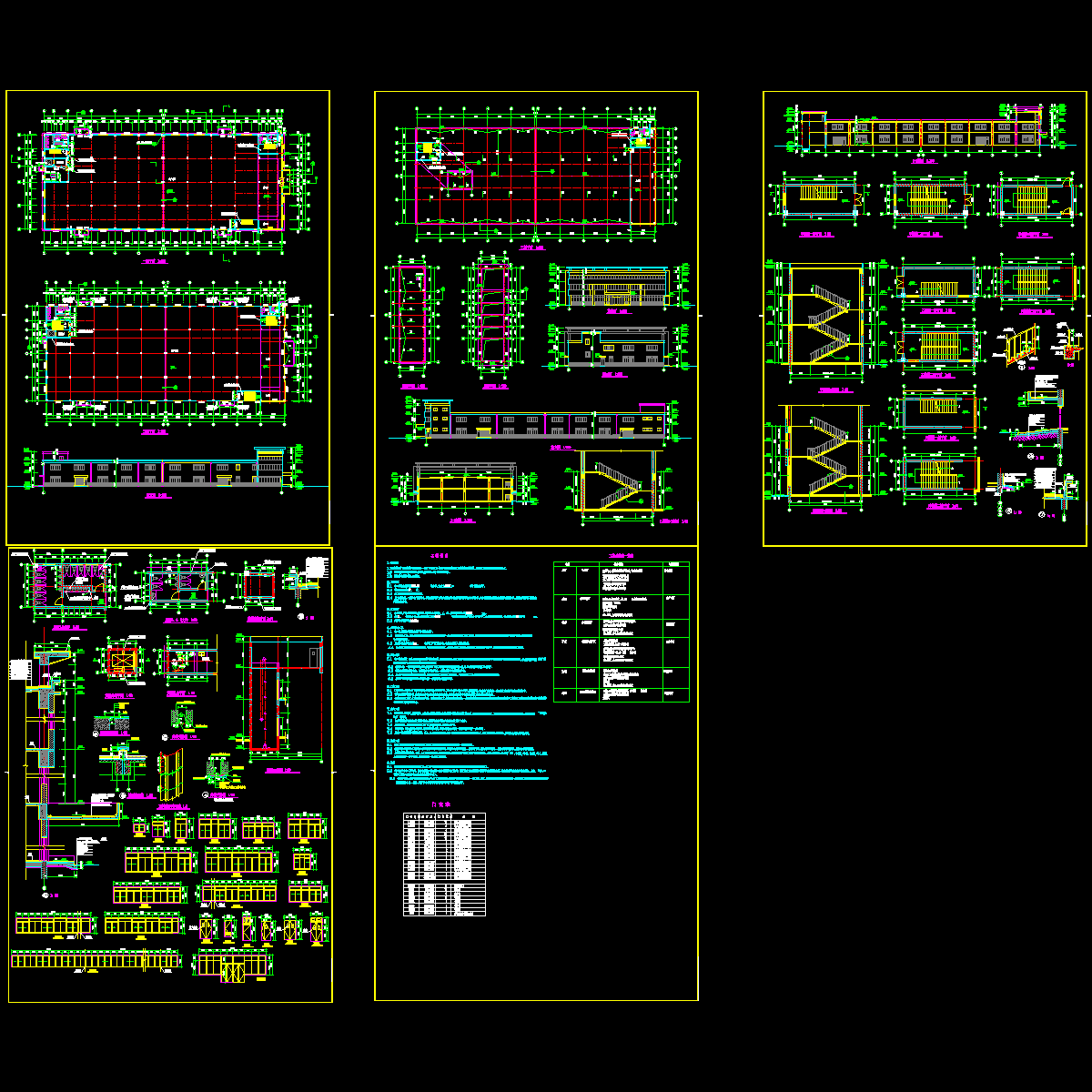

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
