百级洁净室空调套CAD施工图纸

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑面积：955平方米
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 设计内容：空调,通风,洁净,其它
• 空调系统：全空气系统
• 洁净等级：百级,万级

附件详情

工程面积：工程总面积约955m2,其中百级间526m2,万级间293m2。
百级净化间与万级净化间制冷系统均为FFU洁净单元 干盘管制冷 恒温恒湿新风系统。百级满布FFU，断面风速0.2~0.5m/s，万级均布FFU，设计换气次数≥25次/H。
组合风柜、板式换热器冷源由甲方已有的冷冻水系统提供。
百级与万级洁净室空气净化方案均采用FFU洁净单元循环送回风。新风在新风组合风柜进行初效过滤、热湿处理、中高效过滤后分两路分别送入百级与万级洁净室顶部天花夹层，天花做环氧树脂防尘处理。新风与回风混合后由FFU洁净单元送入洁净室内。送风动力由FFU风机提供。
二零零九年三月

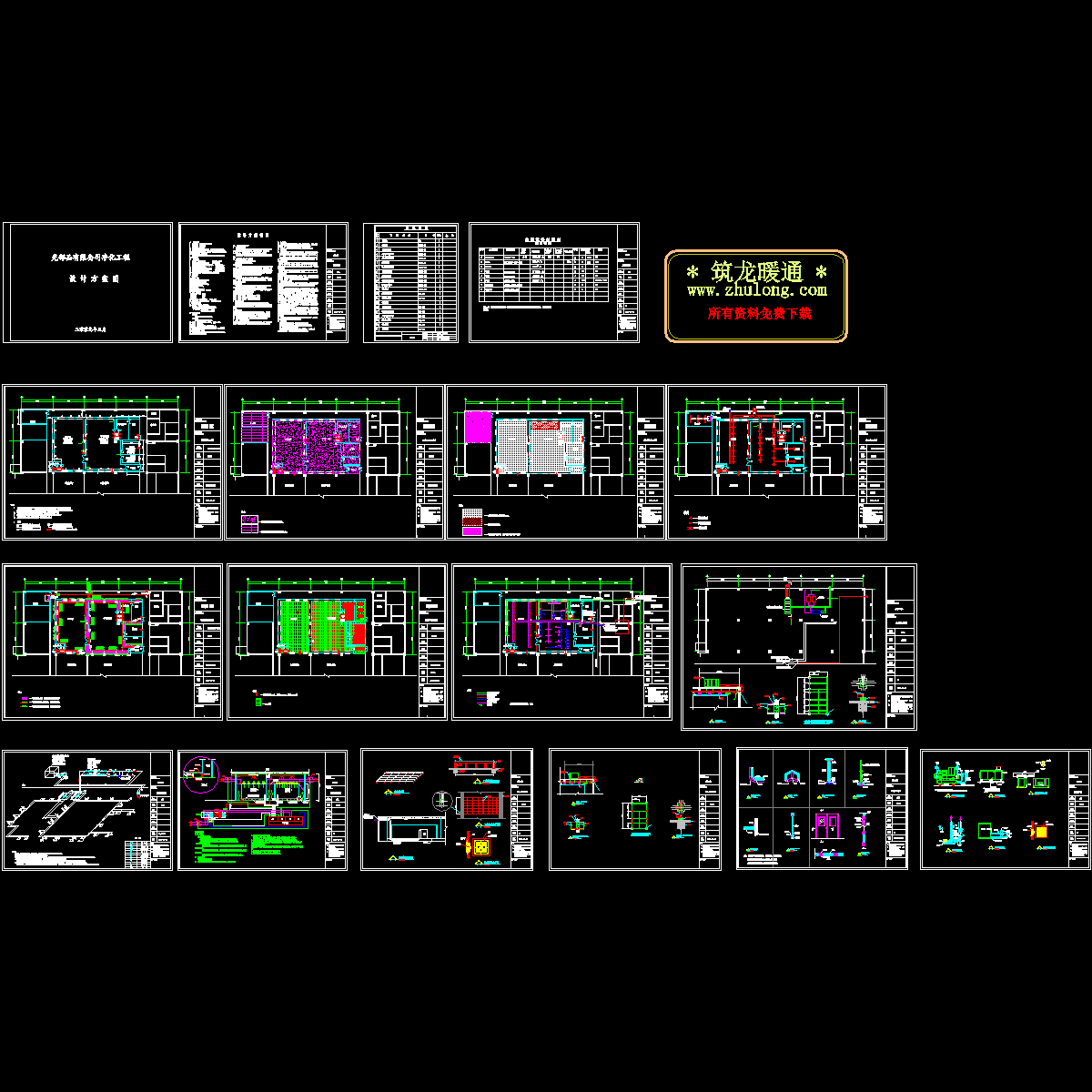

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
