一份8层市级档案馆电气CAD施工图纸（防雷、照明计算书）

jxyy7788 · 发表于 2020-2-21 08:54:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：科研,文化
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14790平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：67张
设计年代：近代
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、强电设计说明
2、变电所高压配电系统图
3、变压器低压配电系统图
4、垂直配电干线图
5、漏电火灾报警系统图
6、EPS联网系统图
7、应急照明配电系统图
8、照明配电系统图
9、变电所平面布置图,剖面图
10、电力平面图
11、应急照明平面图
12、照明平面图
13、防雷接地平面图
14、弱电设计说明
15、综合布线系统图
16、有线电视系统图
17、火灾报警及联动控制系统图
18、BA自控系统图
19、视频监控及防盗入侵报警系统图
20、背景音乐及紧急广播系统图
21、消防自动报警平面图
22、弱电平面图
23、照明计算书
24、防雷计算书

附件详情

该附件是八层市级档案馆电气施工图，总共67张，含防雷、照明计算书。
该项目建筑设计面积：14790平方米（不含地下人防建筑面积），建筑总高度为36.9米。电气设计包含20KV/0.4KV变配电；照明及配电系统；动力配电及控制系统；消防设施配电及控制系统；空调配电及控制系统；防雷与接地系统；通信及综合布线系统；有线电视系统；安全防范系统；背景音乐兼消防广播系统；火灾自动报警及消防联动控制系统设计等。

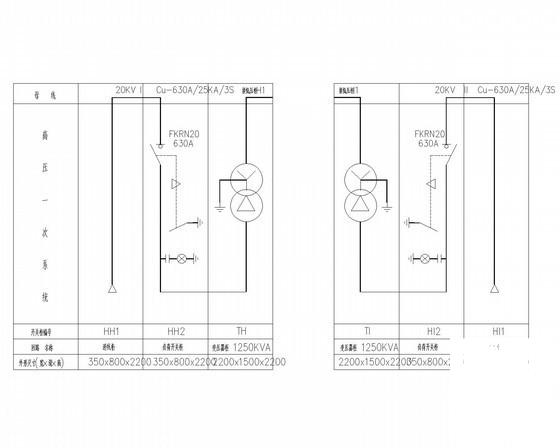

3#变电所高压配电系统图

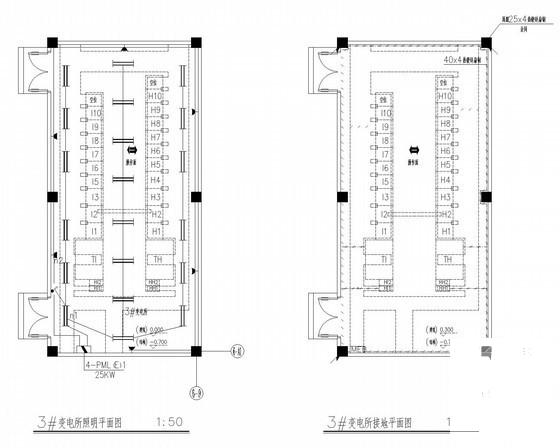

3#变电所照明与接地平面图

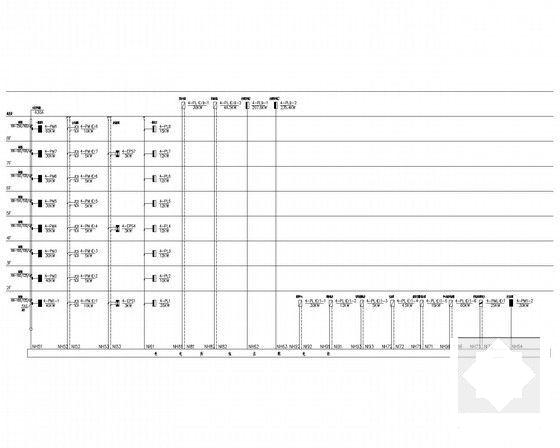

4号楼垂直配电干线图

背景音乐及紧急广播系统图(档案馆)

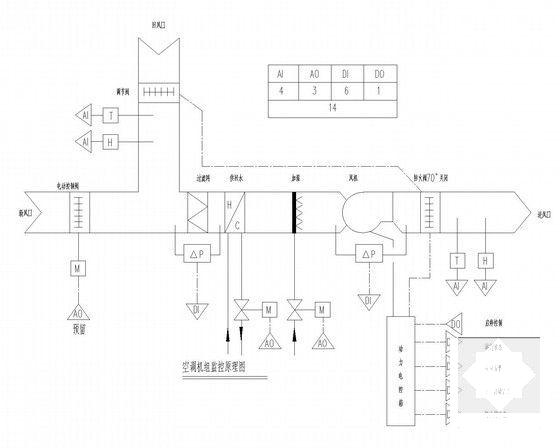

空调机组监控原理图

五~七层弱电平面图

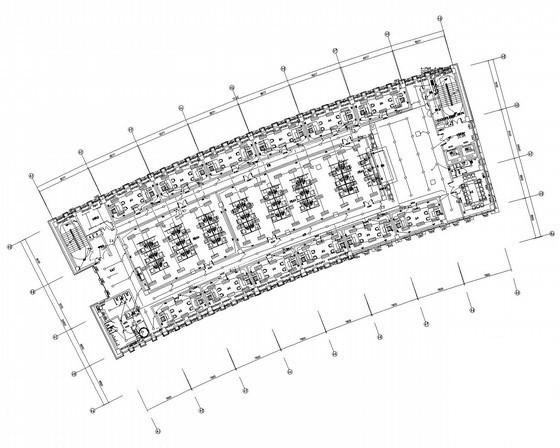

八层电力平面图
