德令哈新能源有轨电车工程给排水及消防初设_CAD

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2021-2-5 22:11:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:交通建筑
  • 建筑高度:多层建筑
  • 图纸设计深度:方案(初设图)
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 设计说明:有
项目概要
**新能源有轨电车示范线工程线路总长约14.25km,其中复线约3.48km,单线约10.77km。新建跨巴音河轨道桥梁1座(约160m),拓宽改造桥梁1座(约100m),其余均为地面线。全线共设车站19座,均为地面站,平均站间距约0.75km,最大站间距1.75km,位于甘南站至都兰西站区间,最小站间距0.46km,位于格尔木东站与气象局站区间。
全线设车辆基地和停车场各1座,黑海路车辆基地位于游客中心北侧,占地面积约6.78公顷,双拥路停车场位于火车站站前广场东侧,占地约3.99公顷。
黑海路车辆段西侧黑海路有现状DN300市政给水管,水压0.45Mpa;车辆段北侧柴旦西路有现状DN400市政给水管,水压0.6MPa。黑海路车辆段西侧黑海路有两路现状DN400市政排水管。
设计范围:
本册文件设计范围为黑海路车辆段内生产生活给水系统、排水系统、水消防系统、灭火器配置等的设计,基地的室外场地雨水系统详站场专业图纸。
图纸展示:
一层给排水与消防平面图
二层给排水与消防平面图
联合车库一层给排水与消防平面图
四层给排水与消防平面图
消火栓给水系统图
消火栓给水系统原理图

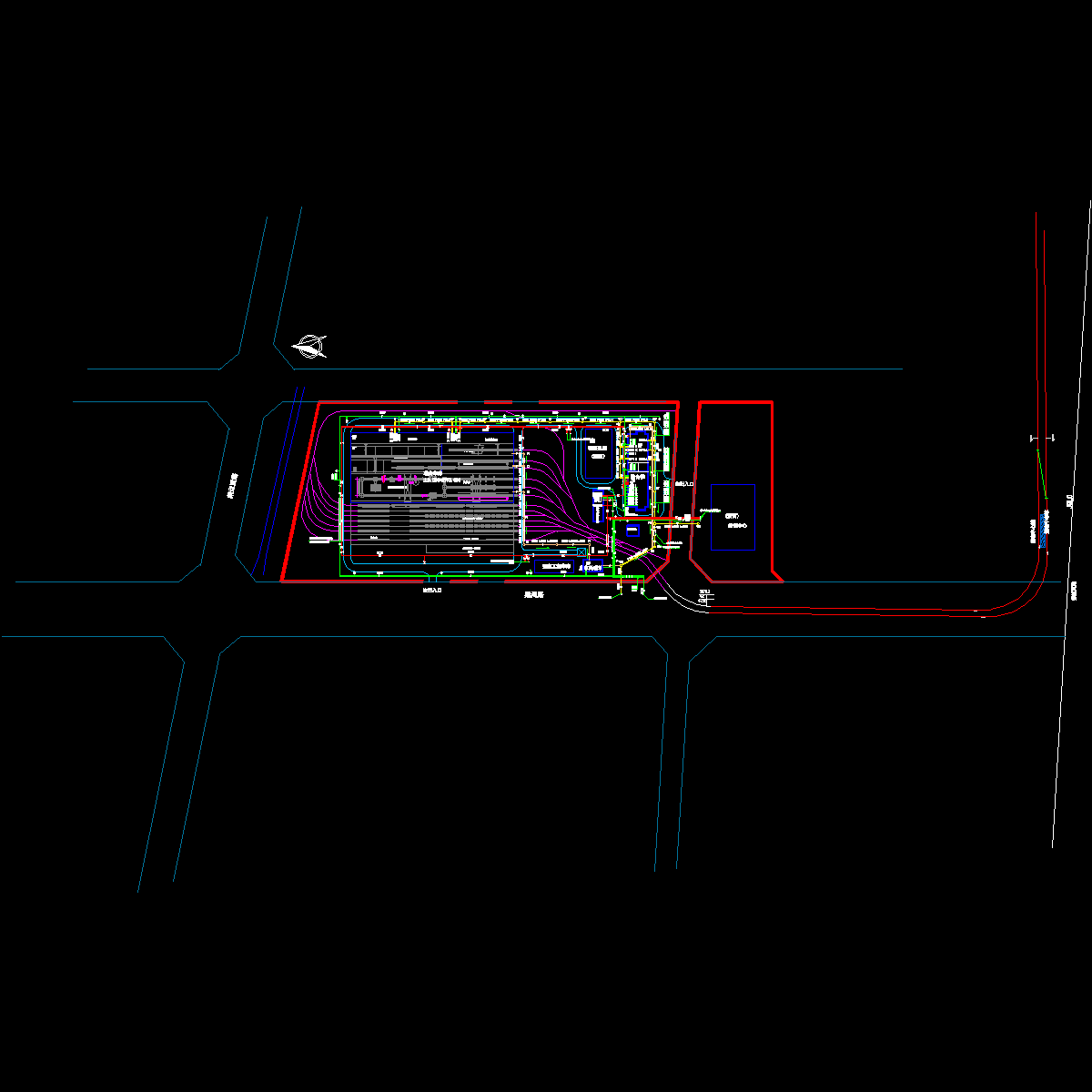

室外给排水与消防总图.dwg
室外给排水与消防总图.dwg
建筑单体给排水与消防初设.dwg
建筑单体给排水与消防初设.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewcfcde20c1cwes2.rar

3.76 MB
