6层宿舍楼电气设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：11841.5平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,机房工程

附件详情

该项目为六层宿舍楼电气施工，属普通多层民用建筑，耐火等级为二级，建筑面积为11841.5平方米，建筑高度为21.9米。
设计范围包括：照明配电、 防雷接地 、电话系统、电视系统、网络系统。

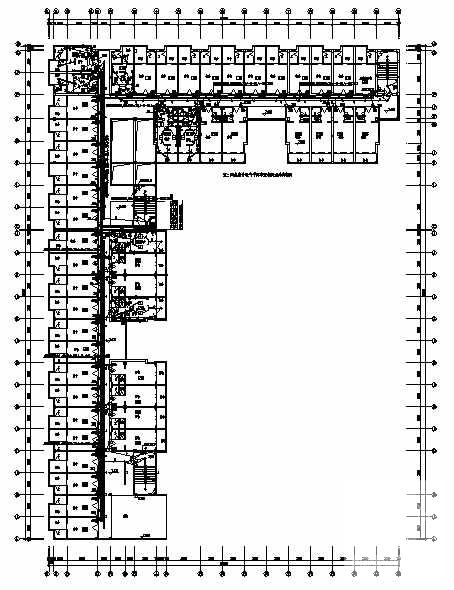

第 1 张图

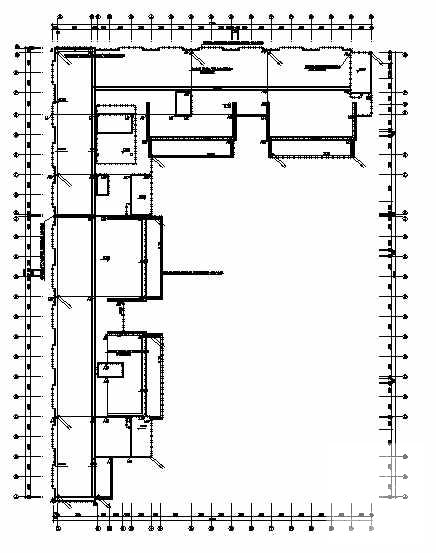

第 2 张图

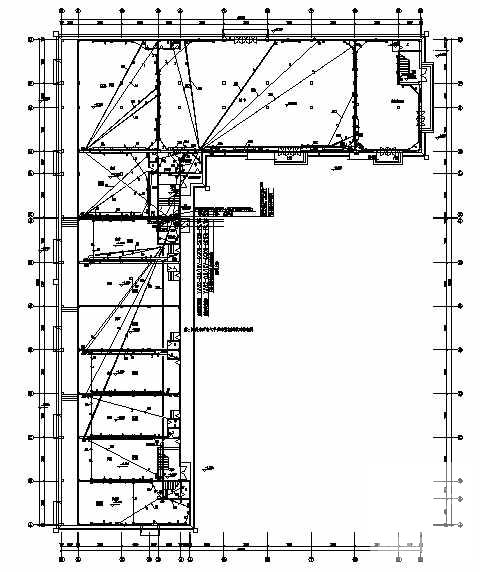

第 3 张图

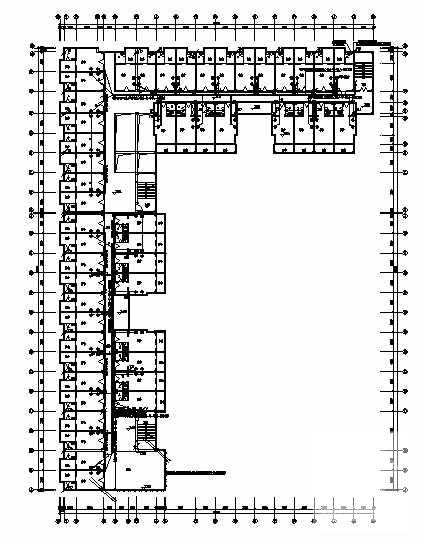

第 4 张图
