3层体育馆乙级比赛馆建筑施工CAD图纸

shenshenmi · 发表于 2021-1-30 10:47:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：体育馆
建筑规模：丙等（0.5-2）万人
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
图纸设计深度：施工图
项目地址：内蒙古
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：21663.12平方米
用地面积：14401.58平方米
建筑高度：29.9m
地上层数：3层
效果图：无

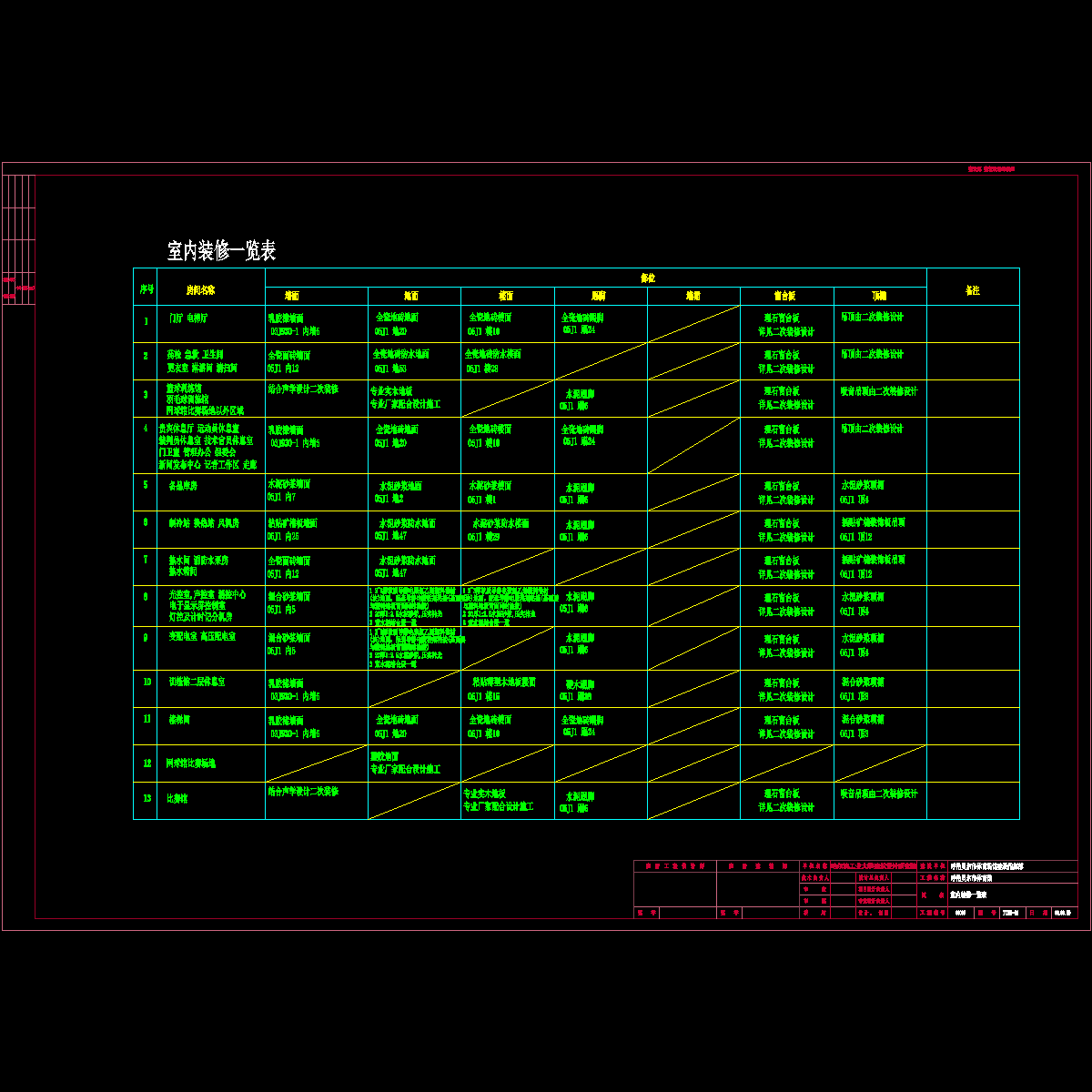

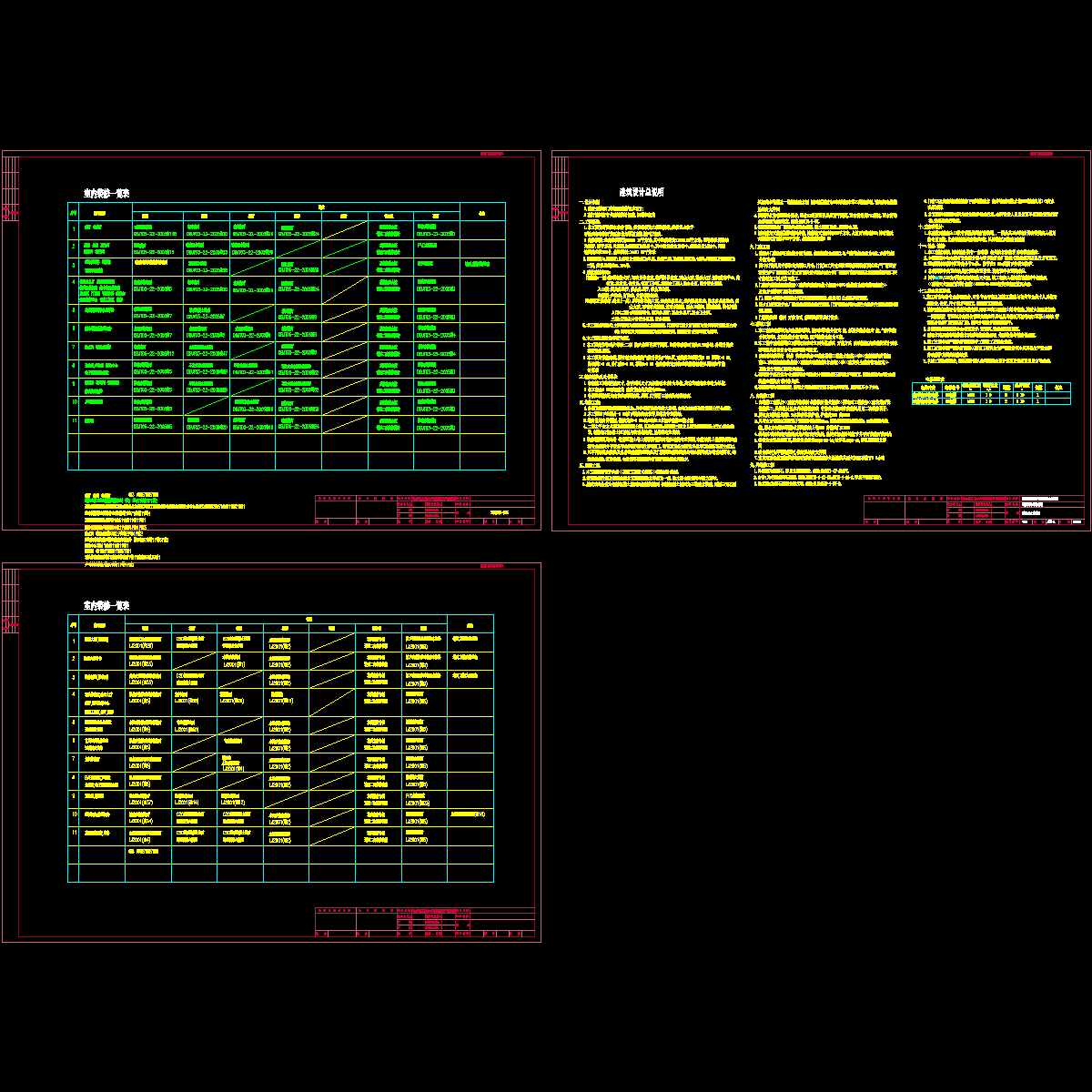

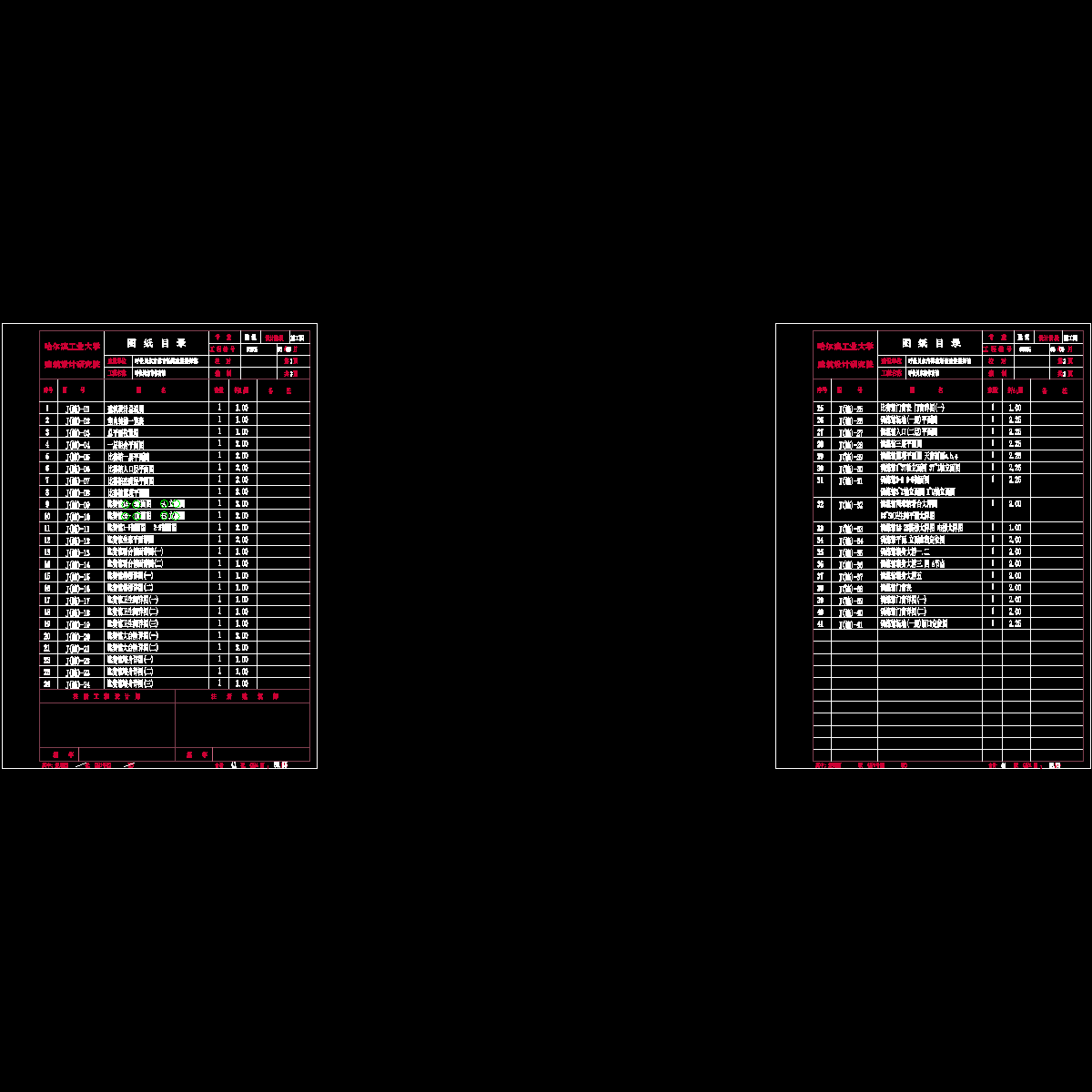

附件详情

1.该项目为呼伦贝尔xx馆,建筑等级为乙级比赛馆,建设地点位于呼伦贝尔xx东北角鄂温xx屯)境内.
2.建筑规模:总建筑面积为21663.12平方米,其中比赛馆为11845.96平方米,网球馆及训练馆为9817.16平方米,比赛馆总坐席数为3248个,其中固定坐位1848个,活动坐位1400个.网球馆固定坐位525个,占地面积:14401.58平方米.
3.建筑层数与总高度:比赛馆主体建筑为单层,局部三层,建筑总高度29.90米;网球馆及训练馆为三层,建筑总高度22.154米.
4.建筑类别布局:

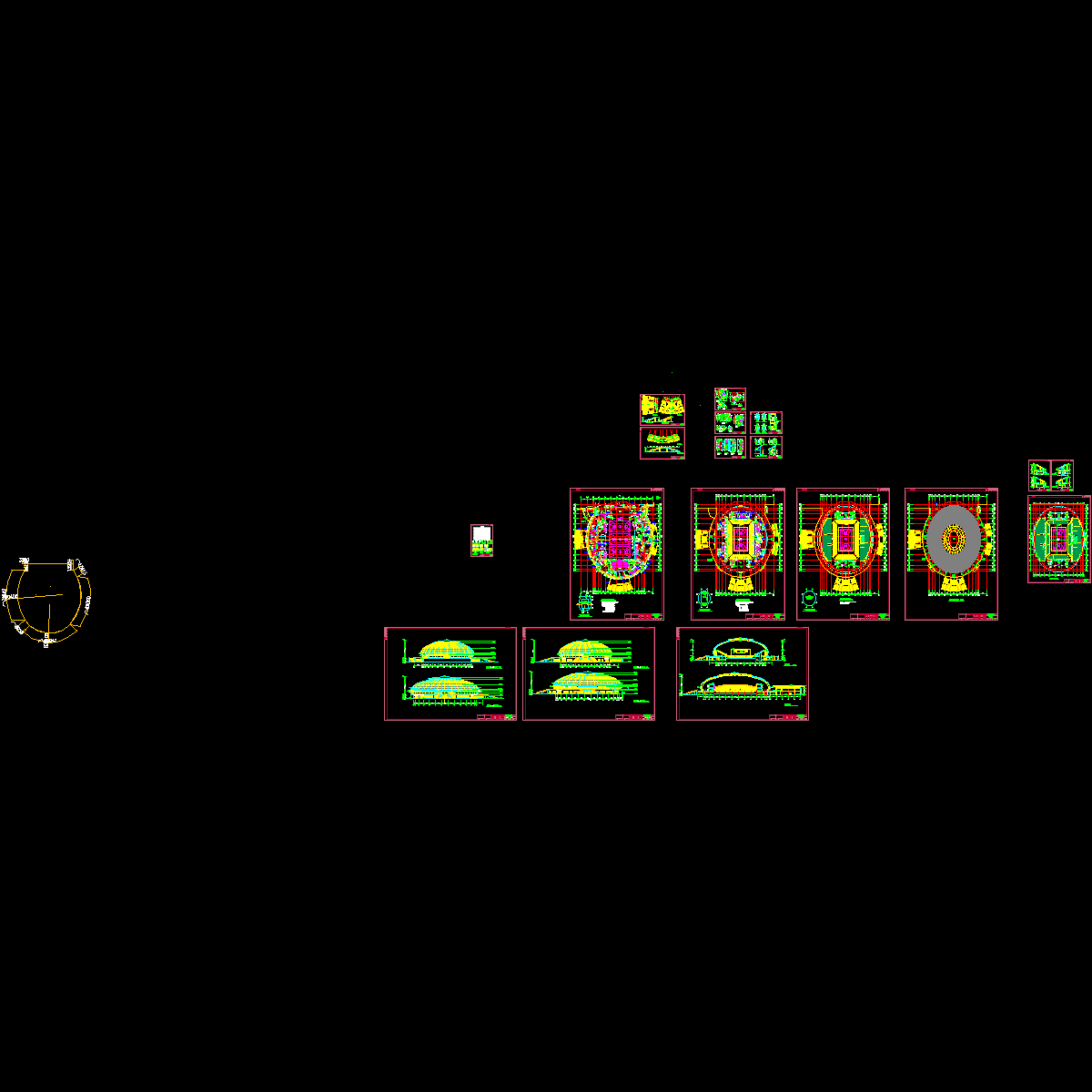

比赛馆:一层:篮球比赛大厅,运动员休息室,裁判员休息室,观众大厅,检录大厅.新闻发布中心,药检室,急救室,健身房,记者工作区,组委会工作人员办公区,部分设备用房.入口层:贵宾休息厅,观众休息厅,观众卫生间.坐席层:声控室,灯控室,大屏幕控制室.

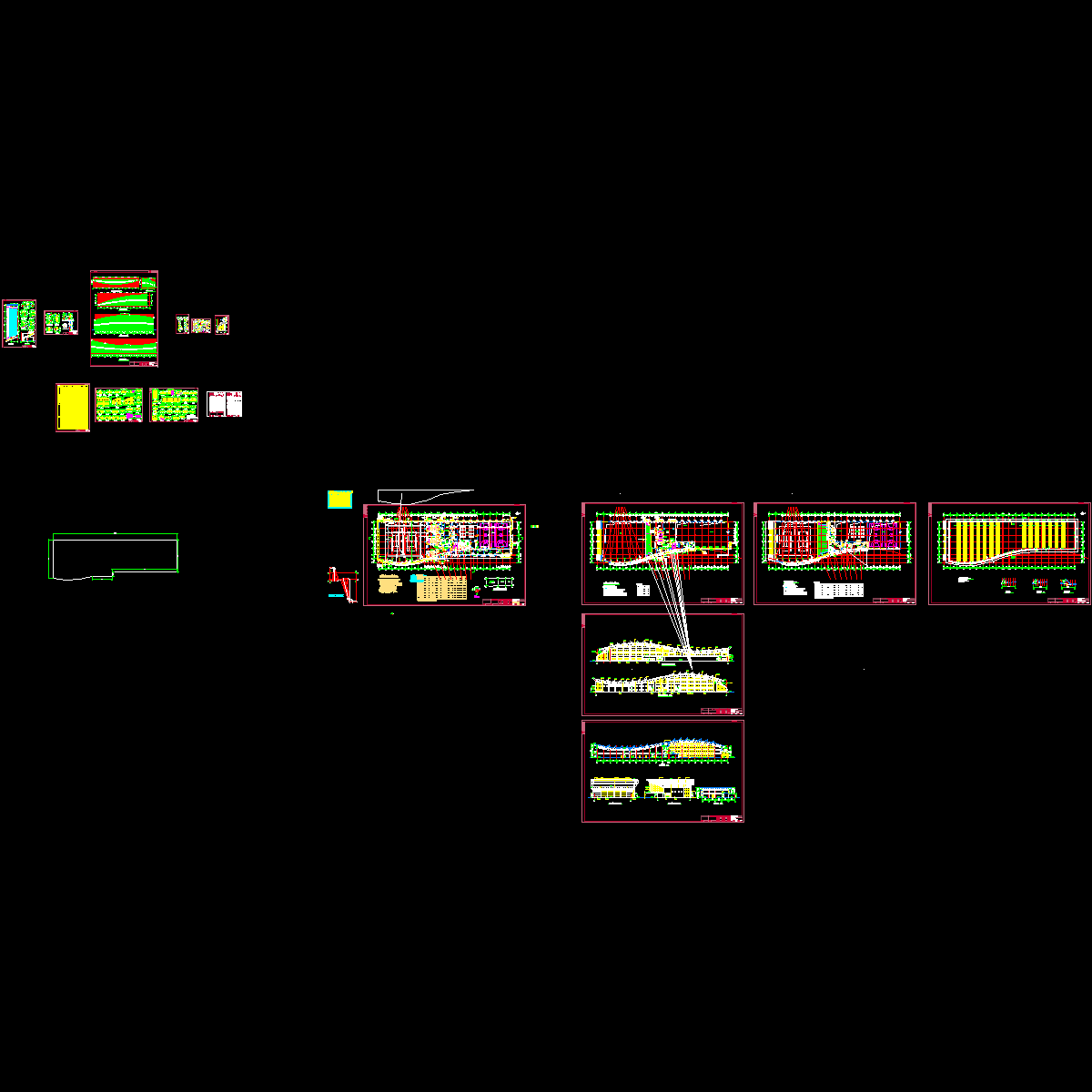

网球馆及训练馆:场地(一层):网球馆比赛大厅,运动员休息室,裁判员休息室,技术官员休息室,观众大厅,羽毛球训练馆,篮球训练馆,观众卫生间,附属用房,设备用房.入口(二层):网球馆看台,贵宾休息厅,观众休息厅,观众卫生间.三层:灯控及计时记分机房,设备用房.
5.该项目结构型式:主体结构为钢筋混凝土框架结构,比赛馆比赛大厅屋面为钢拱和网壳的复合结构;网球馆及训练馆屋面为钢网架结构.建筑设计使用年限为50年.
6.该项目抗震设防等级为6度.
7.该项目建筑物耐火等级:二级.防火分区详见平面图.比赛馆疏散时间为2.25分钟.各部分防火构造详见图纸.
8.该项目为节能建筑,所在城市的建筑气候分区为严寒A区,建筑体型系数为0.29.屋面K=0.35,外墙面K=0.45,外门窗K=2.50,幕墙K=2.00.各部分构造及物理性能指标详见图纸和节能计算表.
