建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.70kN/平方米
-
参考图纸：8张
附件详情

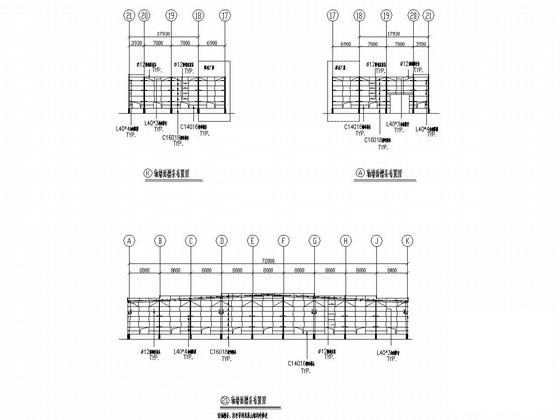

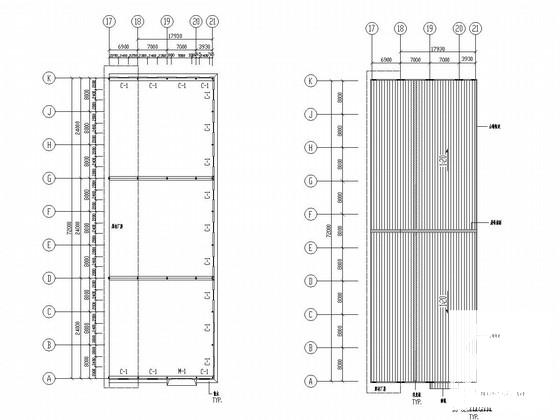

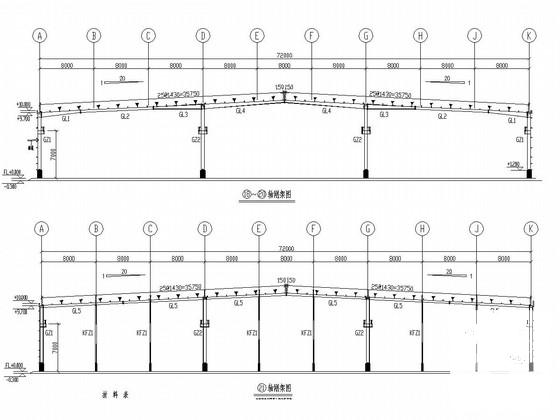

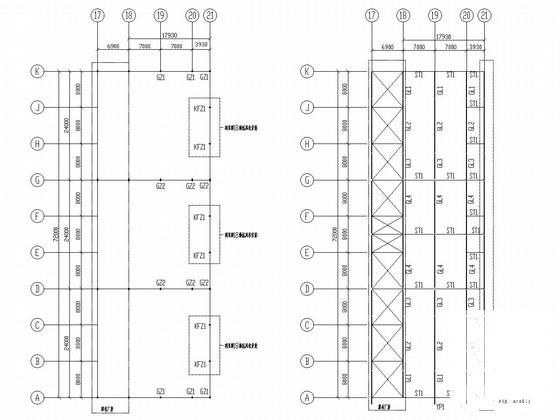

该项目是泉州某石业公司厂房扩建项目，门式刚架结构，7度设防，该资料包含：钢结构设计总说明，底层平面图,屋顶平面图，各轴立面图，剖面图，钢柱平面布置图,屋面结构布置图，吊车梁
平面布置图
,屋面檩条布置图，各轴墙面檩条布置图，各轴刚架图等共计8张图。
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
