[CAD]别墅项目活动板房及临建施工方案(中建)

[复制链接]

0

主题

0

帖子

1971

积分

超级版主

Rank: 8Rank: 8

积分
1971
发表于 2021-1-28 21:06:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 一、项目概要 2
  • 1.工程简介 2
  • 2、设计概况 2
  • (1)设计依据: 2
  • (2)设计思路: 2
  • 3、工程目 3
  • 二、场平面布置 3
  • 1.1.主要考虑因素 3
  • 1.2.现场平面布置 4
  • 1.2.1施工现场平面布置(见 平面布置图 ) 4
  • 1.2.2现场的生产临建布置 4
  • 1.2.3现场所有临时加工场地 4
  • 1.2.4生活区排水沟 5
  • 1.2.5工地大门 5
  • 1.2.6围墙涂刷 5
  • 三、办公、生活区平面布置 5
  • 3.1总承包办公室平面布置 5
  • 3.2围墙平面布置 6
  • 3.3总承包临建附属设施平面布置详 6
  • 3.4工人以及职工宿舍采用双层彩钢板房 6
  • 3.5细部节点详图 6
  • 3.6临建活动板房搭设技术要求 6
  • 四、附属设施及CI 7
  • 4.1现场养护室及其他说明 7
  • 4.2厕浴 7
  • 4.3食堂 7
  • 4.4 添加的临时设施 7
  • 4.5 现场管理 7
  • 五、安全文明施工 8
  • 六、板房施工方案(附后) 8

附件详情

1.2.2现场的生产临建布置
为了满足现场施工要求,现场施工顺序分2阶段进行,一期临建位置布置在二期靠近一期基坑周围。
现场布置大小为6m×6m的木工加工棚3间,标养室设置在现场西面。现场道路定于将来的小区道路,主干道路暂定6.0m宽,临时道路做法从下至上:素土夯实,300厚碎石垫层,150厚C20素砼,路面保持干净整洁,在大门处做成大于出口宽度的喇叭口,车辆出场专用大门口设置洗车池,车辆清理干净后不带尘土出现场。现场设有专门的垃圾池,外运采用密封运输,并及时清扫地面,防止扬尘。垂直运输,现场暂定布置5台塔吊。
1.2.3 现场所有临时加工场地
均采用钢管扣件式临时房屋,设置双层防护。其中木工加工车间与焊接操作间全封闭,封闭采用彩钢板。钢筋原材料、成品堆放场地内做300厚道渣上砌筑四皮砖垛,立面抹灰,堆放原材钢筋。其他加工场地先夯实,再做300厚道渣夯实、整平。加工场尽量布置在道路附近,施工道路前,要每间隔6米预埋过路钢管,以便以后电缆过路之用。
……
1、概述
本项目均为6P标准高档板房,其内外墙板均采用50mm厚双面彩钢复合板,屋面采用20mm厚PU发泡瓦,立柱采用双C型钢柱(2C80×40×14×2),楼面结构为平行弦桁架主梁(上下弦均为C80×40×14×2),上铺C80型钢楼面檩条,屋面结构为三角形桁架梁,上铺C50型钢檩条,楼板采用15mm厚木夹板。
……

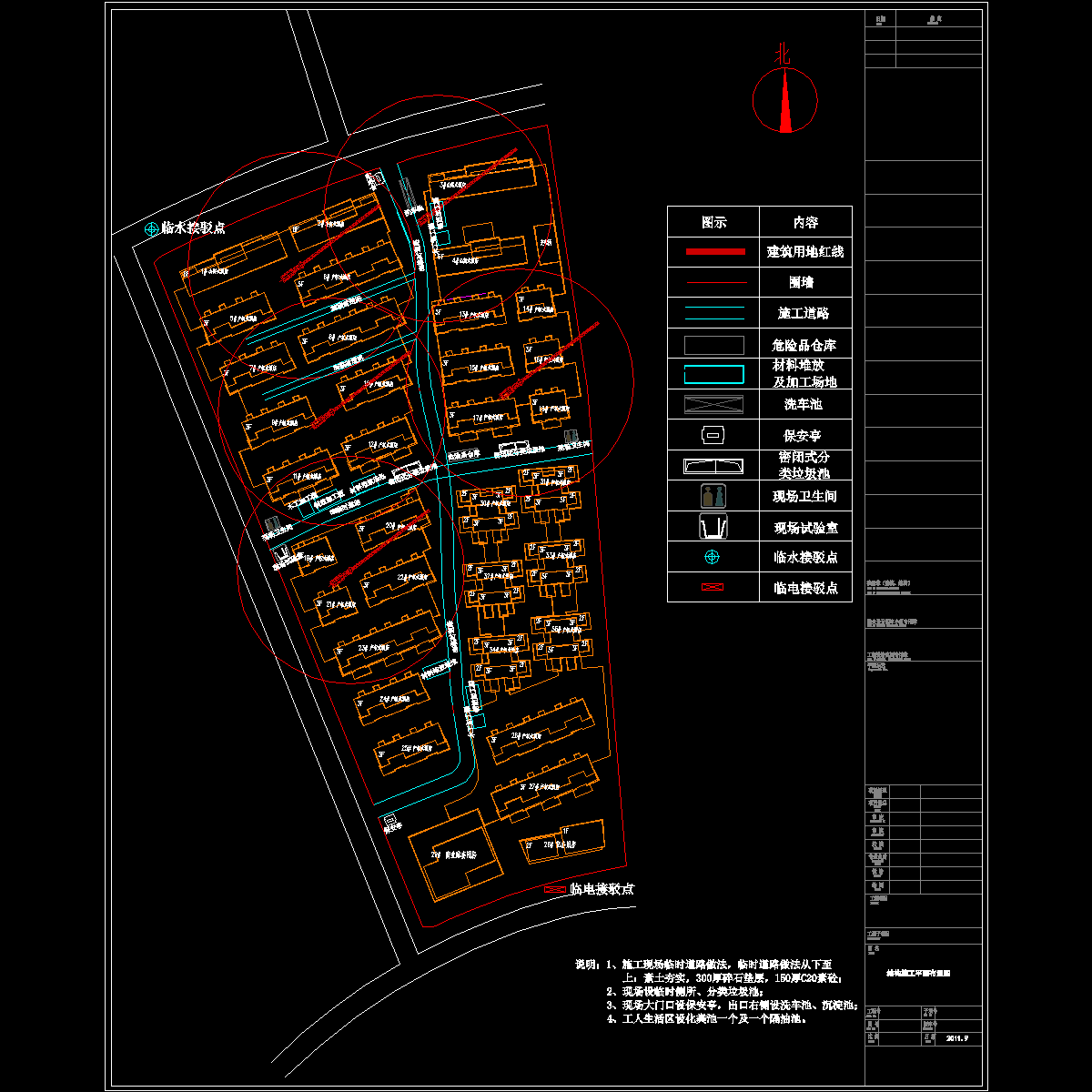

附有CAD格式板房加固图、钢筋堆料台布置图、花坛详图、加工棚布置图、生活临时设施平面图、生活区详图、养护室图等
……
约40页,2011年

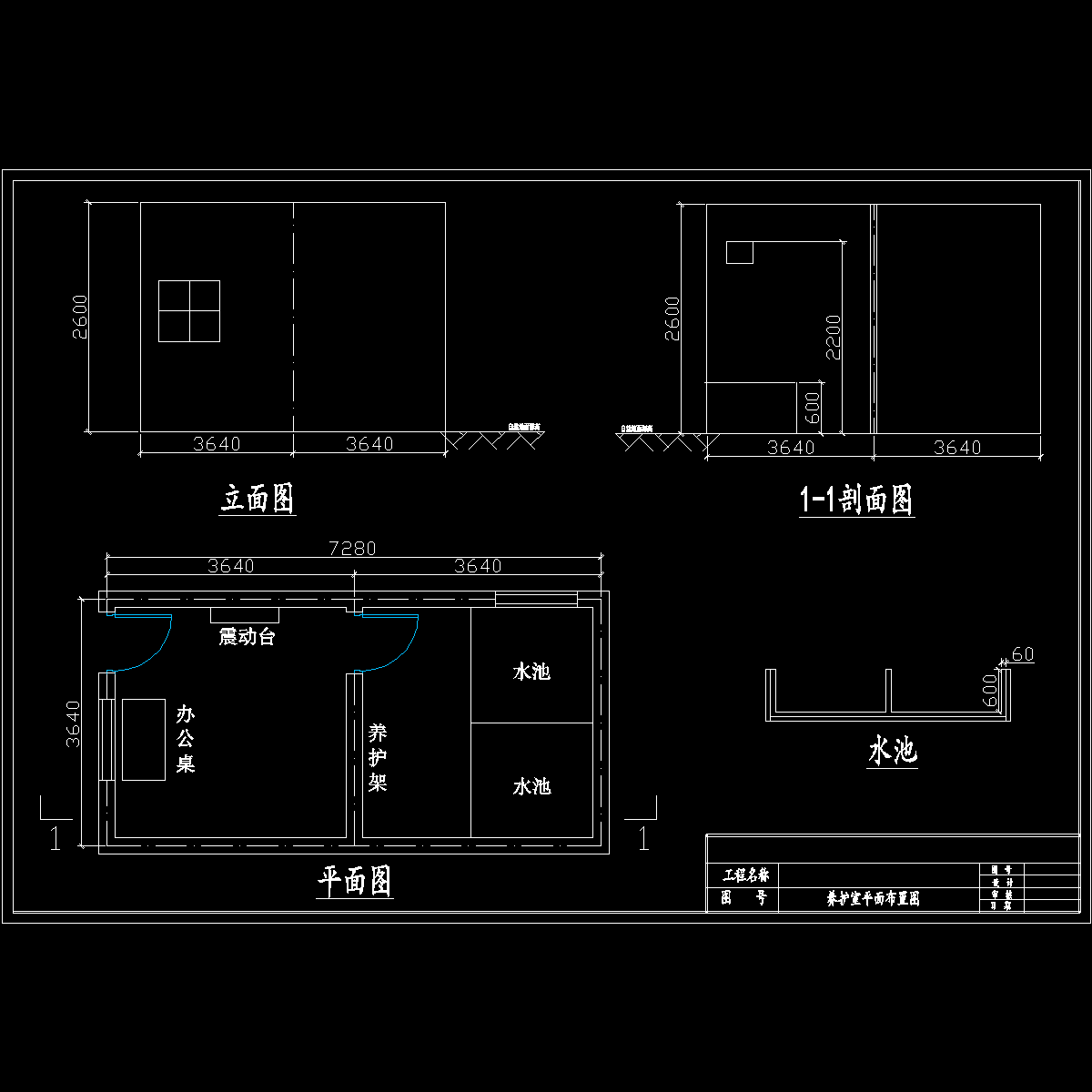

养护室.dwg
养护室.dwg
太湖论坛城平面.dwg
太湖论坛城平面.dwg

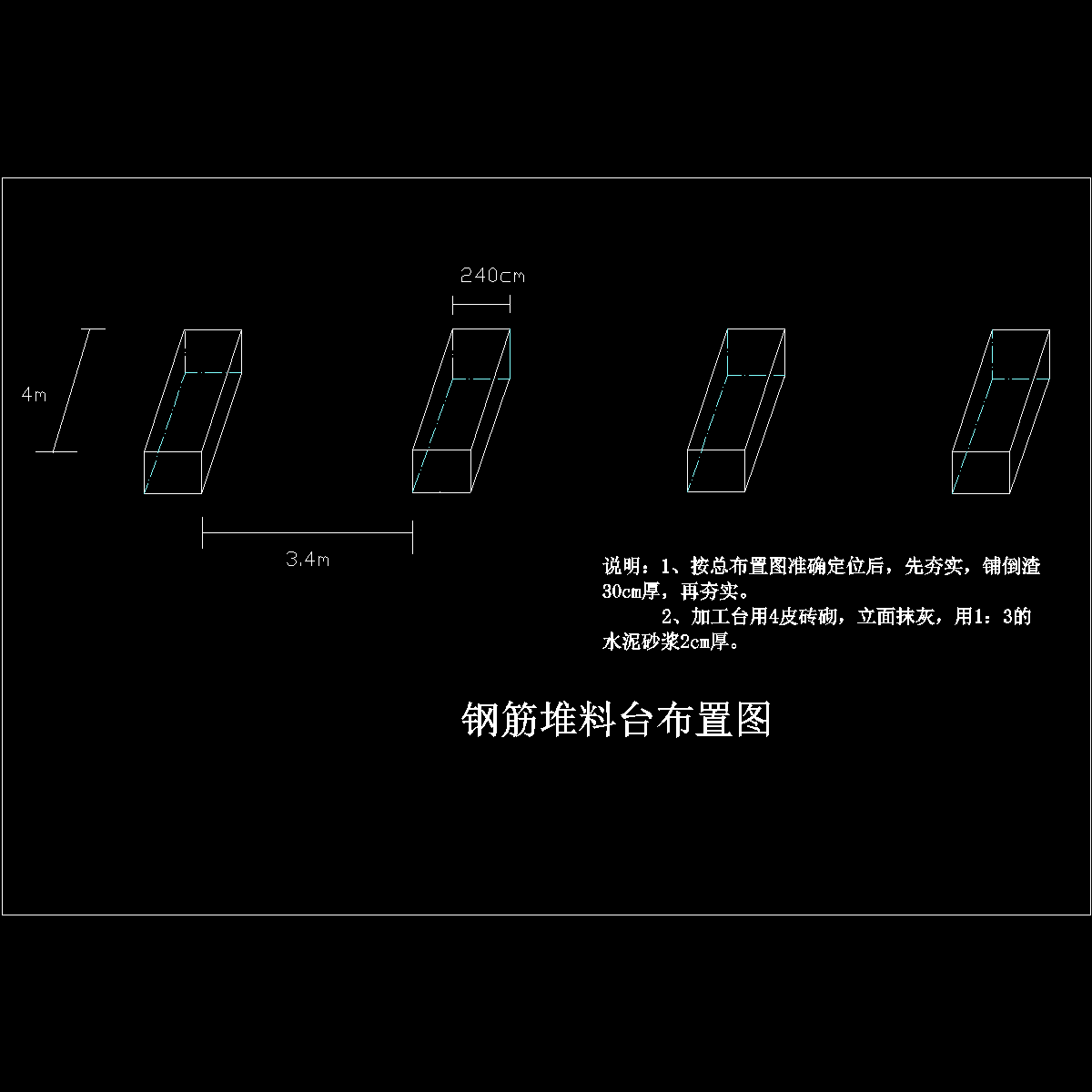

钢筋堆料台布置图.dwg
钢筋堆料台布置图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewc0c02d1011fced.rar

2.6 MB

售价: 100 积分    赚积分
