机场地块8层现代风格商务酒店建筑设计cad施工图纸_平面图_剖面图

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店

• 建筑高度：高层建筑

• 外立面材料：幕墙

• 建筑结构形式：钢筋混凝土结构

• 图纸设计深度：施工图

• 项目地址：四川

• 图纸设计流派：现代

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：30张

• 用地面积：7596.78平方米

• 容积率：1.45

• 建筑密度：25.49%

• 绿化率：31.07%

• 建筑高度：31.95m

• 地上层数：8层

• 地下室功能：车库

• 机动车辆停车位：64个

附件详情

设计原则：从一次性投资上，建筑结构布置经济，设备系统采用节能措施，注重建成后的经济效益；及作为位于机场附近的酒店建筑，对住宿的舒适性有较高的要求，特别是对各种噪声的隔绝是设计的重点。同时力争建成后成为双流机场区域具有较高识别性的酒店建筑，注重建筑的体量感及立面造型的典雅大方。
该资料包含：设计说明，各层平面图，立面图，剖面图，经济技术指标等。

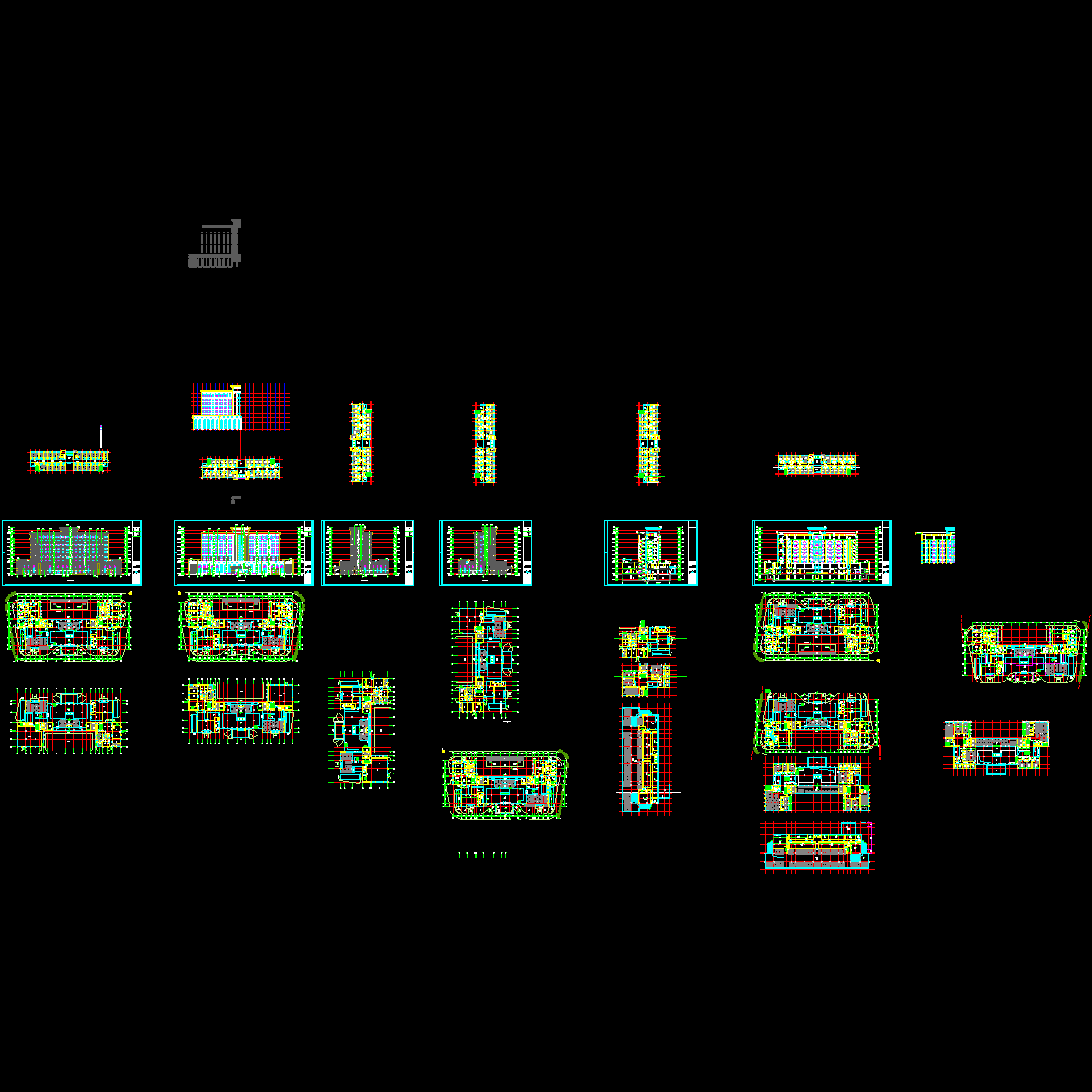

机场地块8层现代风格商务酒店剖面图

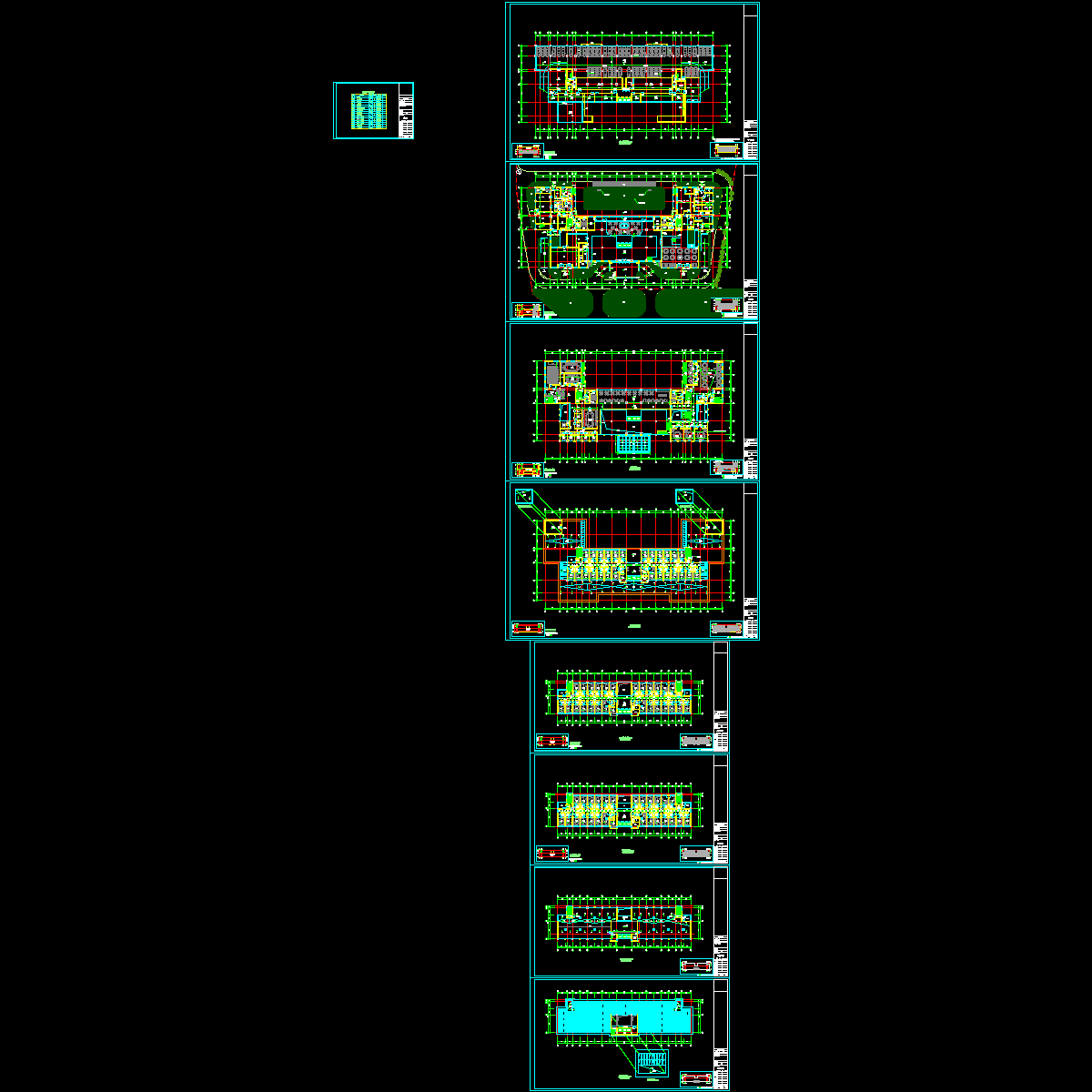

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店立面图

机场地块8层现代风格商务酒店立面图

机场地块8层现代风格商务酒店立面图

机场地块8层现代风格商务酒店剖面图

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店平面图

机场地块8层现代风格商务酒店平面图

总缩略图

立面剖面0322_t3.dwg

酒店_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
