一份34层高层小区建筑地下室电气CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：34层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：人防,车库
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,电气控制
• 弱电设计： 火灾自动报警系统 ,广播系统

附件详情

• 一、电气设计说明
• 二、高压配电系统图
• 三、低压配电系统设计
• 四、配电箱系统图
• 五、消防自动报警平面图
• 六、 照明平面图
• 七、插座动力平面图
• 八、消防报警平面图
• 九、防雷接地平面图

附件详情

本稿件是某高层小区建筑地下室电气施工图纸，建筑为普通住宅,地下部分为大型停车库，电气设计包含高压配电系统设计、低压配电系统设计、照明灯具布置、插座动力系统设计、消防报警系统设计、防雷接地系统设计等。

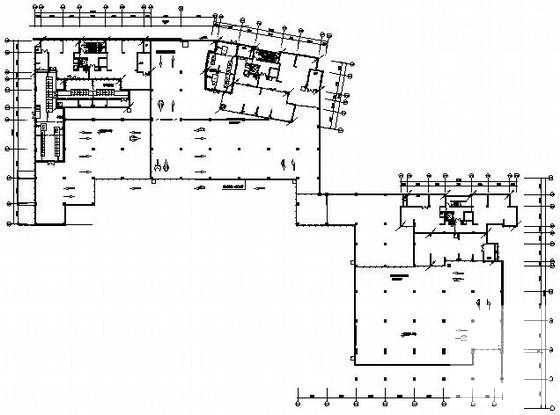

第 1 张图

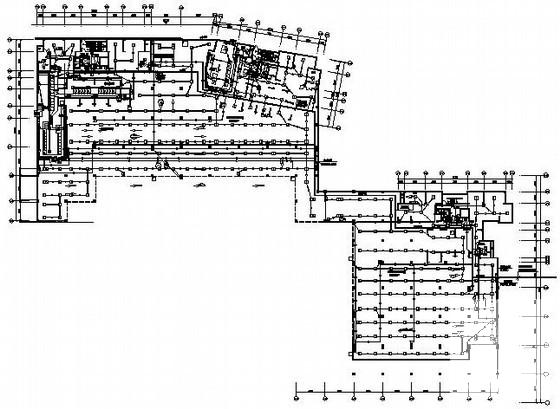

第 2 张图

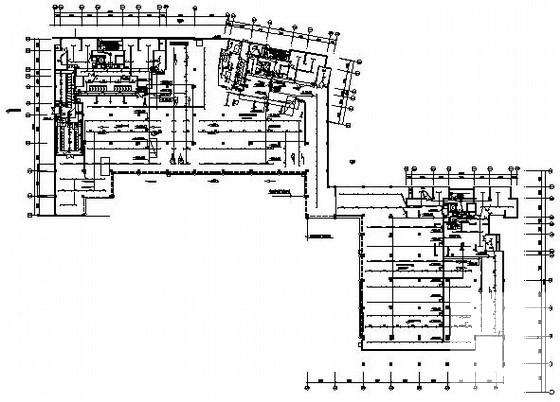

第 3 张图

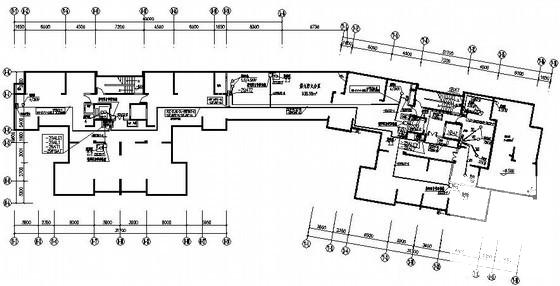

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 14:22:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
