2015年设计轨道交通工程屏蔽门CAD施工图纸通用图纸31张(系统原理图).dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 屏蔽门 平面布置图 (正线）
• 屏蔽门平面布置图(站线有柱）
• 屏蔽门平面布置图(站线）
• 屏蔽门立面布置图(正线）
• 屏蔽门立面布置图(站线有柱）
• 屏蔽门立面布置图(站线）
• 屏蔽门立面剖面图(正线）
• 屏蔽门立面剖面图(站线有柱）
• 屏蔽门立面剖面图(站线）
• 屏蔽门（有柱）标准滑动门单元
• 屏蔽门（有柱）标准应急门单元
• 屏蔽门（无柱）标准滑动门单元
• 屏蔽门（无柱）标准应急门单元
• 屏蔽门（有柱）端门单元布置图
• 屏蔽门（无柱）端门单元布置图
• 屏蔽门（有柱）标准单元与装修接口详图
• 屏蔽门（有柱）轨道侧密封图
• 屏蔽门PSL安装详图
• 屏蔽门电缆布置图
• 屏蔽门控制系统图
• 屏蔽门接地示意图
• 屏蔽门控制电源系统原理图
• 屏蔽门控制室配电原理图
• 屏蔽门驱动电源系统原理图（二）
• 屏蔽门（有柱）线管走线图横剖图
• 屏蔽门（有柱）轨道侧线管走线图

附件详情

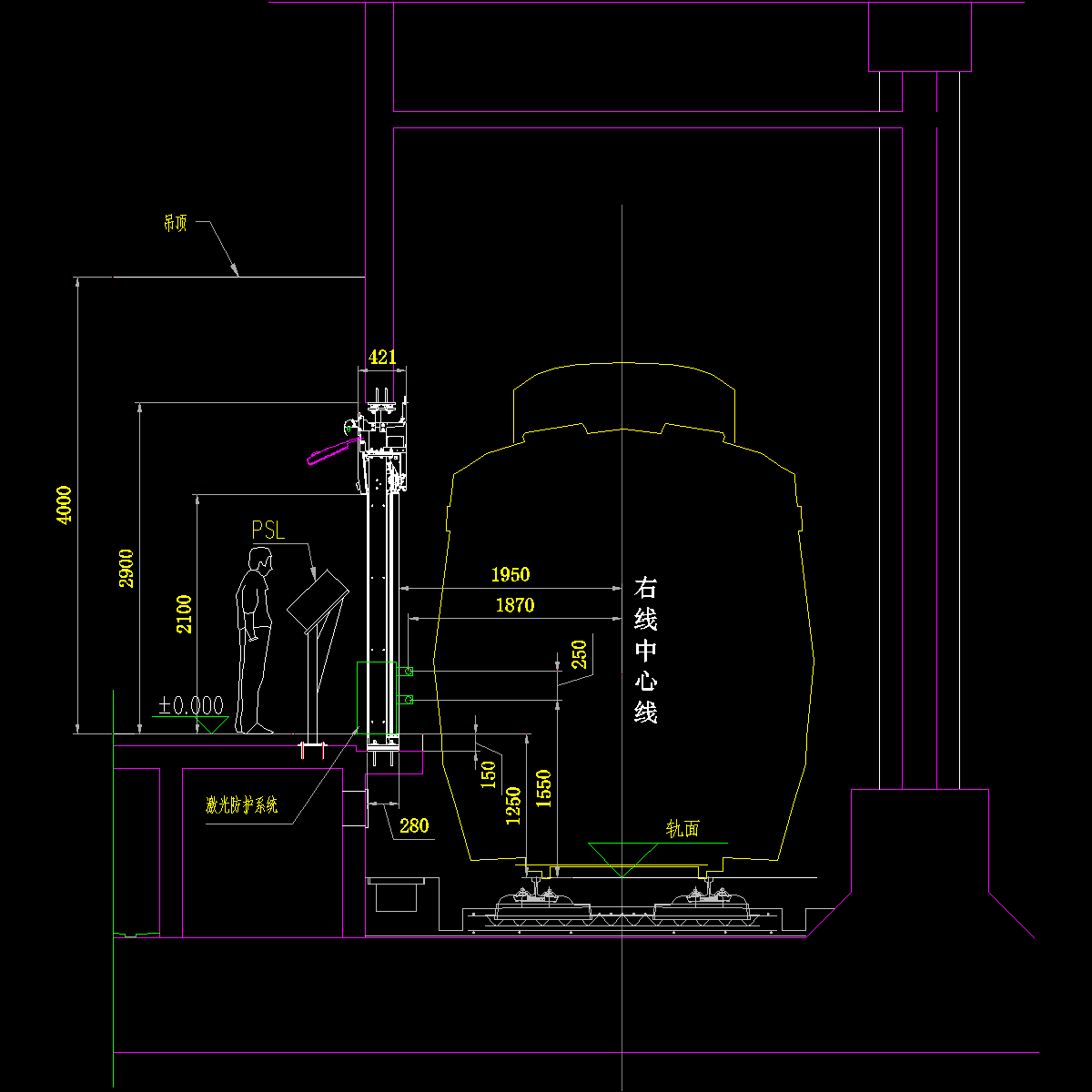

轨道交通屏蔽门距离站台边缘1200mm安装；屏蔽门结构总高度2900mm,滑动门净高度2100mm；屏蔽门底部安装槽高度为150mm，屏蔽门顶部采用顶装安装方式，底部与顶部采用植筋螺栓与土建连接。滑动门的净开度2000mm，滑动门净高度2100mm；固定门原则上按照标准化尺寸设计，但由于各站台的土建情况不同，固定门尺寸应根据站台实际土建情况进行调整；应急门的净开度应不小于1100mm;轨道侧的密封施工在屏蔽门安装完成后进行；密封板与结构柱及倒挂梁之间采用膨胀螺栓固定，结构柱侧边密封板与屏蔽门之间打10mm宽密封胶；倒挂梁密封板与屏蔽门之间才用自攻螺钉或铆钉连接。屏蔽门与土建之间的缝隙应填充固定发泡海绵条，表面需打胶密封，打胶前应确保基材表面干净、干燥、无粉尘。屏蔽门与土建之间的间隙统一由装修专业收口。
……
共计31张，设计于2015年

屏蔽门（有柱）轨道侧密封图

屏蔽门控制系统图

屏蔽门控制室平面图

屏蔽门（有柱）线管走线图横剖图

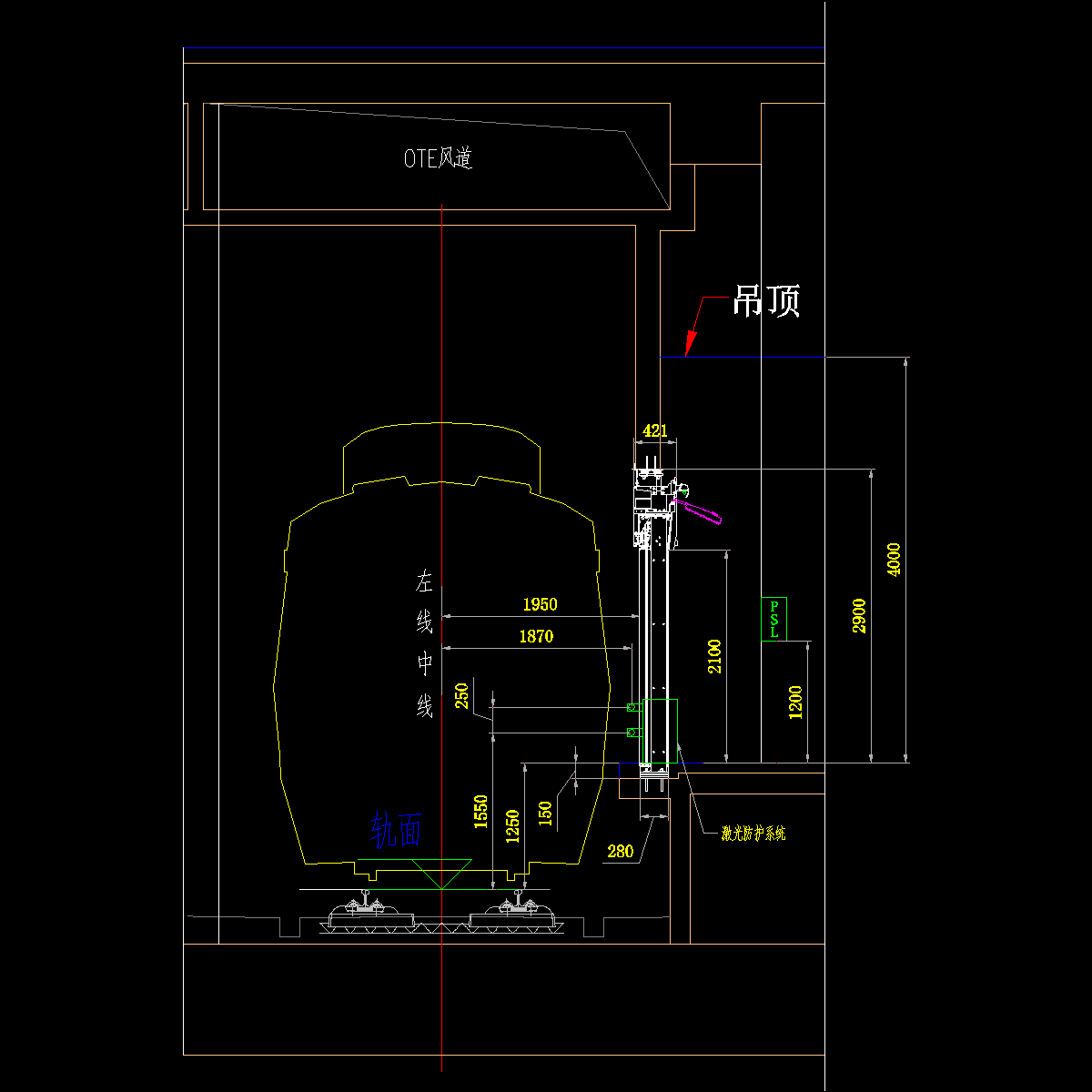

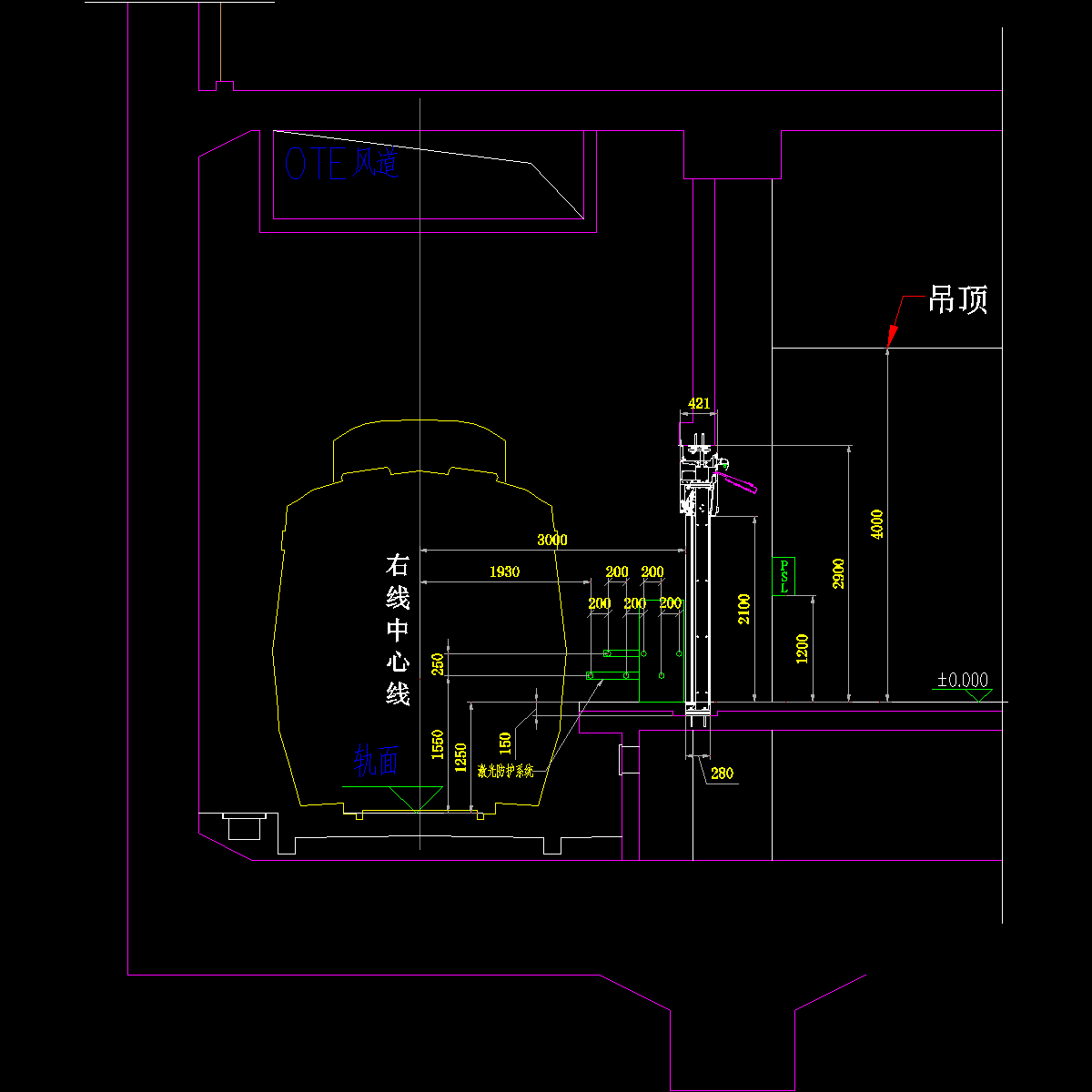

gh51-00-07屏蔽门立面剖面图（正线）.dwg

gh51-00-08屏蔽门立面剖面图（站线有柱）.dwg

gh51-00-09屏蔽门立面剖面图（站线）.dwg

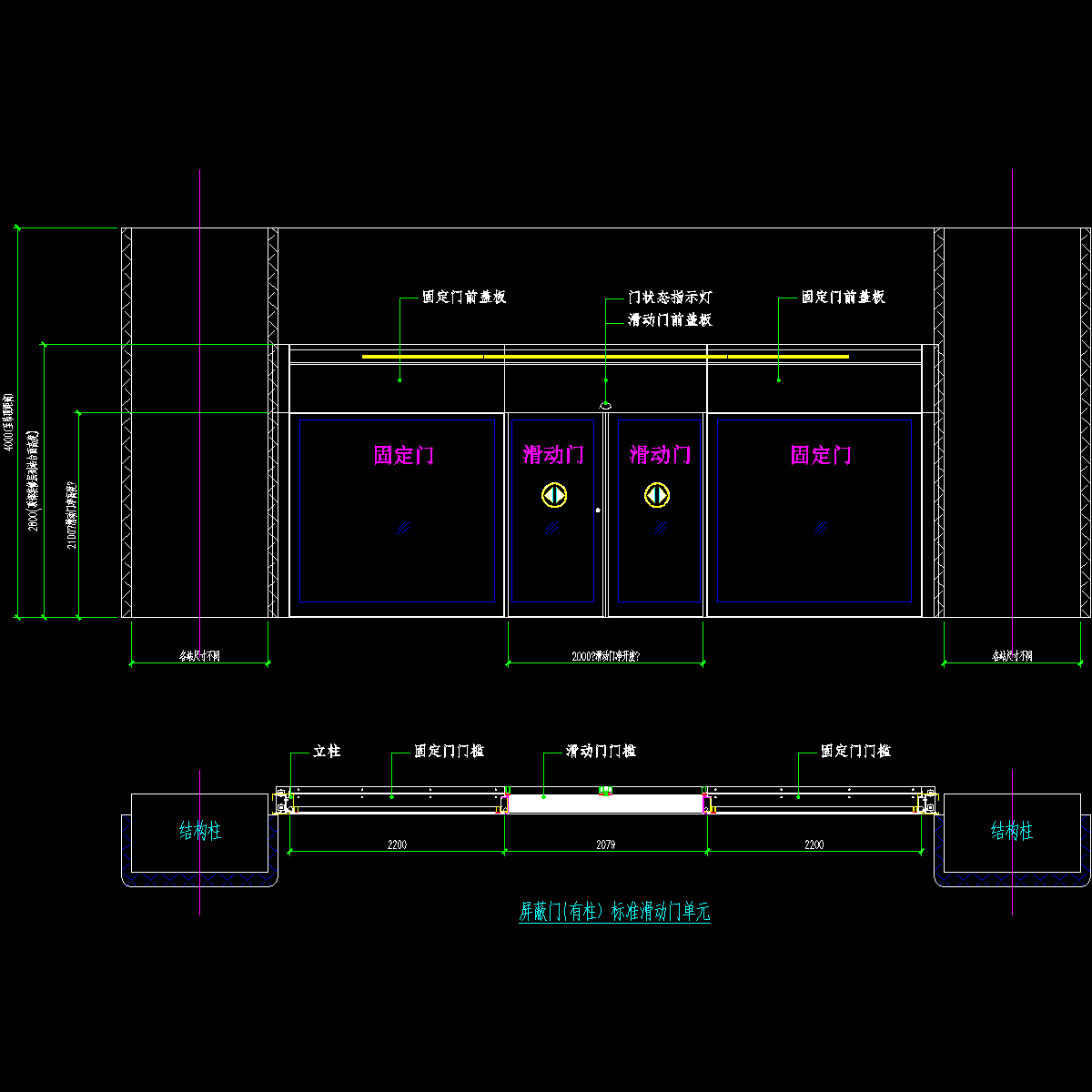

gh51-00-10屏蔽门（有柱）标准滑动门单元.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
