牵索式挂蓝设计图纸(平台结构图).

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

挂钩结构图、

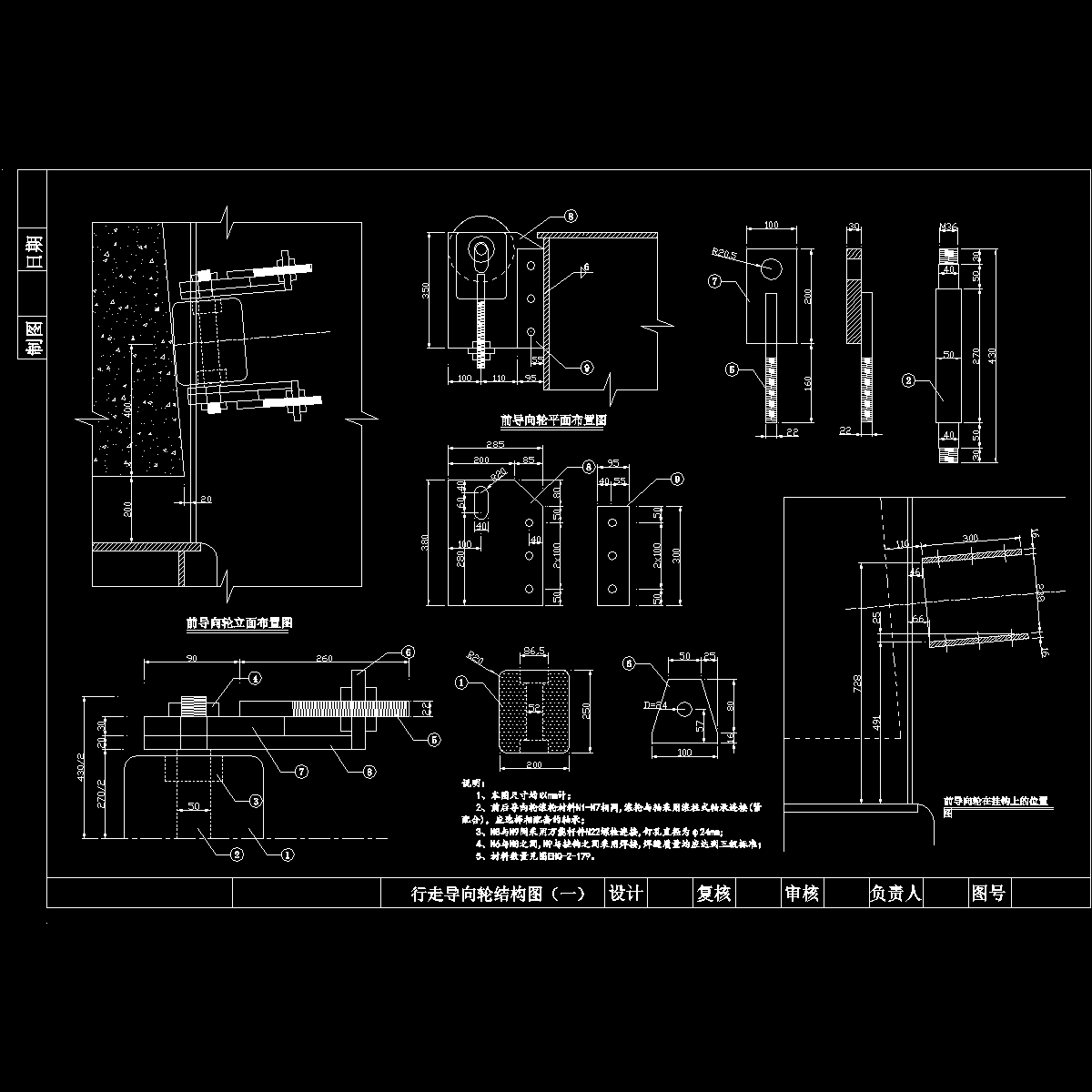

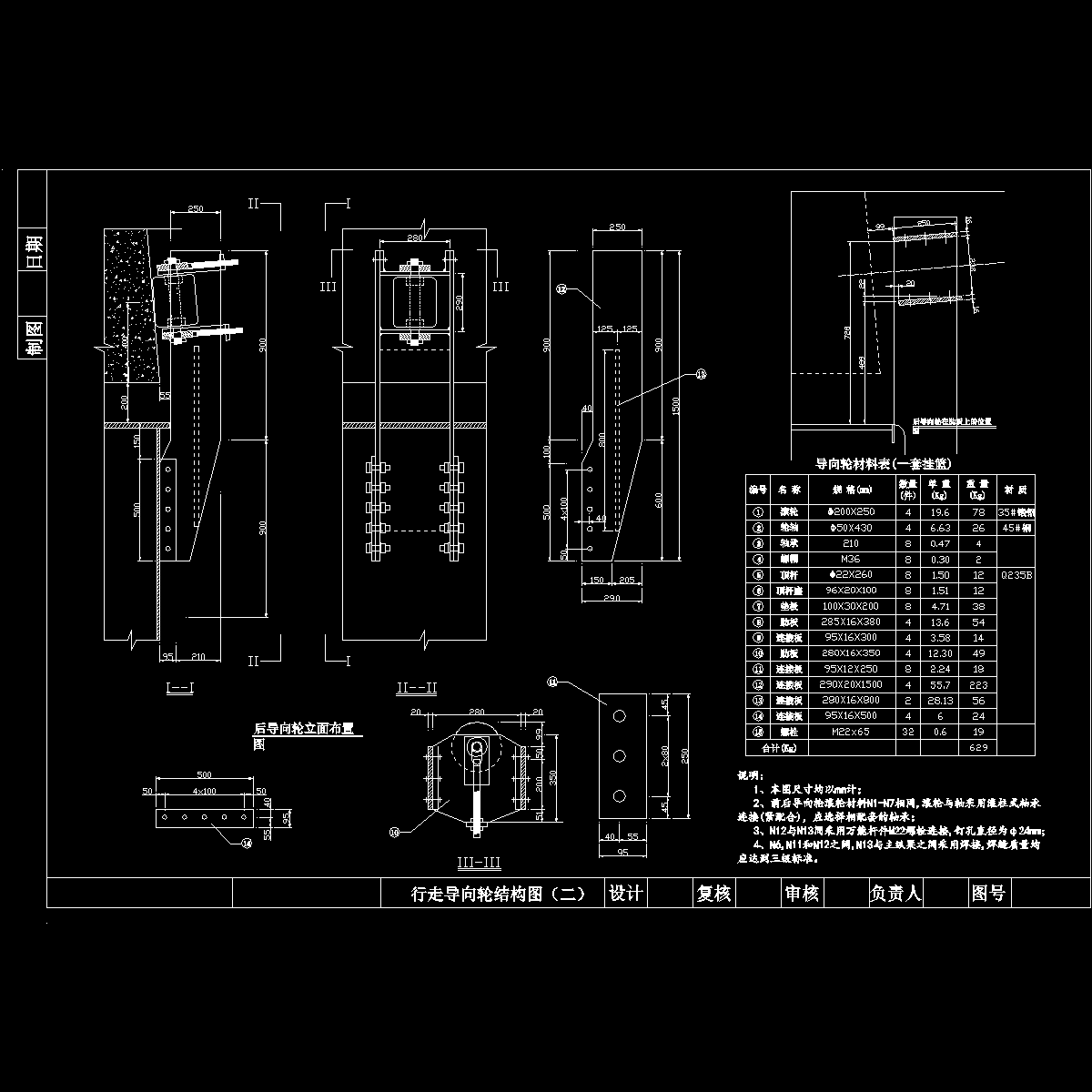

定位轮结构图、
模板总体立面布置图、
边侧模结构图、
内模总体布置图、
边侧模铰脚结构图、

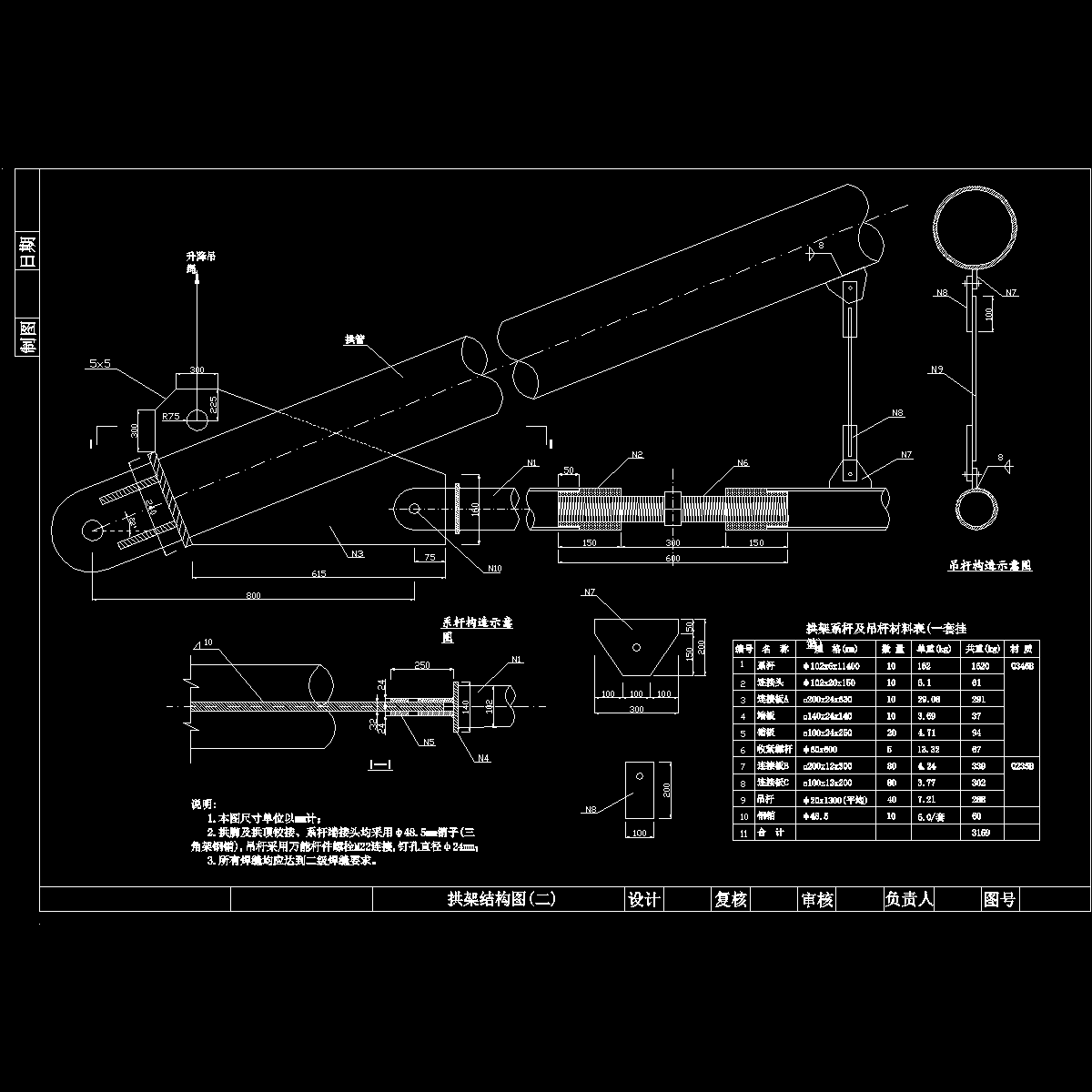

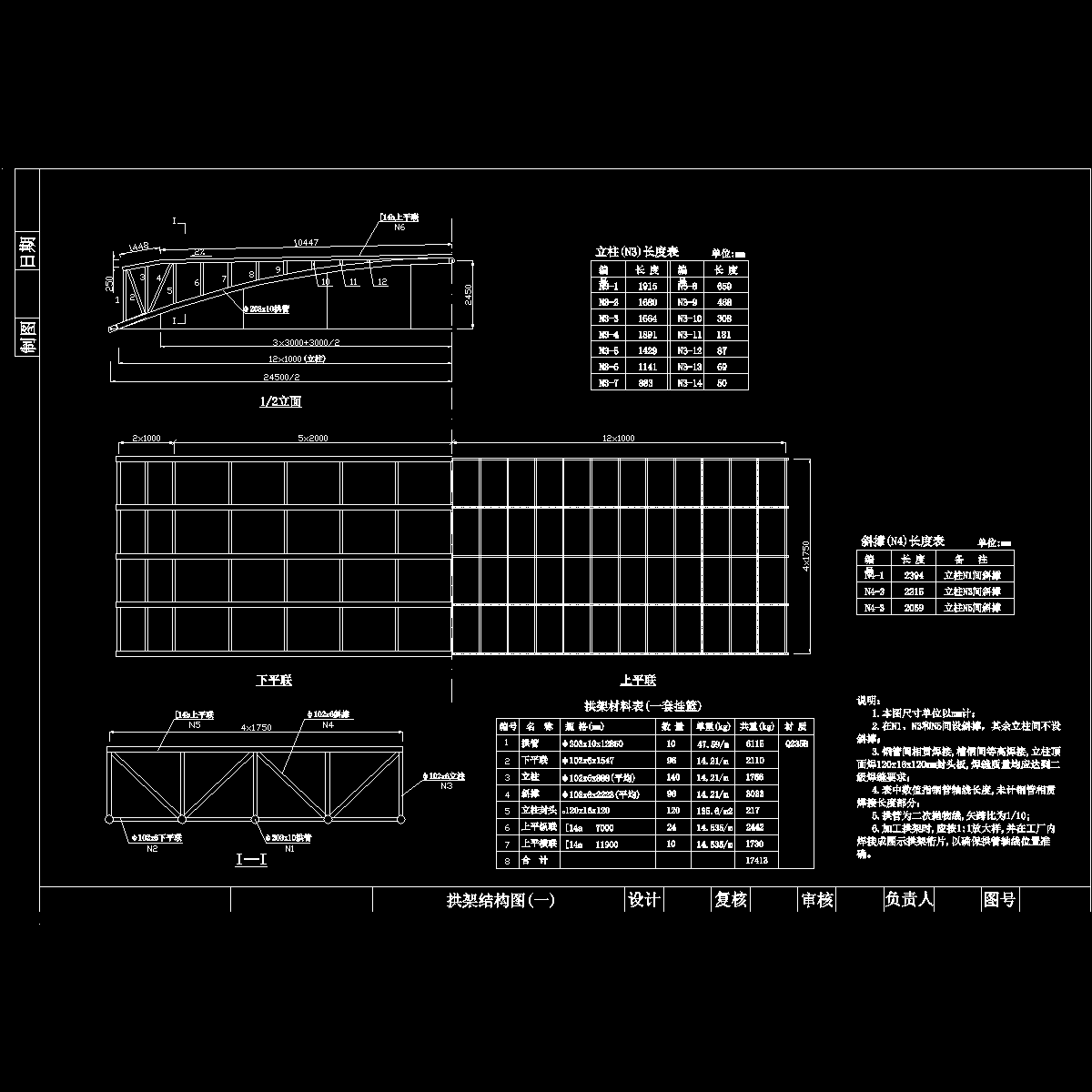

拱架结构图、

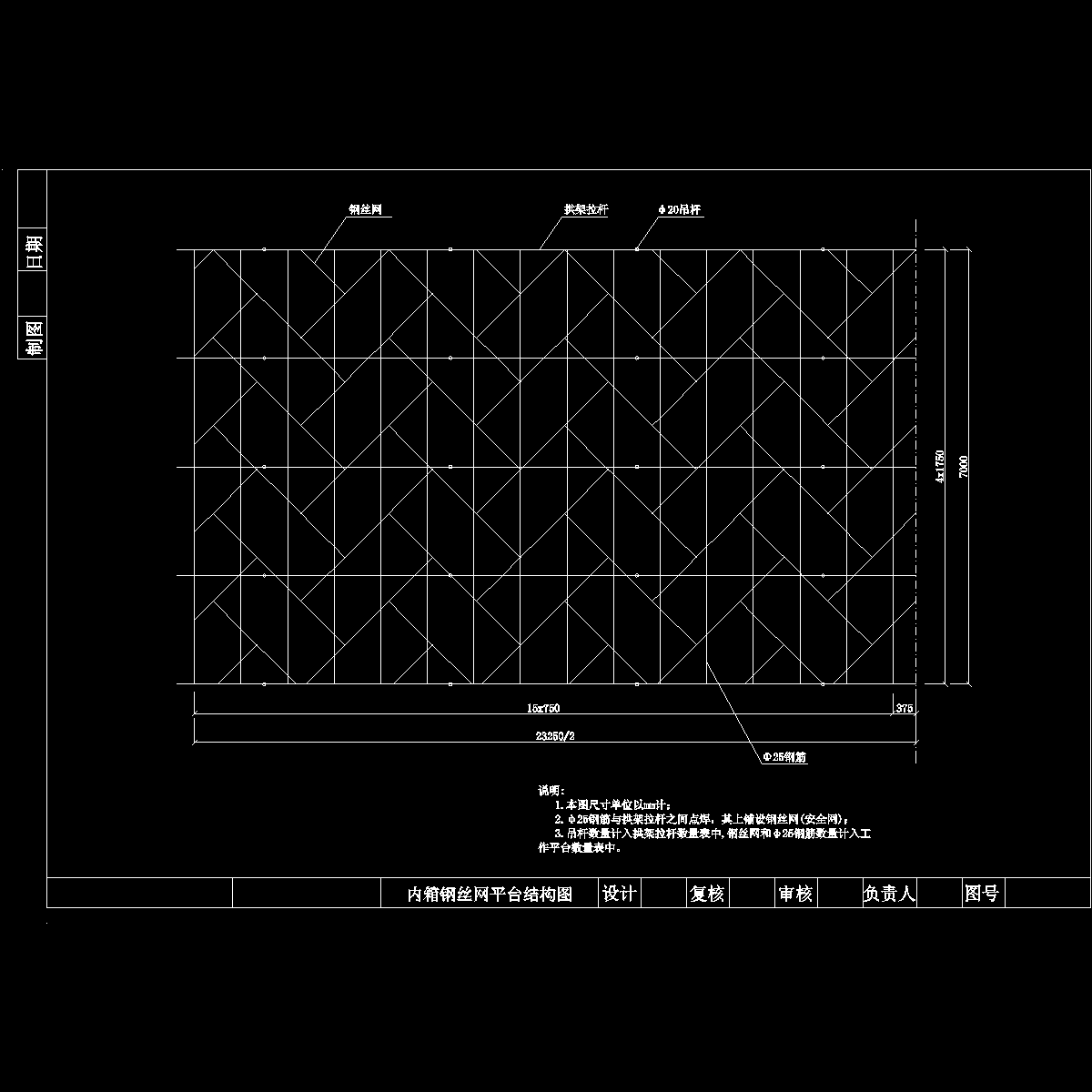

内箱钢丝网平台结构图、
中后横梁加劲桁架结构图。

2

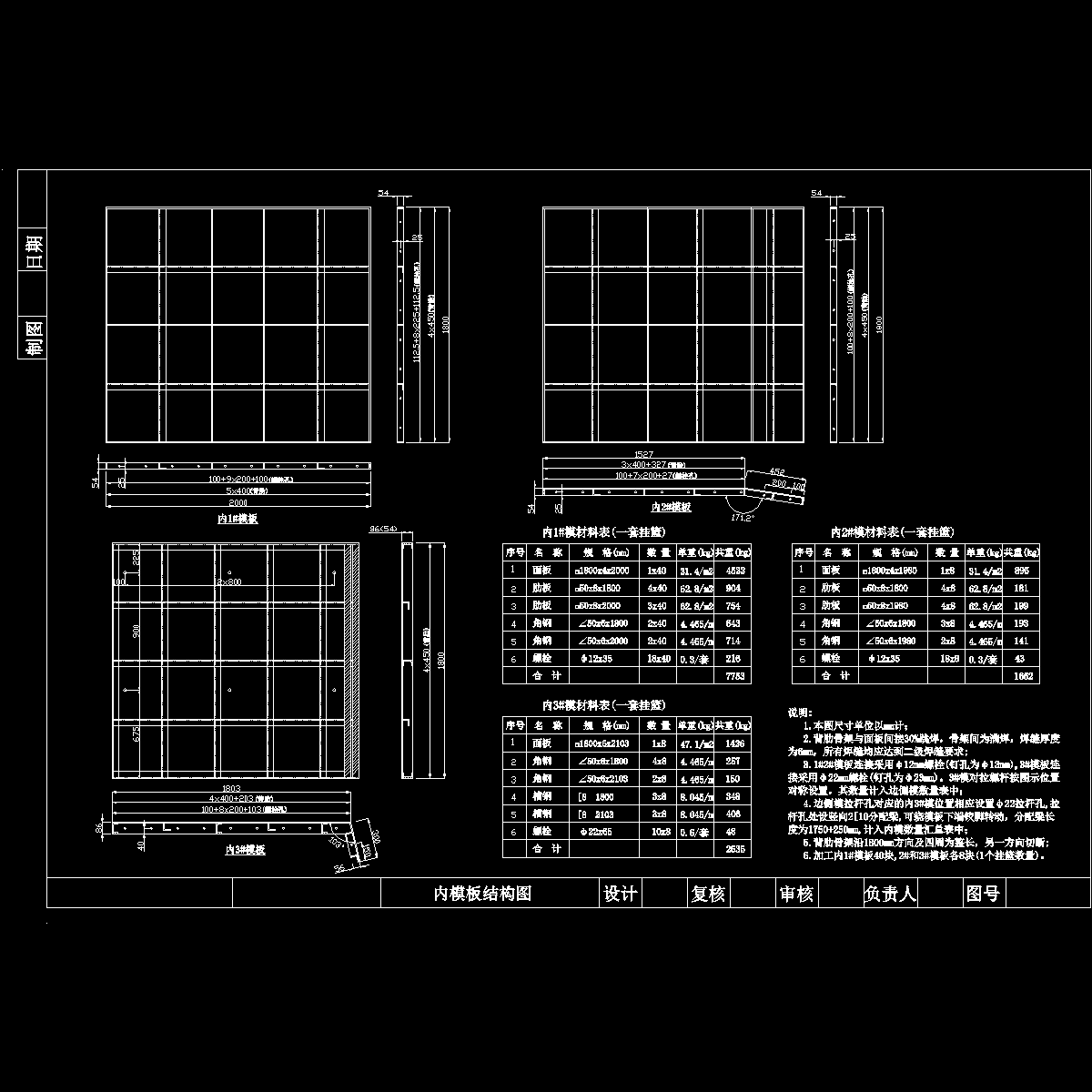

内模板结构图-1.dwg

内箱钢丝网平台结构图-1.dwg

定位轮结构图-1.dwg

定位轮结构图-2.dwg

拱架结构图-1.dwg

拱架结构图-2.dwg

拱架结构图-3.dwg

挂钩结构图-3.dwg

模板总体平面布置图-1.dwg

模板总体立面布置图-1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
