[CAD]公司两层轻钢框架办公楼结构设计图纸(独立基础)(平面布置图)

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2020-2-20 09:07:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

某公司两层轻钢框架办公楼结构设计图
该资料为:某公司两层轻钢框架办公楼结构设计图
该资料包含:
结构设计说明 、基 础 平 面 布 置 图、柱脚平面布置图、柱脚详图、结构平面图、梁.柱结 节点详图 、梁.柱结构平面布置图、屋面水平支撑.刚性系杆平面布置图、屋面檩条.拉条.隅撑 平面布置图 、屋面檩条.拉条.隅撑详图、钢架详图共19张图纸。

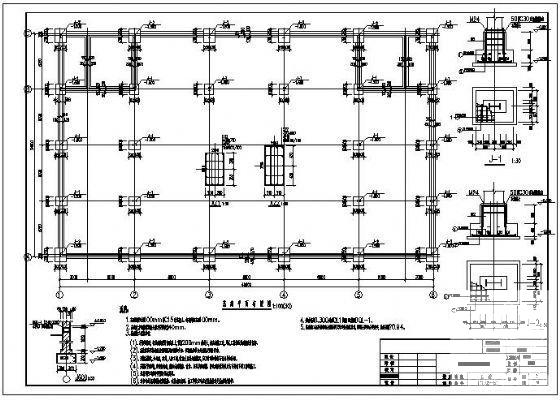

两层办公楼设计图 - 1
第 1 张图

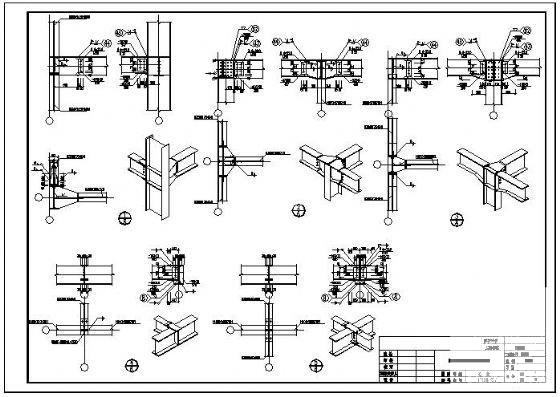

两层办公楼设计图 - 2
第 2 张图

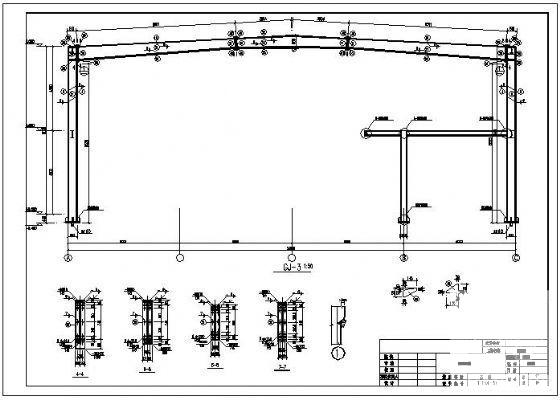

两层办公楼设计图 - 3
第 3 张图
两层办公楼设计图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-20 09:07:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11edf2d2cccecfcdce1dc.rar

1.6 MB

下载  售价: 100 积分    赚积分
