34层框剪结构商住楼结构CAD施工图纸(7度抗震)(甲级筏形基础)(二级结构安全).dwg

sssjjk · 发表于 2020-12-29 19:58:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅建筑
建筑高度：高层建筑
设计阶段：施工图设计
民用建筑设计使用年限：50年
建筑结构形式：钢筋混凝土结构,剪力墙结构,框架剪力墙结构
基础形式：筏形基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：7度抗震
风压：0.40kN/平方米
人防或地下车库：有
参考图纸：50-100张
设计年代：近代

附件详情

知名设计院设计。该项目为主楼地上34层,地下2层的住宅楼，一单元采用框支剪力墙结构体系,二单元采用剪力墙。基础为梁板式筏形基础.自室外地面起结构主体高度:98.80m.该项目抗震设防烈度为7度,抗震设防类别为丙类;地基基础设计等级为甲级;，负二层为甲类防空地下室,防常规武器抗力级别6级,防核武器抗力级别6级。

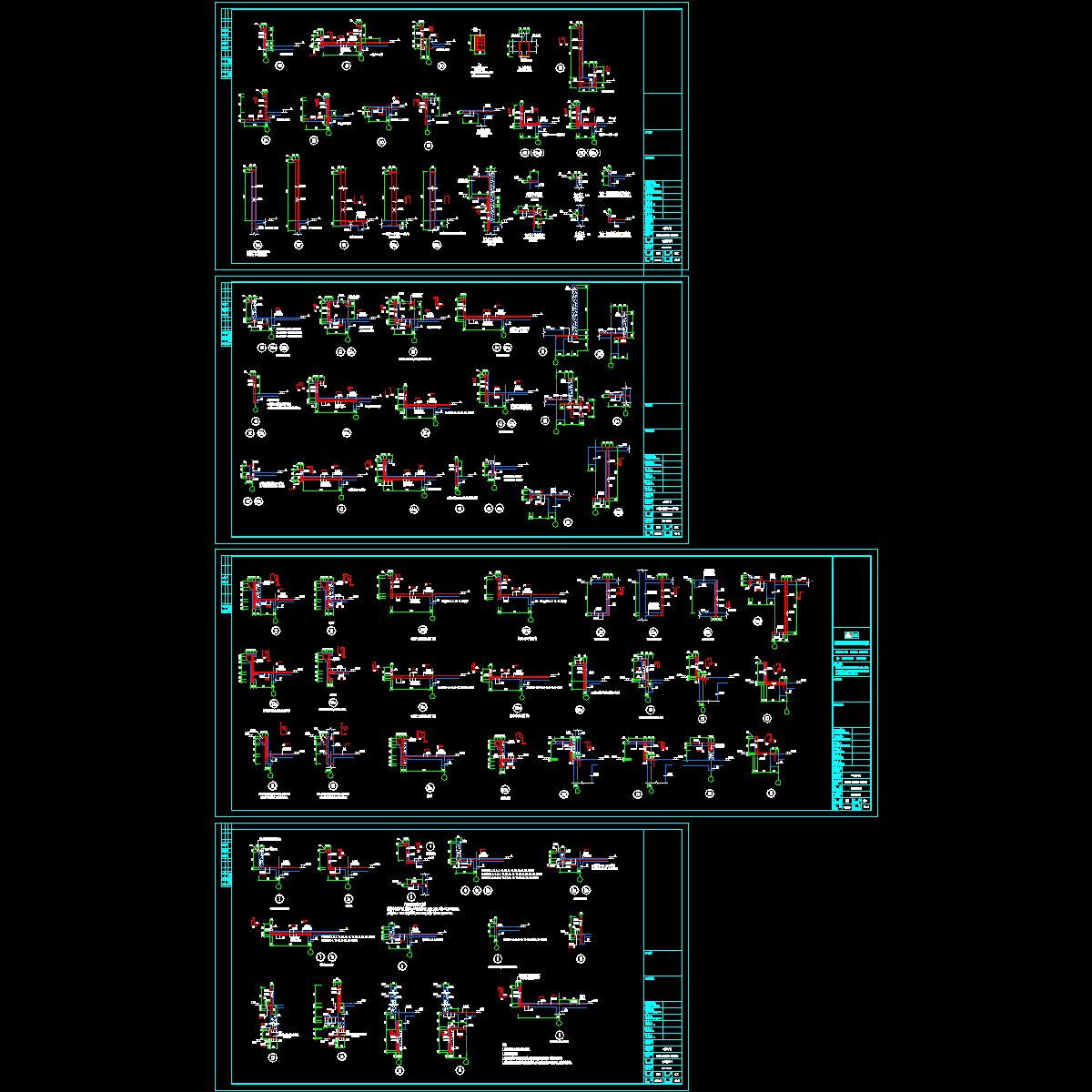

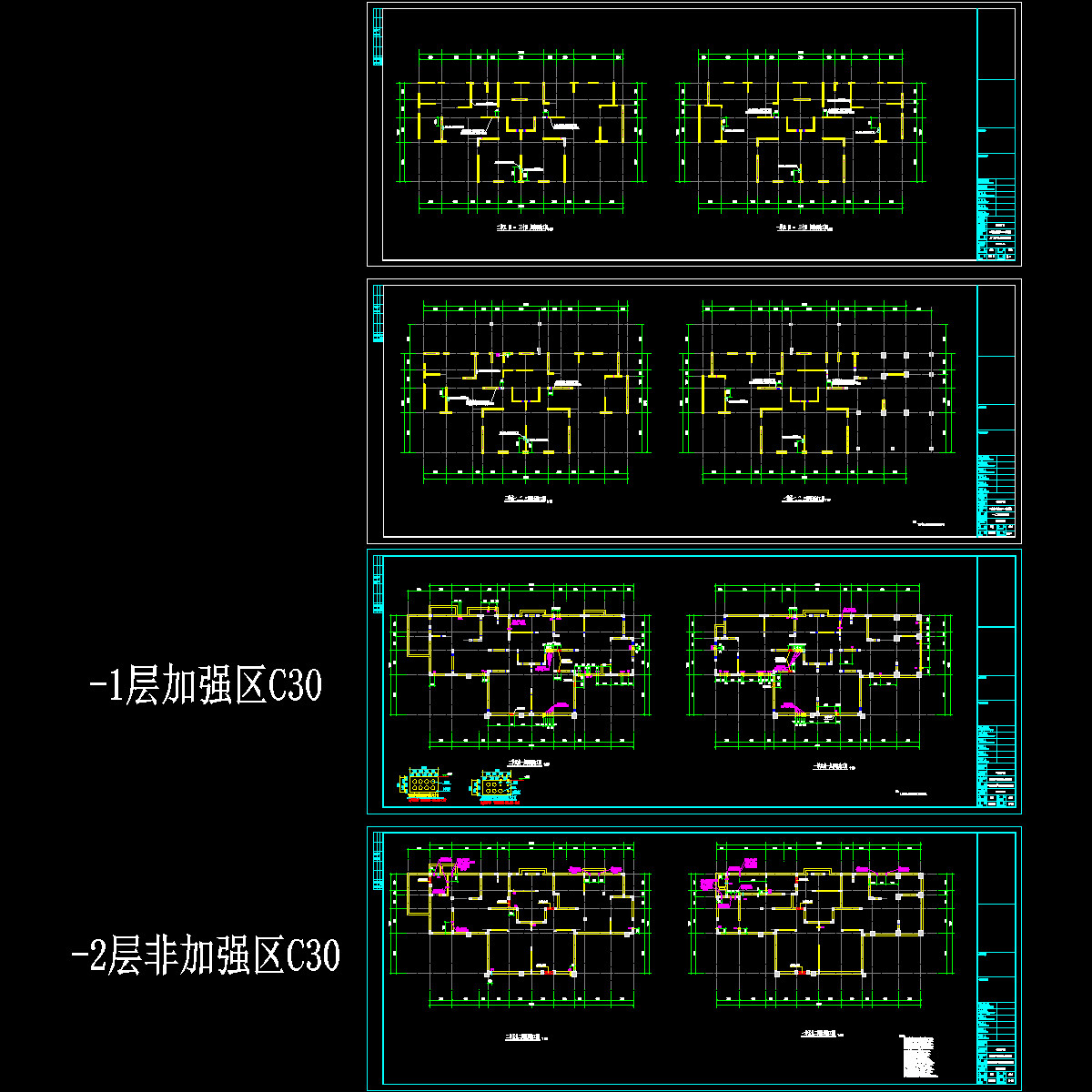

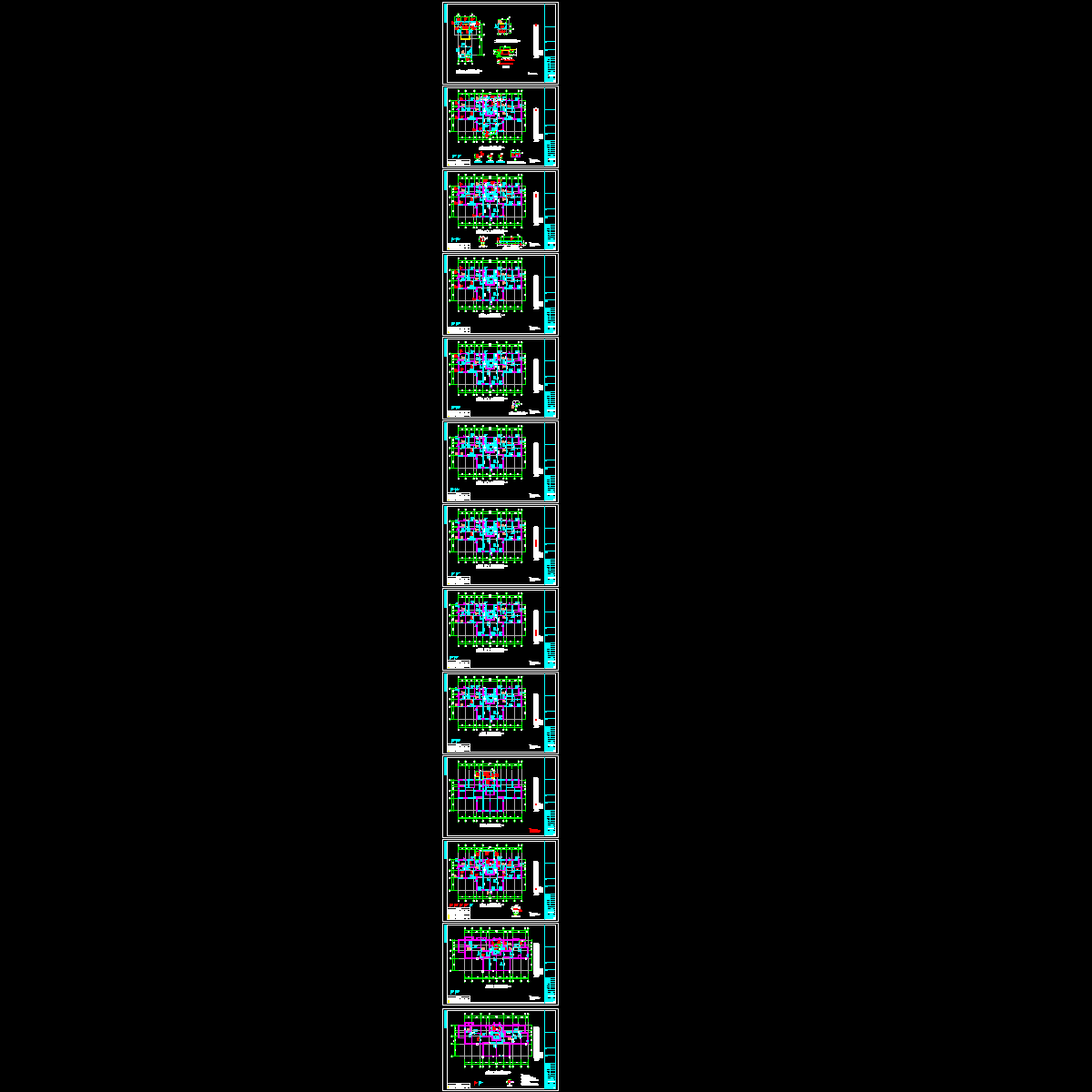

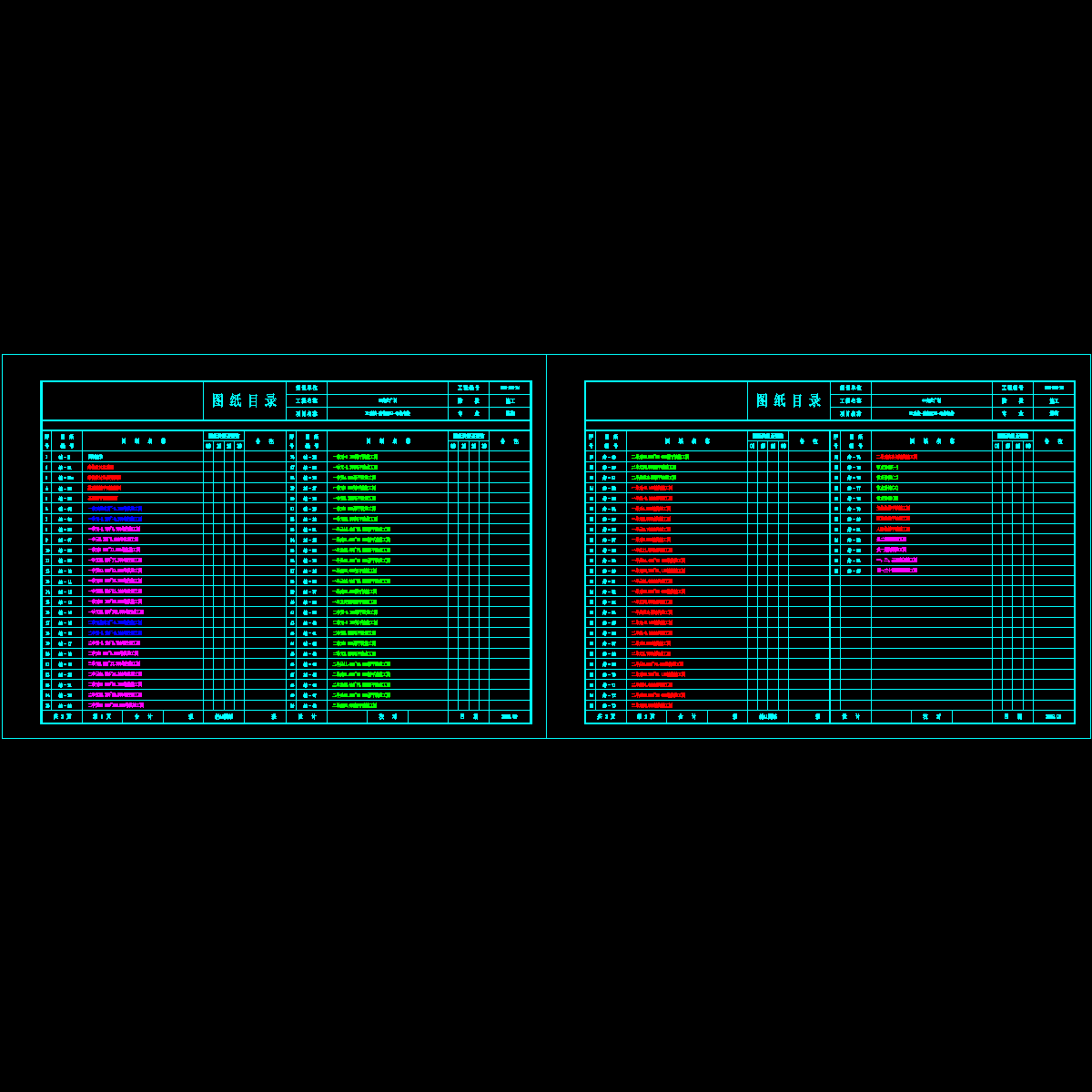

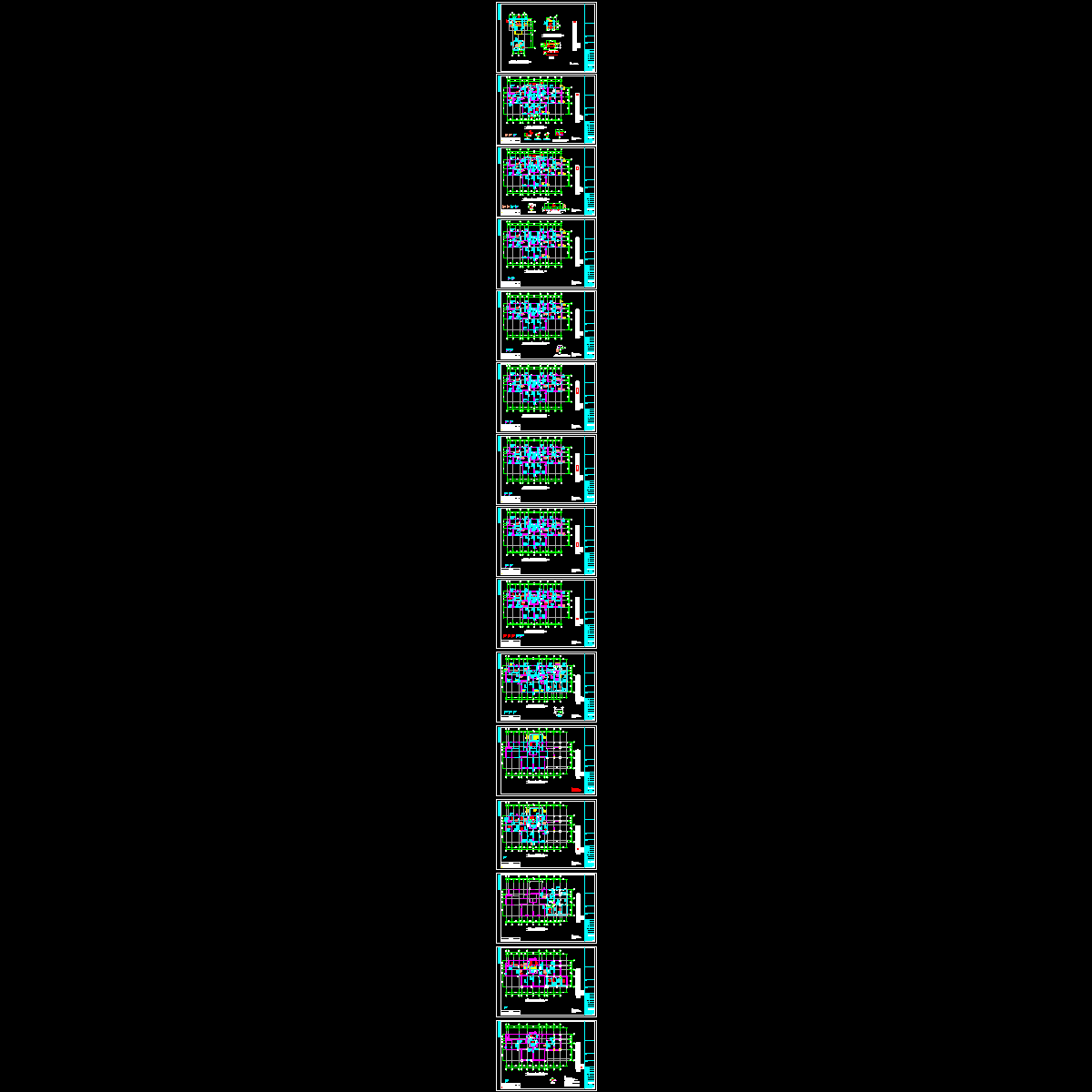

全套图纸共87张，包括结构设计总说明、基础筏板平面配筋图、基础梁平面配筋图、墙柱施工图、梁平法施工图、结构平面布置图、梁/板施工图、节点详图、楼梯平法施工图、人防楼梯平法施工图、留洞施工图等。
