物理所科研楼项目CAD施工图纸(高压配电系统).dwg

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.设计依据

1.1.建筑概况：

1.1.1工程名称：中国建筑科学研究院物理所研发楼

1.1.2建设单位：中国建筑科学研究院

1.1.3建设地点：西城区车公庄大街19号

1.1.4用地范围：西至文兴西街，东至文兴东街，南至车公庄大街，北至国宜宾馆用地

1.1.5用地性质：C6教育科研设计用地

1.1.6物理所研发楼建筑面积20855平方米，地上面积10670平方米，地下面积10185平方米，地下停车位165 个，地上9层，地下4层。

1.1.7建筑分类和耐火等级：

物理所研发楼：二类高层、一级

1.1.8结构设计使用年限：

根据《建筑结构可靠度设计统一标准》（GB50068-2001），该项目结构设计使用年限为50年。

2.设计范围

2.1该项目设计包括红线内的以下电气系统:

2.1.1.10/0.4kV变配电系统；

2.1.2.电力配电系统；

2.1.3. ；

2.1.4.建筑物防雷、接地系统及安全措施；

2.1.5.人防工程。

2.2与其它专业设计的分工：

2.2.1.室外照明系统，由专业厂家设计，该资料仅预留电源；

2.2.2.多功能厅、首层大厅等场所照明系统，该资料仅预留电源容量；

2.2.3.有特殊设备的场所（例如：电梯、消防控制室等），该资料仅预留配电箱，注明用电量；

2.2.4.有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱，预留装修照明容量。

2.2.5.电源分界点：电源分界点为地下三层变电所高压配电柜电源进线柜内进线开关的进线端。由城市电网引入两路10kV电源，至临近楼座（创新楼）总高压配电柜，自总高压配电柜配出两 路10kV电源，经室内高压电缆线槽，引至该项目高压隔离柜。

3.图纸展示

封面

变配电室接地平面图

高压配电系统图及资料目录

图(三)

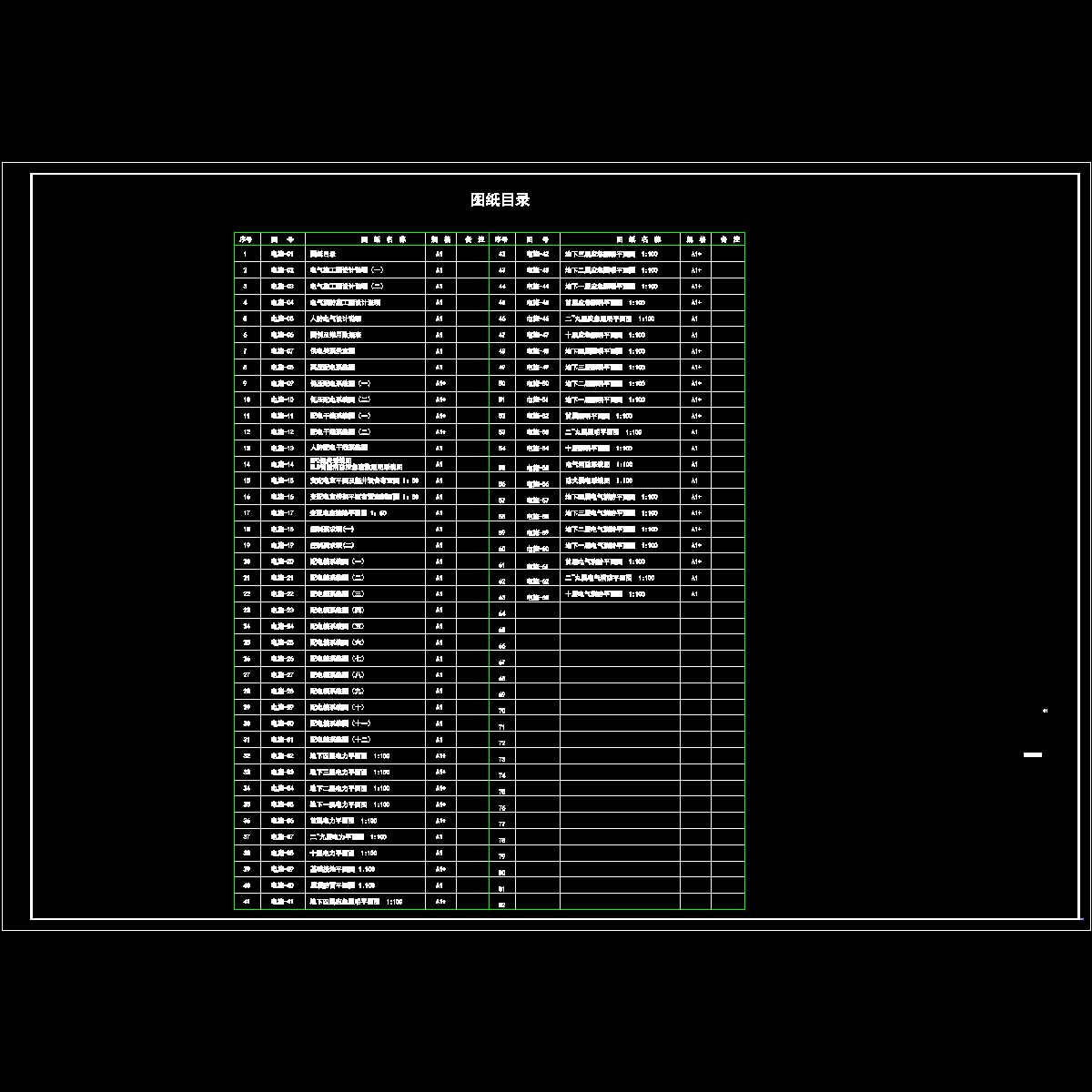

电施-01图纸目录.dwg

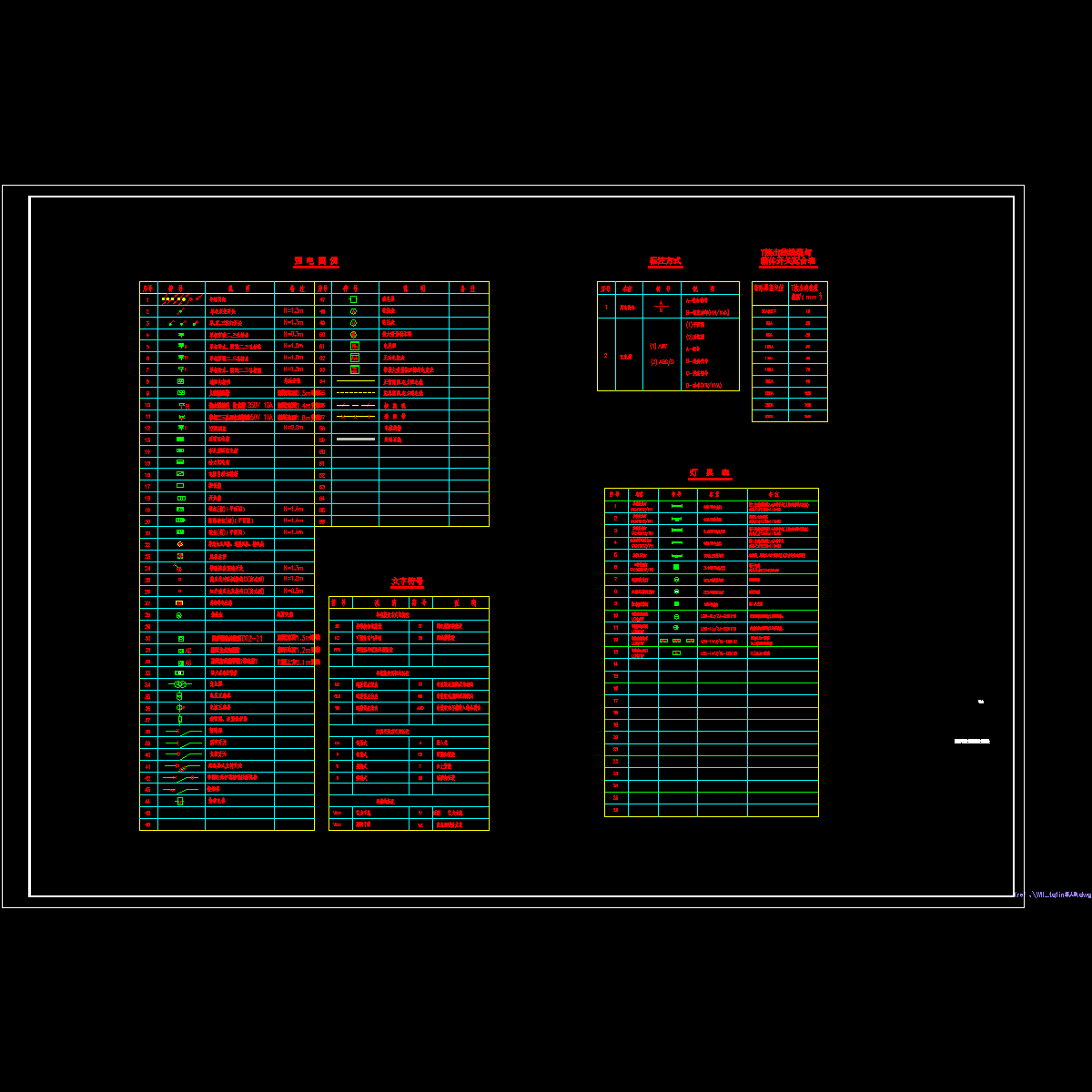

电施-06图例及常用数据表.dwg

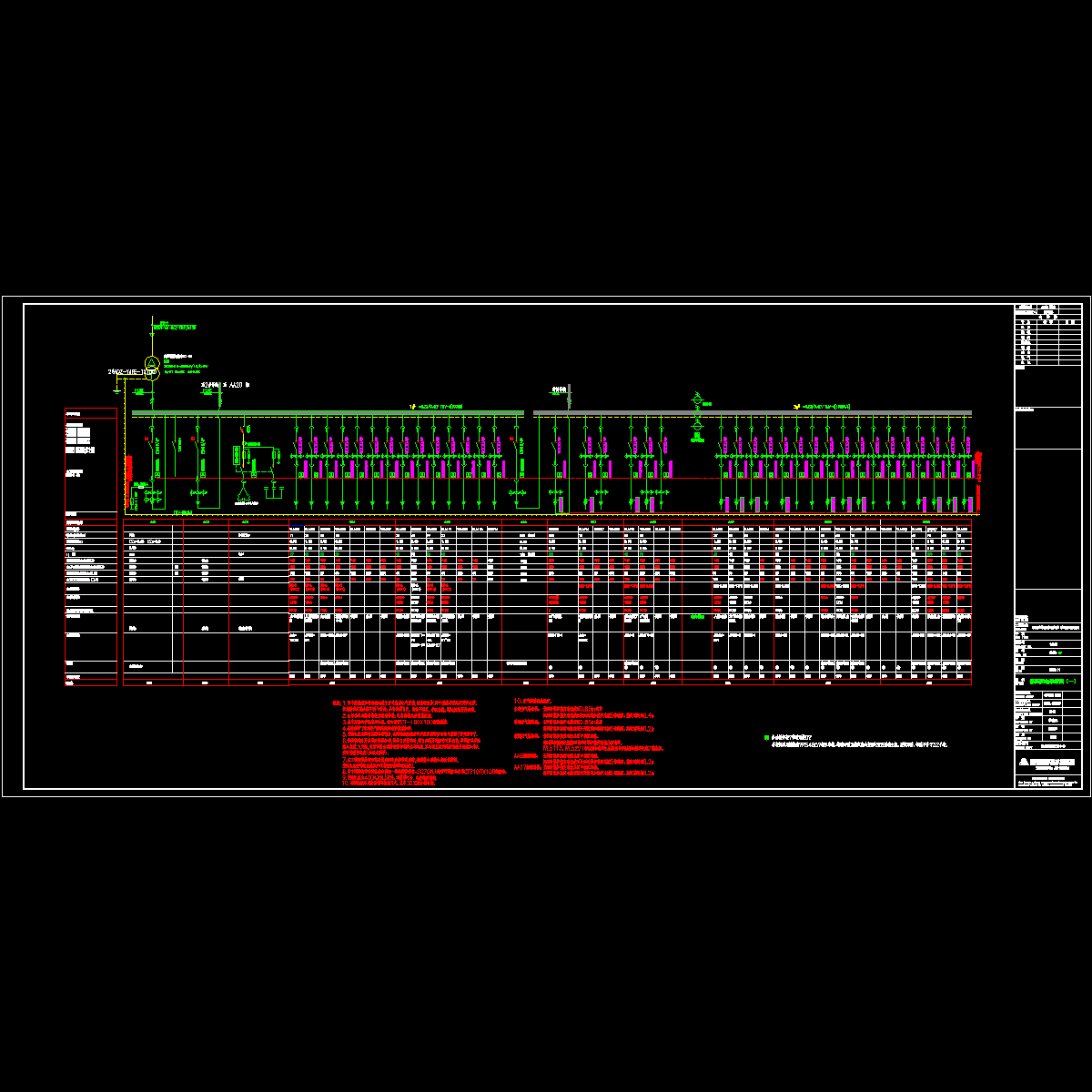

电施-09低压配电系统图（一）.dwg

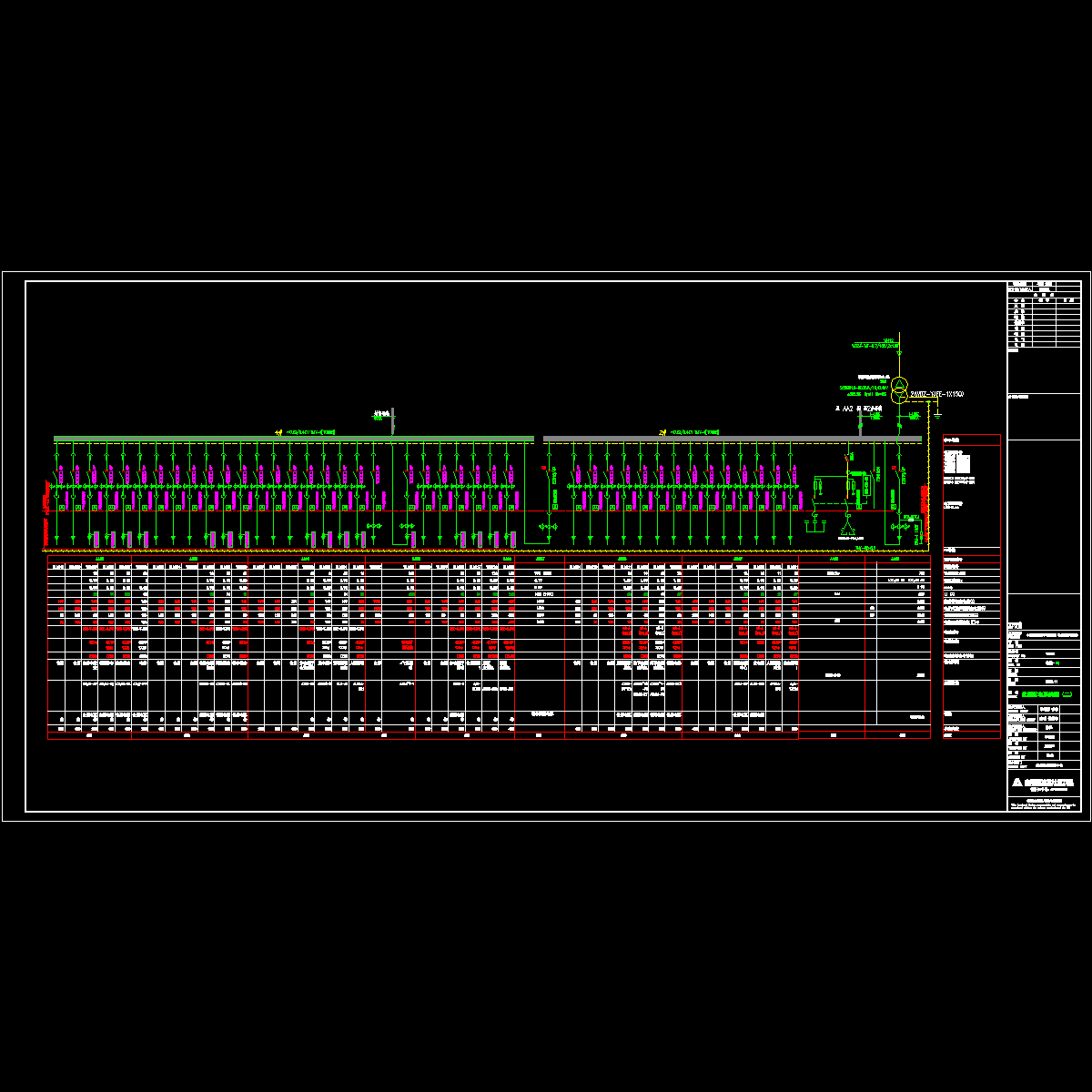

电施-10低压配电系统图（二）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
