1、项目概况:

本项目为盐城师范学院新校区校园内图书馆.其中包括会议区，北区，南区三个部分共七层,建筑高度为31.95米.总建筑面积约为32368平方米.

二、设计范围及内容:

1,综合布线系统4,闭路电视监控系统

2,有线电视系统5,火灾漏电报警系统

3,火灾自动报警与消防联动控制系统:

三、综合布线系统:

1,本项目中会议区一层设置弱电进线间,主要承接语音光缆和数据光缆.弱电进线间设置语音主配线架，数

据光缆

由弱电进线间引上至设于三层的网络机房。档案馆采用单独进线，并设置独立的数字机房.

2,本项目自弱电间引出的语音和数据线缆采用二级星型拓扑结构的综合布线系统,相关楼层内设19'标准机

架的楼层配线架,

网络机房内的数据主配线架引至楼层配线架的数据支干线采用多模光纤.弱电进线间内的语音主配线架引

至楼层配线架

的语音支干线采用大对数三类铜缆.垂直管线在金属线槽中敷设。由楼层配线架引至各数据或语音信息插

座采用六类非

屏蔽八芯双绞线，线缆经金属线槽敷设后穿焊接钢管埋地或沿顶,墙敷设.

3,本项目主配线机柜落地安装,所有的信息插座均采用RJ45插座,工作区子系统内的信息插

座距地300嵌装,并距电源插座200以上.

4,电子阅览室,视听室预留地面信息插座,布线路径降板100mm,待二次装修设计布置到位,该资料预留足够

信息点.

四、有线电视系统:

1,本项目由校有线电视机房引来一路有线电视电缆.并在一层弱电进线间设置有线电视前端箱.

2,视频电缆进建筑物的横向埋地管采用无缝钢管(RC)敷设,垂直管线在金属线槽中敷设.由层电视

分支分配盒至各电视插座均采用穿焊接钢管(SC)暗敷.

3,由有线电视前端箱引出的整个电视系统采用邻频双向传输(3~862MHz),要求系统输出

口的电平值为64%%P4dBuV,图像质量不低于四级.

五、闭路电视监控系统

1,本项目在二层消控中心设一套闭路电视系统用于安保监控.

2,采用CCD摄像机,整个设备以彩色系统构成.根据业主要求设置于主要出入口,电梯前室及走廊等处设置

3,本项目闭路电视系统的垂直布线采用金属线槽在弱电管井内沿墙明敷,水平布线采用槽式金属

线槽在走廊吊顶内明敷,进入房间内采用穿金属管沿顶,墙暗敷至各摄像机.

六、图纸展示

变电所设备布置平面

高压配电系统图

电力平面图

消防平面图

有限电视系统图

综合布线系统图

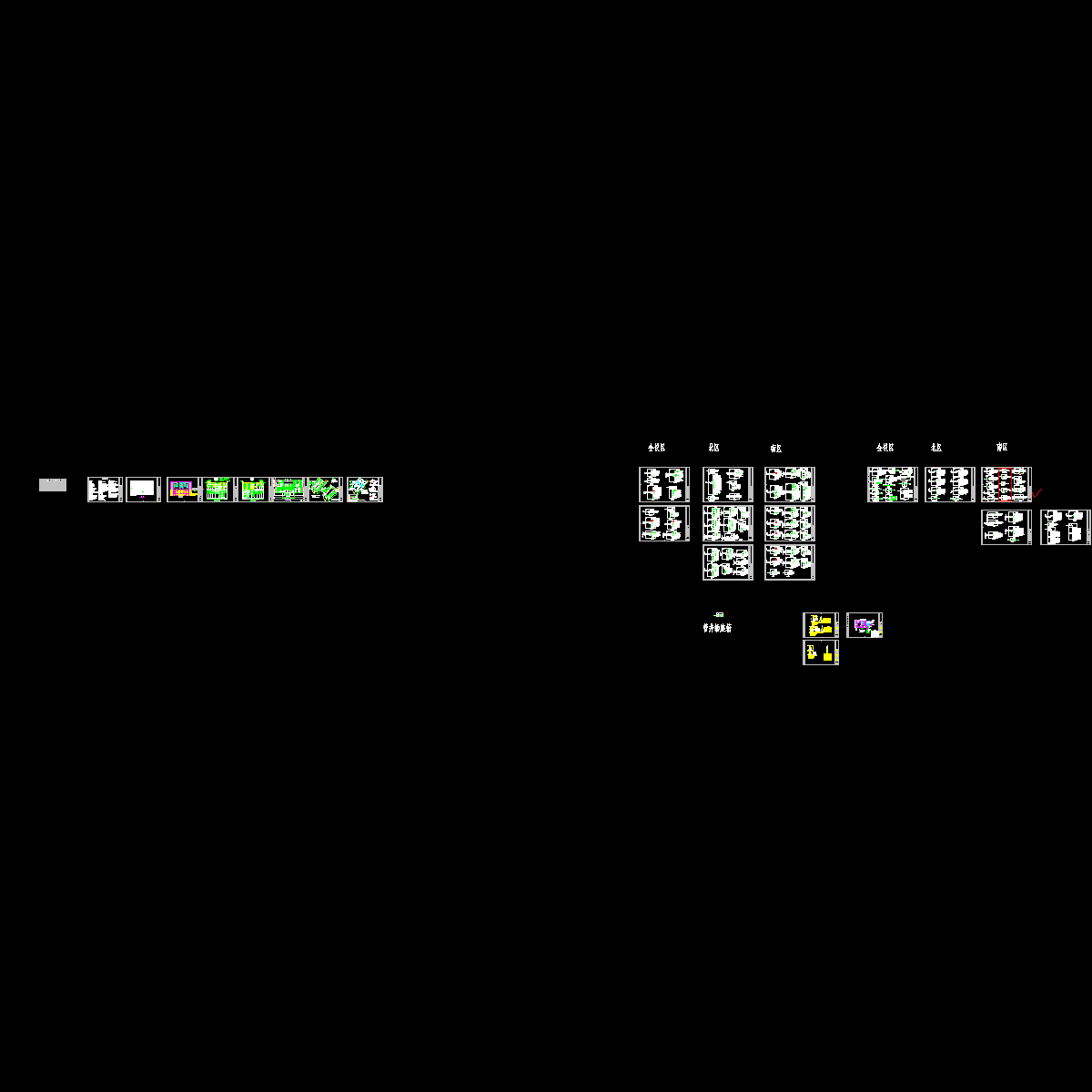

变电所.dwg

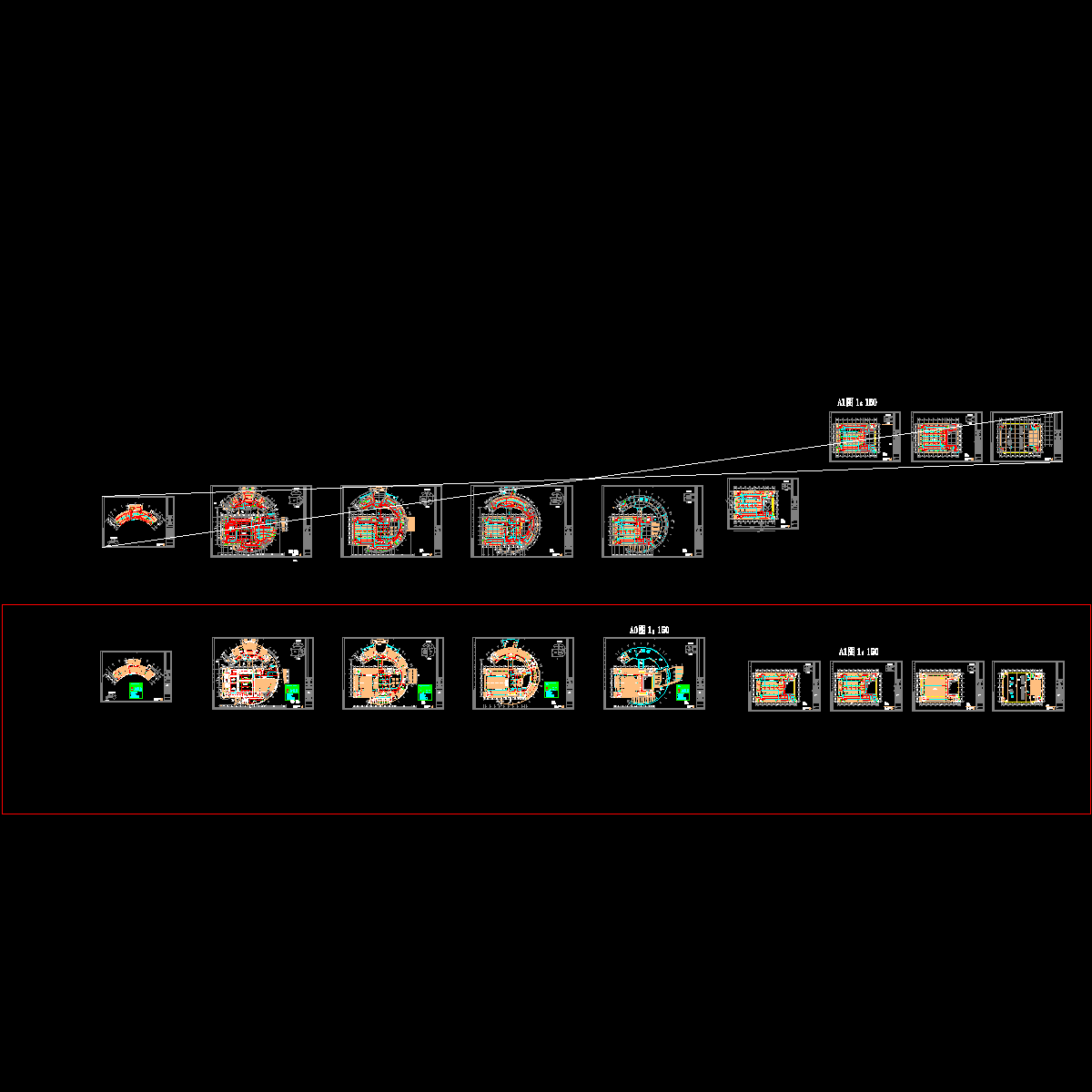

平面0601h_t3消防.dwg

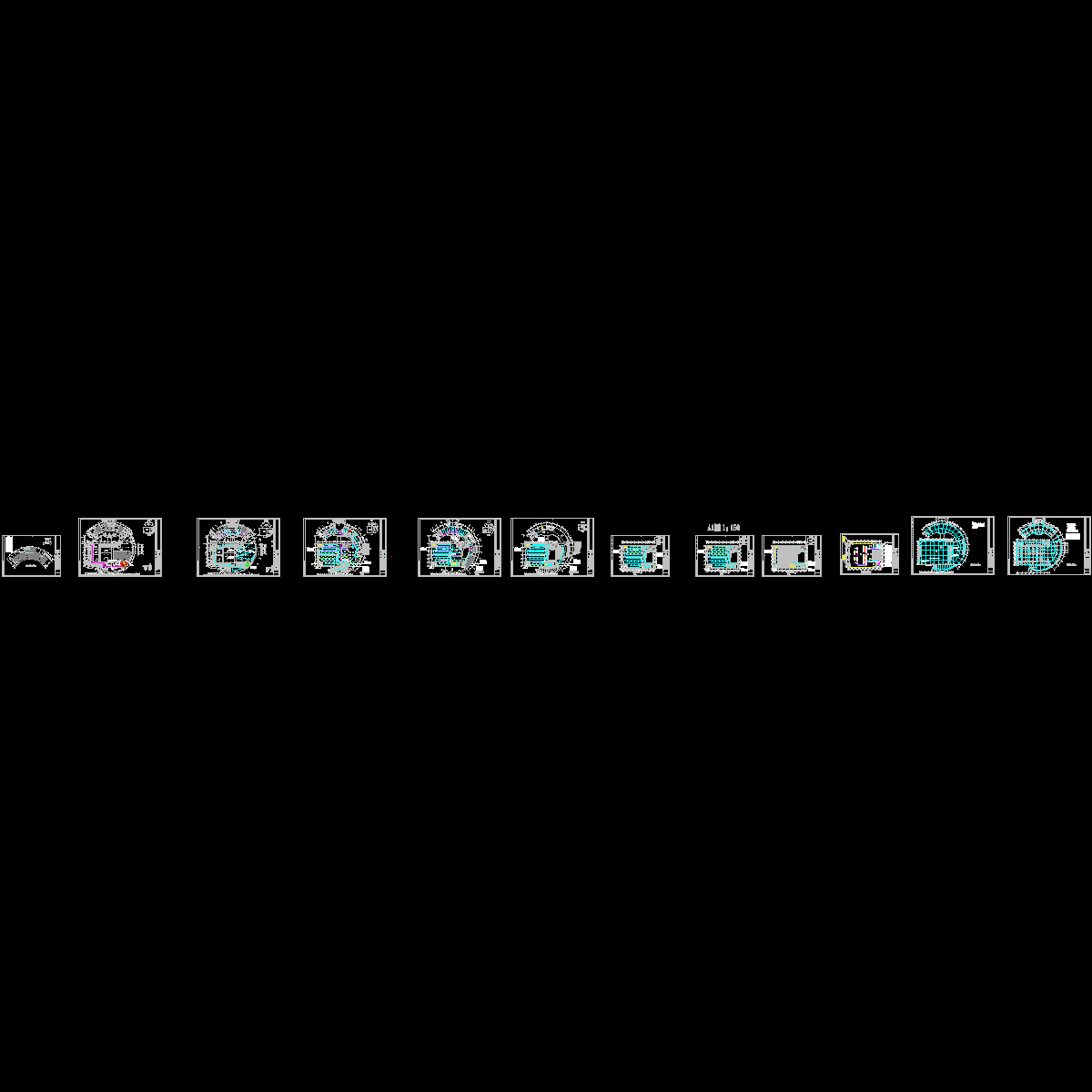

照明平面.dwg

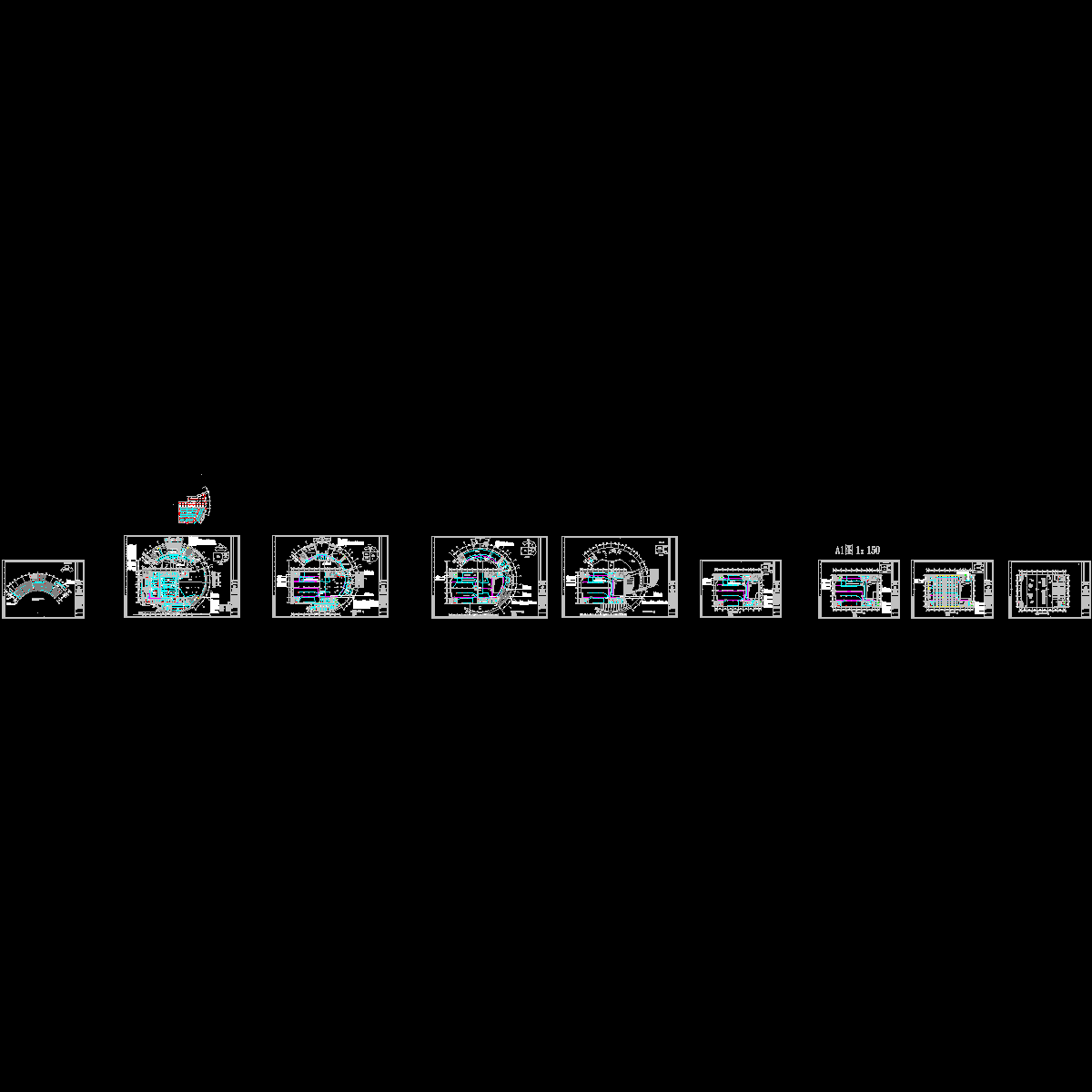

电力平面.dwg

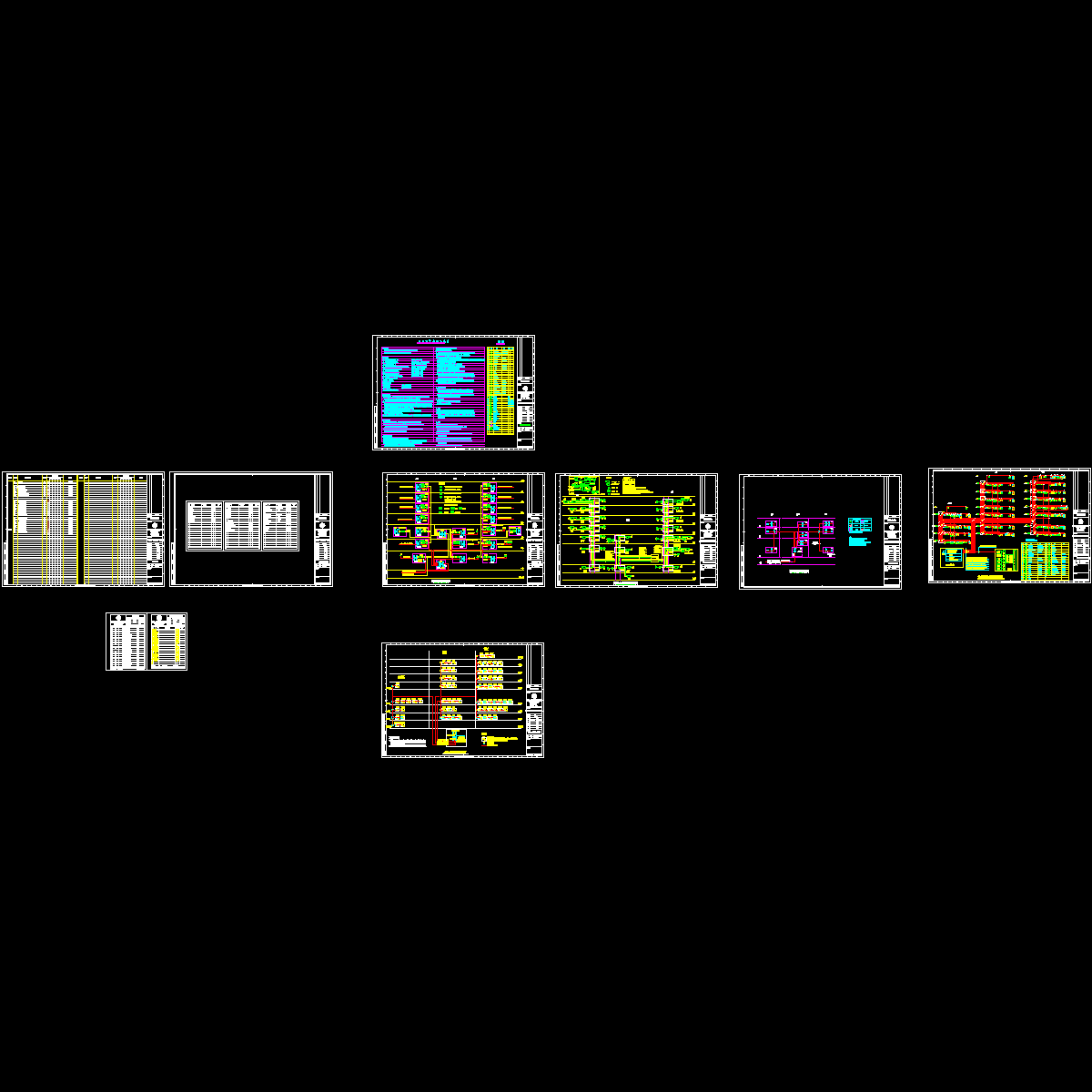

系统.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
