捷锐装配厂房给排水施工图纸（喷淋、消火栓）.

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水
• 排水体制：污废分流
• 排水技术：重力排水
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：45
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目地址：上海

本图纸为 上海捷锐装配厂房给排水施工图（喷淋、消火栓），pdf格式。

设计说明：

1、水源：生产生活及消防用水均接自文吉路市政给水管网，一路进水，进水管管径DN100，供水压力为0.16MPa；

2、生活用水：厂区内一层生活用水由市政压力直接供应；二层及二层以上生活用水采用变频泵加压供水，设20m生活水箱，生活水泵、水箱设置在机加工厂房内，水泵出水管沿连廊接至装配厂房...

图片展示：

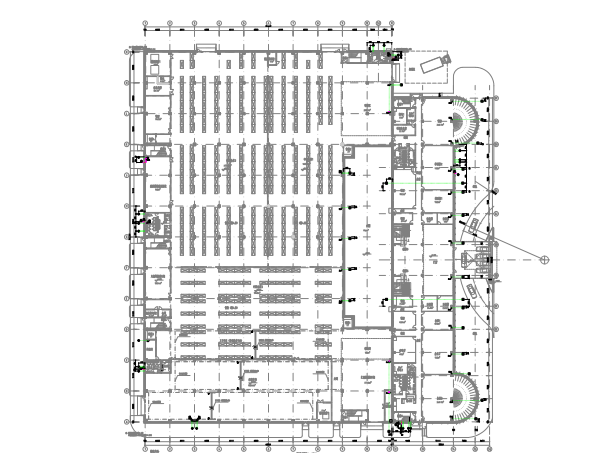

一层给排水管道

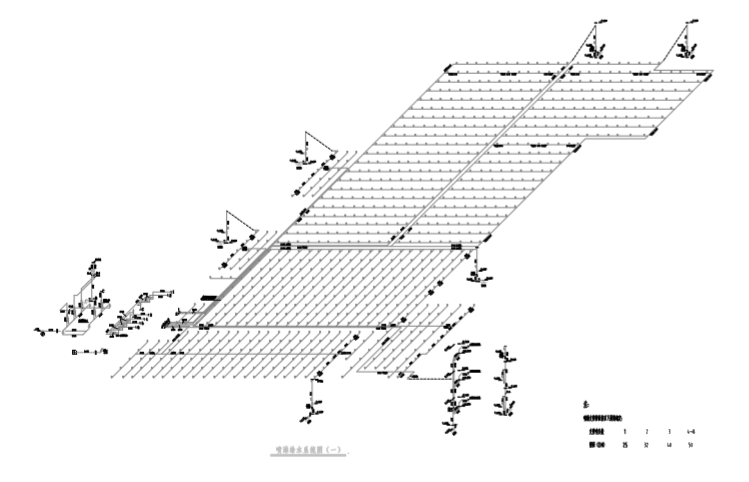

喷淋给水系统图

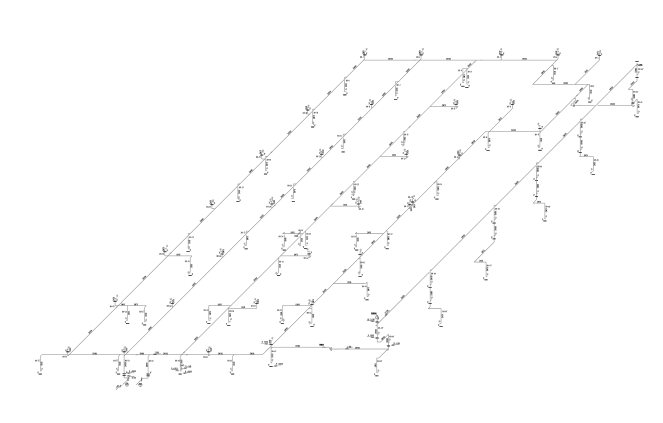

消火栓给水系统图

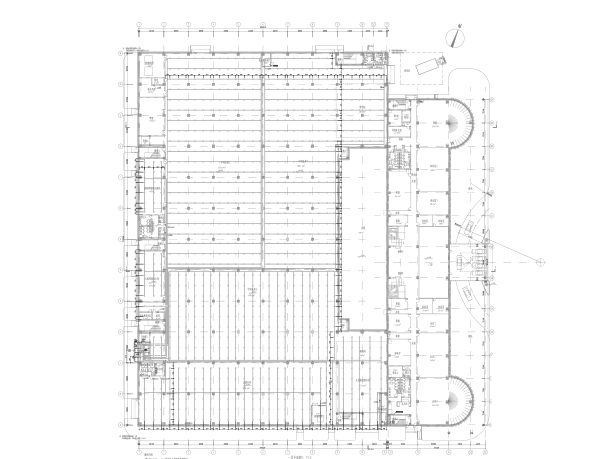

一层喷淋平面布置图

一层消火栓平面布置图

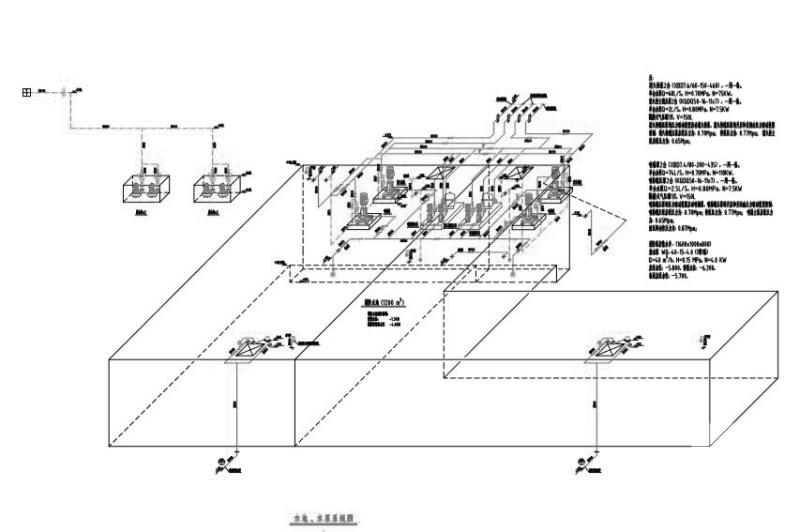

水池、水泵系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
