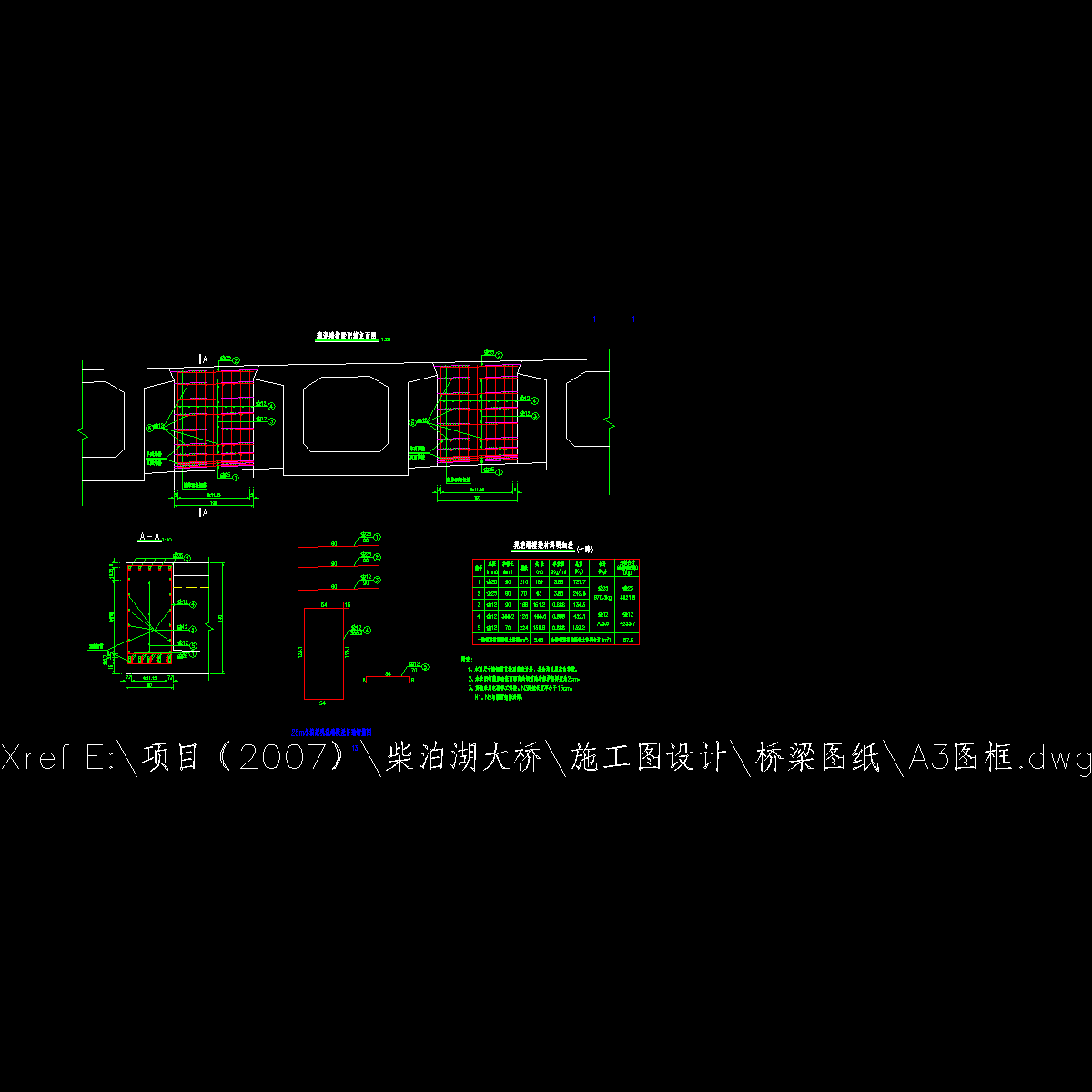

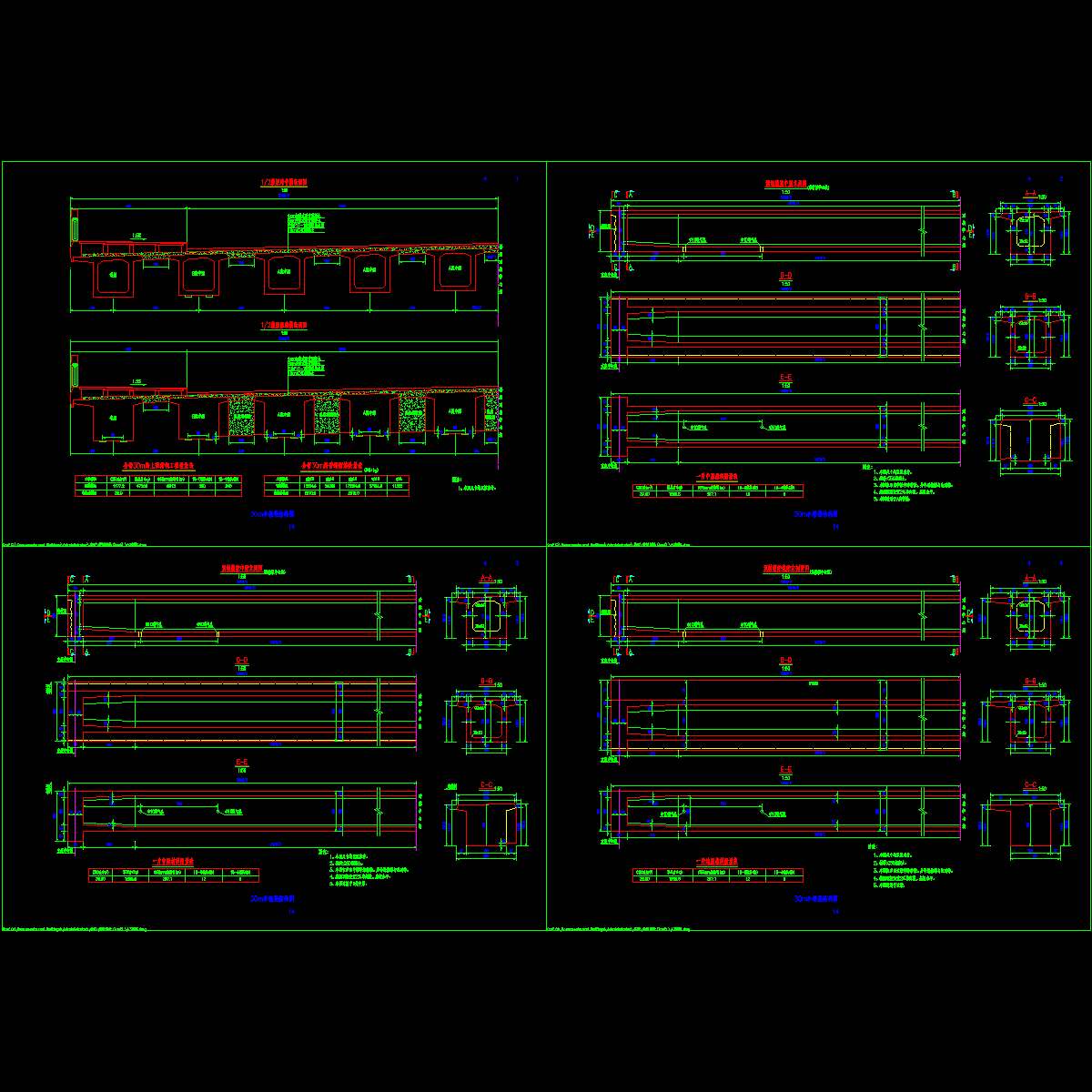

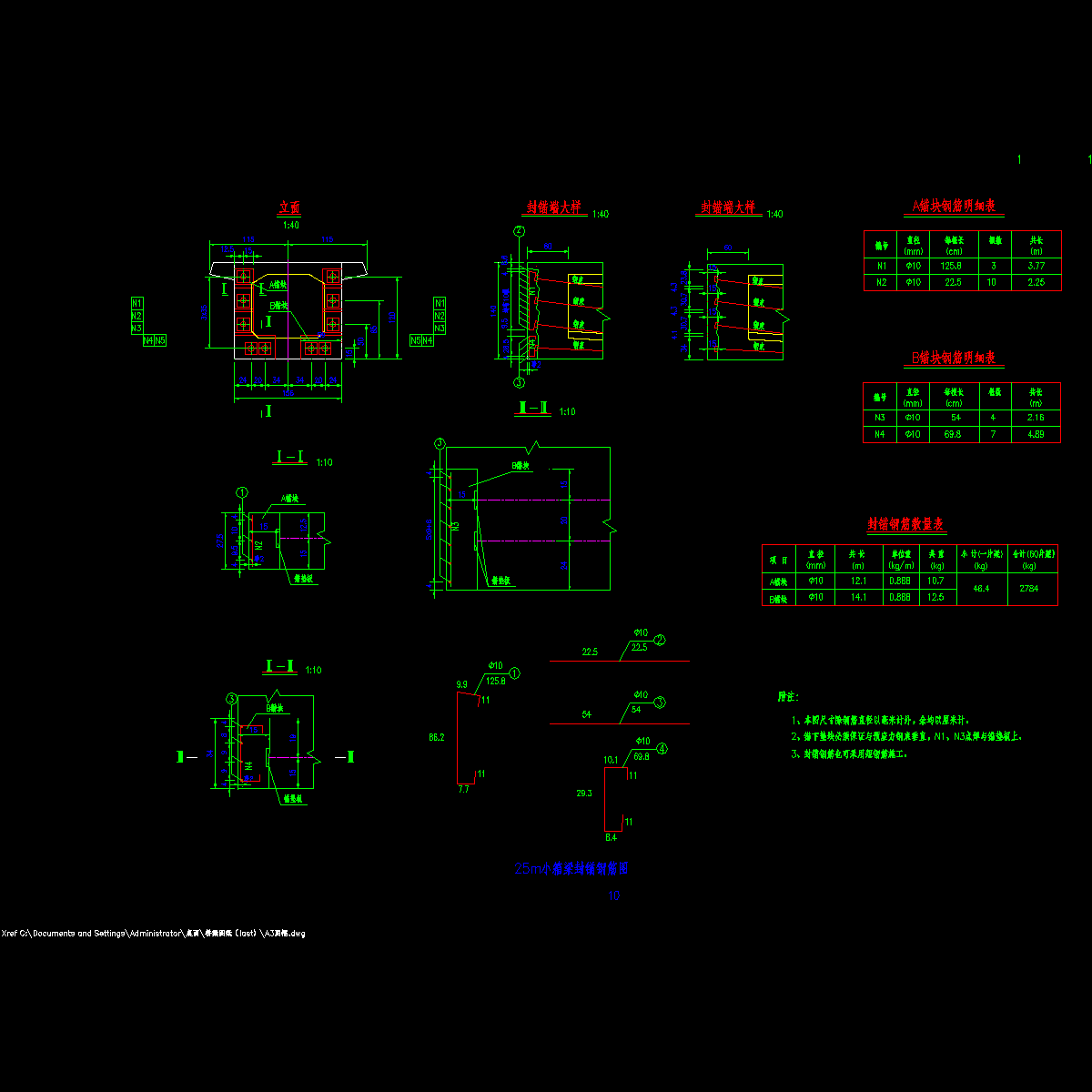

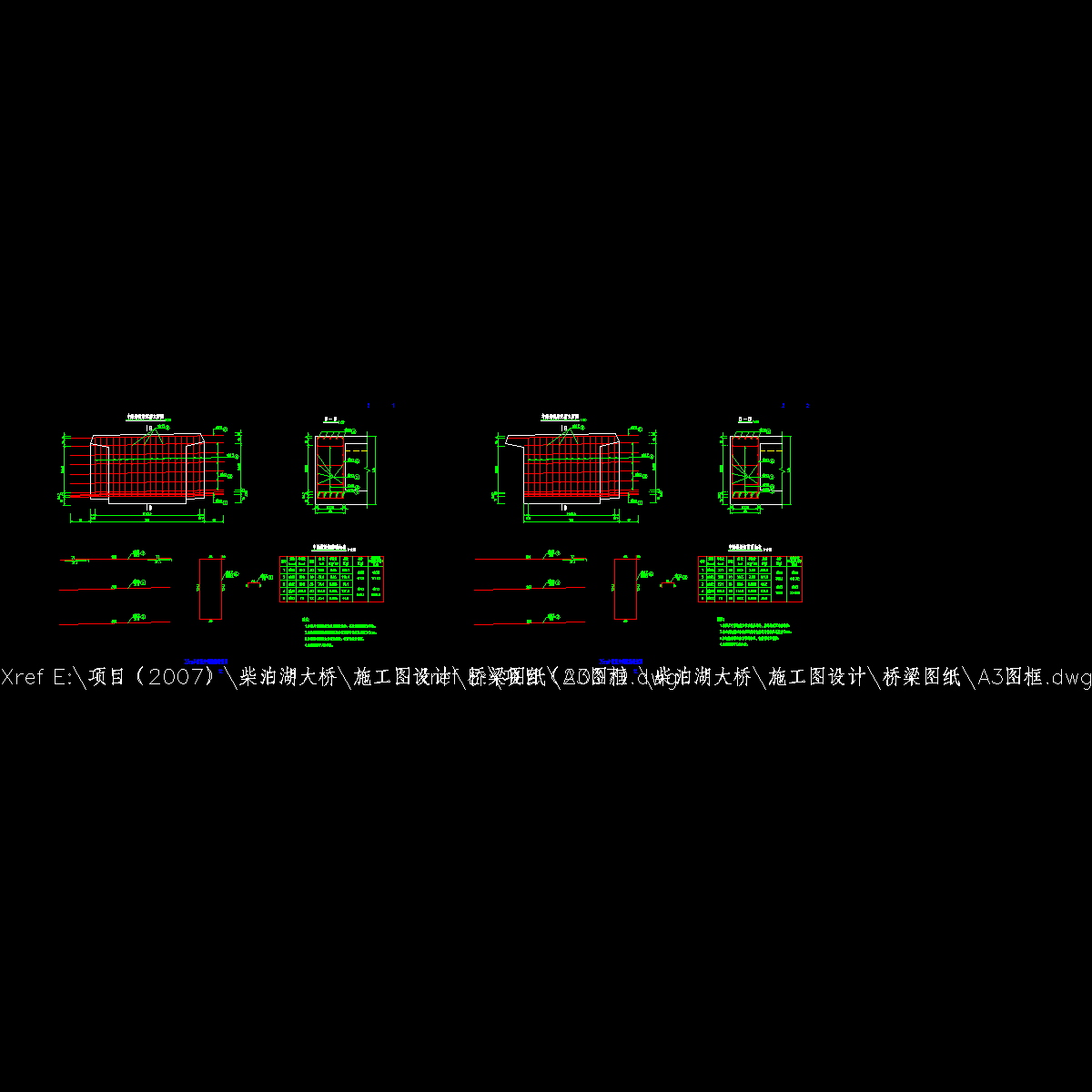

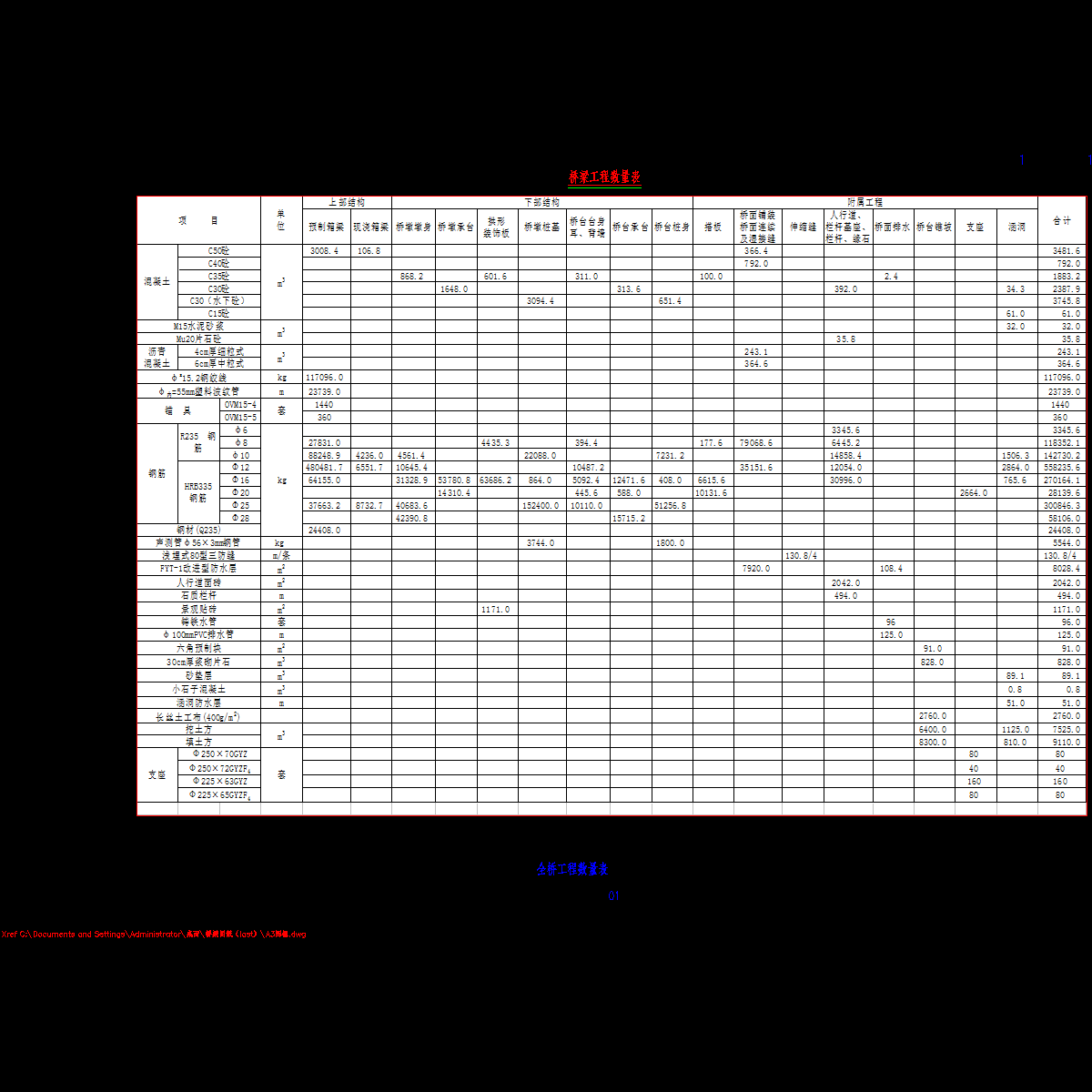

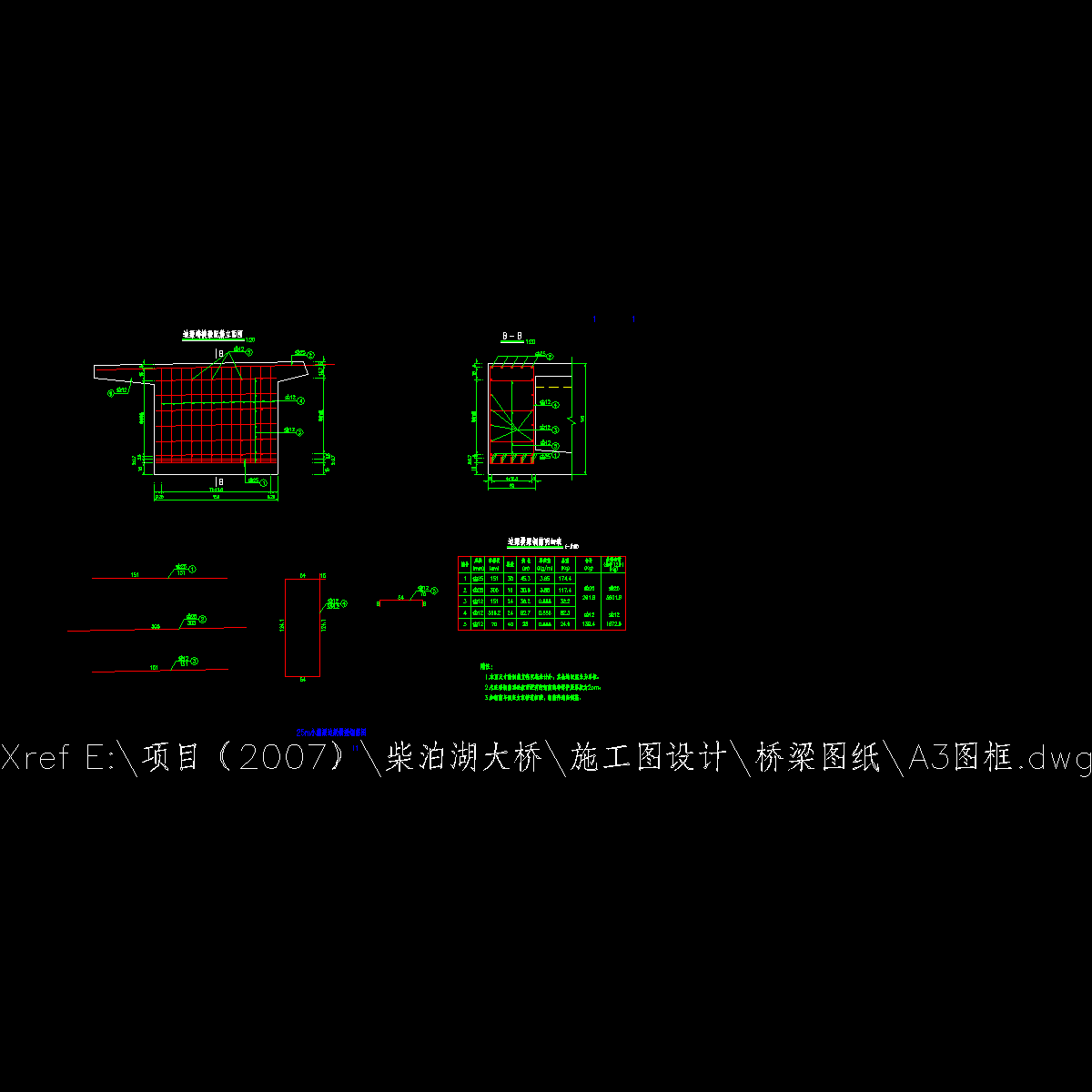

[CAD]阳逻开发区大桥工程设计施工图纸.dwg

woshi2020 · 发表于 2020-12-17 20:08:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

1.2项目概要　　xx大道规划全长约7.6公里，道路红线宽50m，跨越xx湖，连接港口物流片区和生活区，是武汉市阳逻经济开发区“四纵四横”路网中的重要道路之一。　　xx湖大桥是xx大道上的重要节点工程，起点位于环湖西路与xx大道相交路口，终点位于环湖东路与xx大道的相交路口，工程长729.678m。　　1.3设计范围与设计内容　　该项目施工图设计的起点位于环湖西路与xx大道相交路口，桩号为K0 236.284（X=3396665.143，Y=552811.210），终点位于环湖东路与xx大道相交路口，桩号为K0 965.962（X=3396692.297，Y=553539.836），全长729.678m，包括xx湖大桥一座和两岸道路。该资料坐标系采用1954北京坐标系，高程系统采用1956国家高程基准，里程系统采用独立里程系统（假定本项目以西的平江路与xx大道交点为里程K0＋000.000，向东为里程增加方向）。　　该项目的施工图设计内容主要包括：道路工程、桥涵工程及给水、排水（雨水和污水）、通信、供电、照明、绿化、交通设施等配套工程，但给水、污水、通信、供电及交通设施等配套工程的工程造价不包含在本施工图预算范围内。
