[CAD]省道S225线大桥全套结构图纸.dwg

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某大桥位于省道S225线公路改造工程K16＋420～K16＋675段，采用简支板背墙桥面连续结构。 　　1、说明.dwg 　　2、锥坡一般构造.dwg 　　3、桩基坐标.dwg 　　4、中板钢筋构造图.dwg 　　5、制图规定.dwg 　　6、支座.dwg 　　7、泄水管构造图.dwg 　　8、桥型图.dwg 　　9、桥台一般构造.dwg 　　10、桥台盖梁钢筋构造.dwg 　　11、桥面连续.dwg 　　12、桥面钢筋.dwg 　　13、桥墩一般构造.dwg 　　14、桥墩钢筋构造.dwg 　　15、桥墩盖梁钢筋构造.dwg 　　16、空心板预应力钢筋失效图.dwg 　　17、防撞墙构造图.dwg 　　18、典型横断面.dwg 　　19、边板钢筋构造图.dwg 　　20、边板、中板数量表.dwg 　　21、板一般构造图.dwg 　　22、HM-DX40c.dwg 　　23、7#桥台钢筋构造.dwg 　　24、0#桥台钢筋构造.dwg

桥墩一般构造.dwg

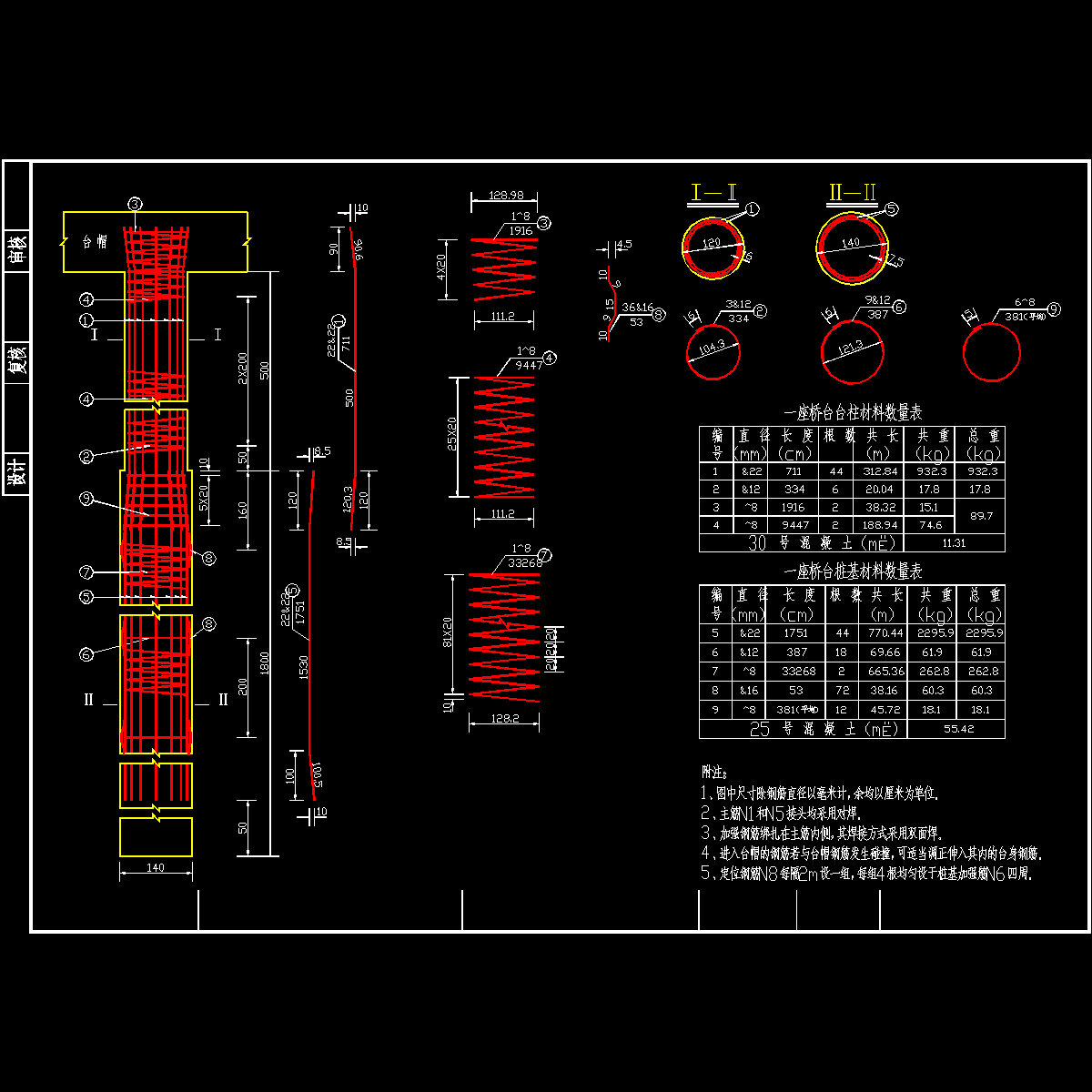

7#桥台钢筋构造.dwg

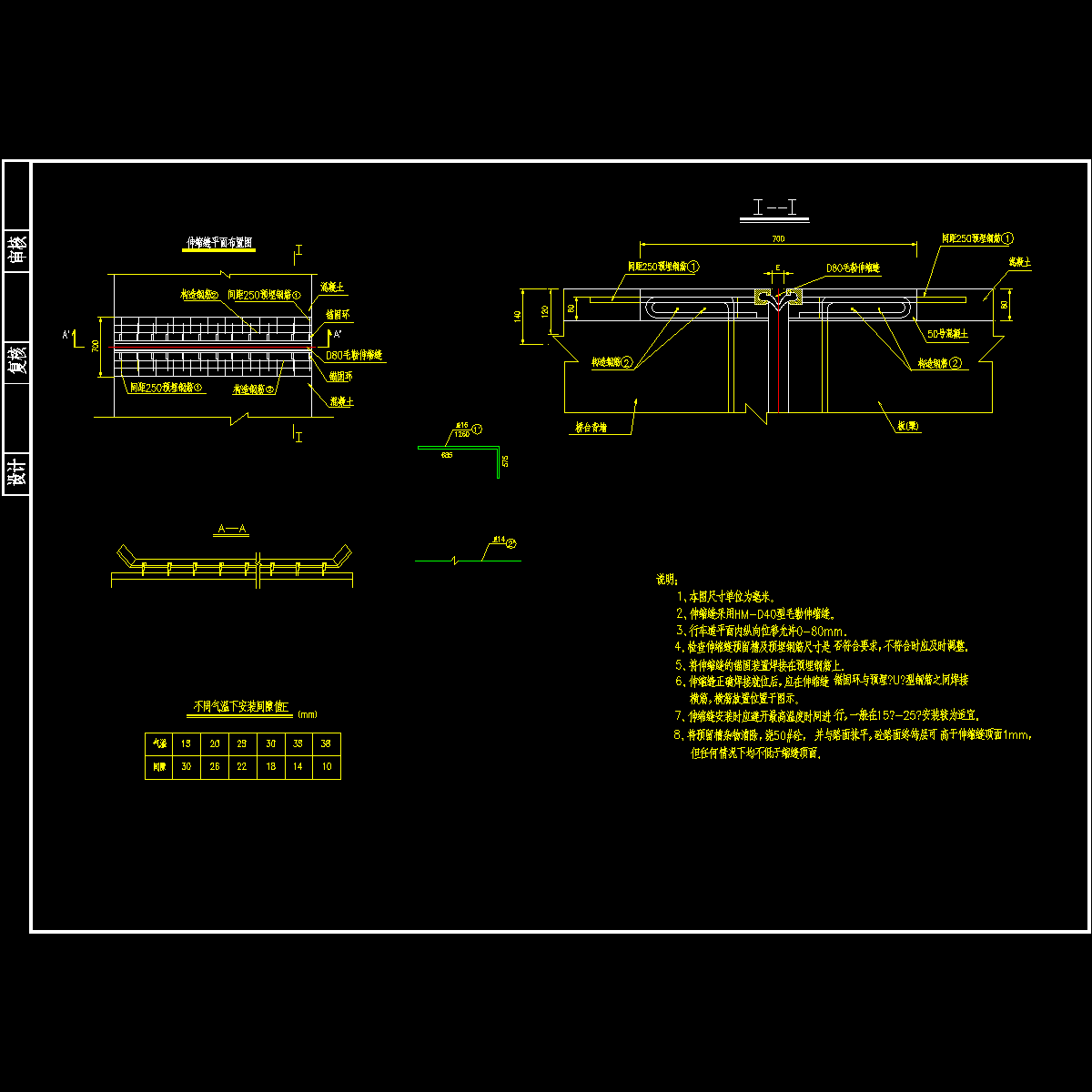

hm-dx40c.dwg

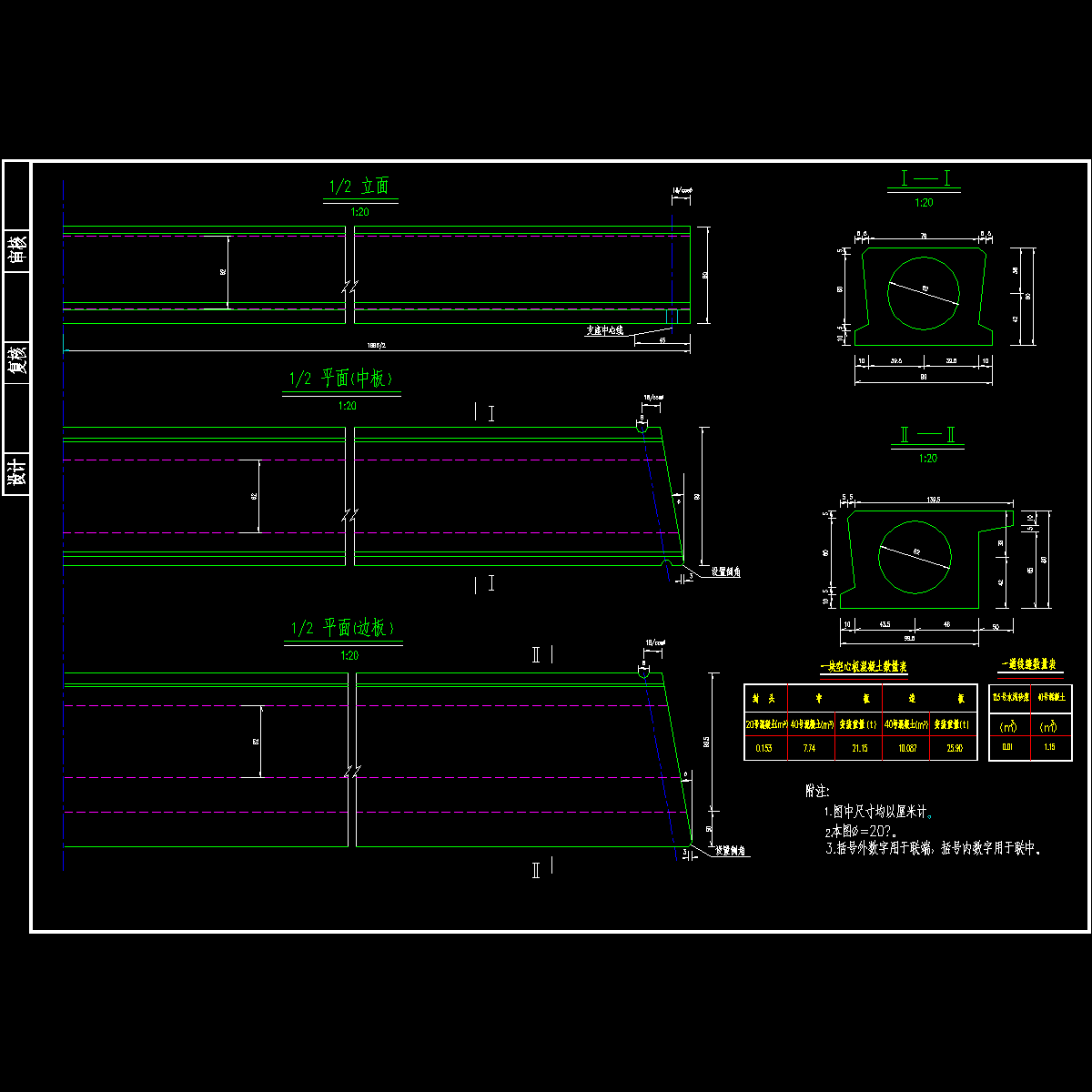

板一般构造图.dwg

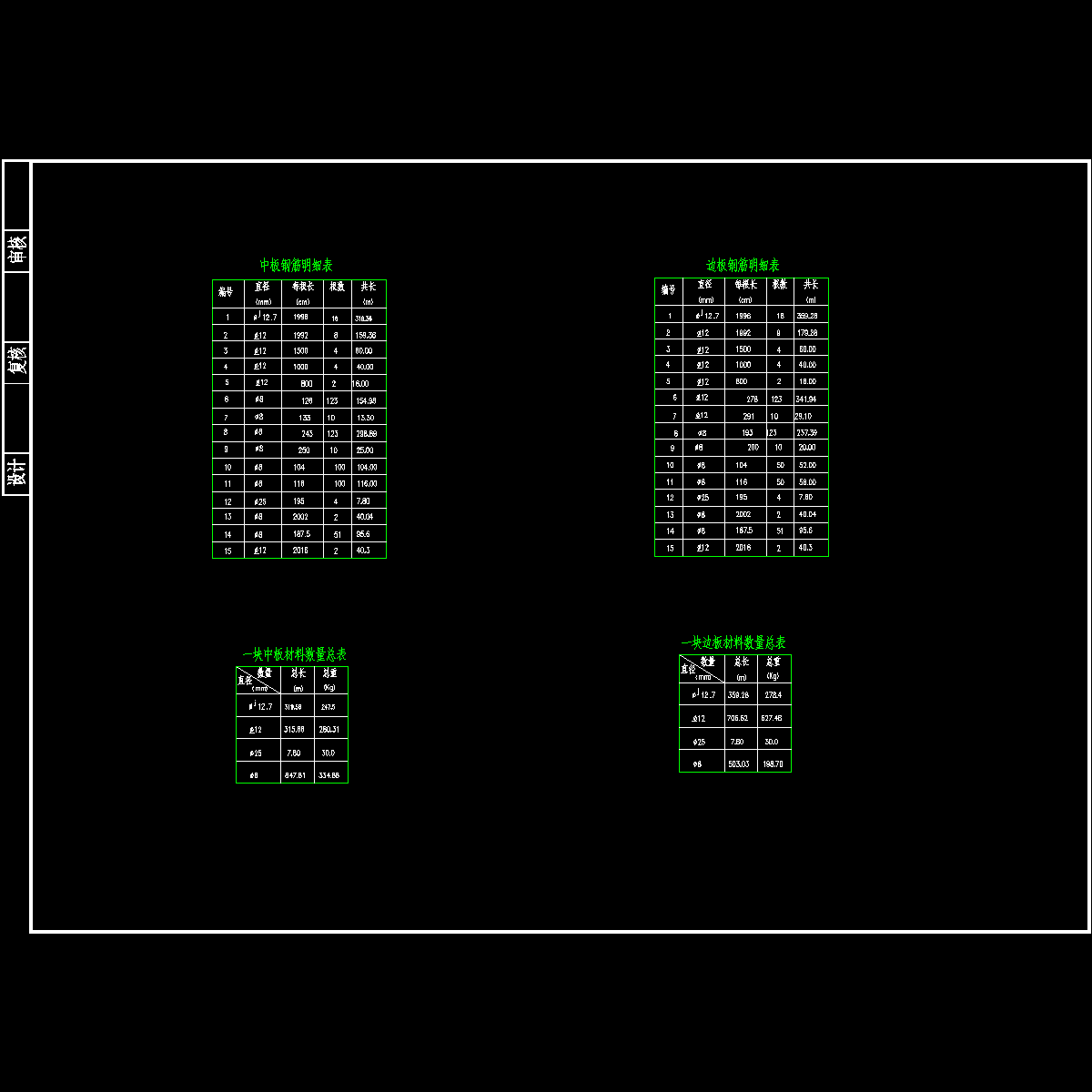

边板、中板数量表.dwg

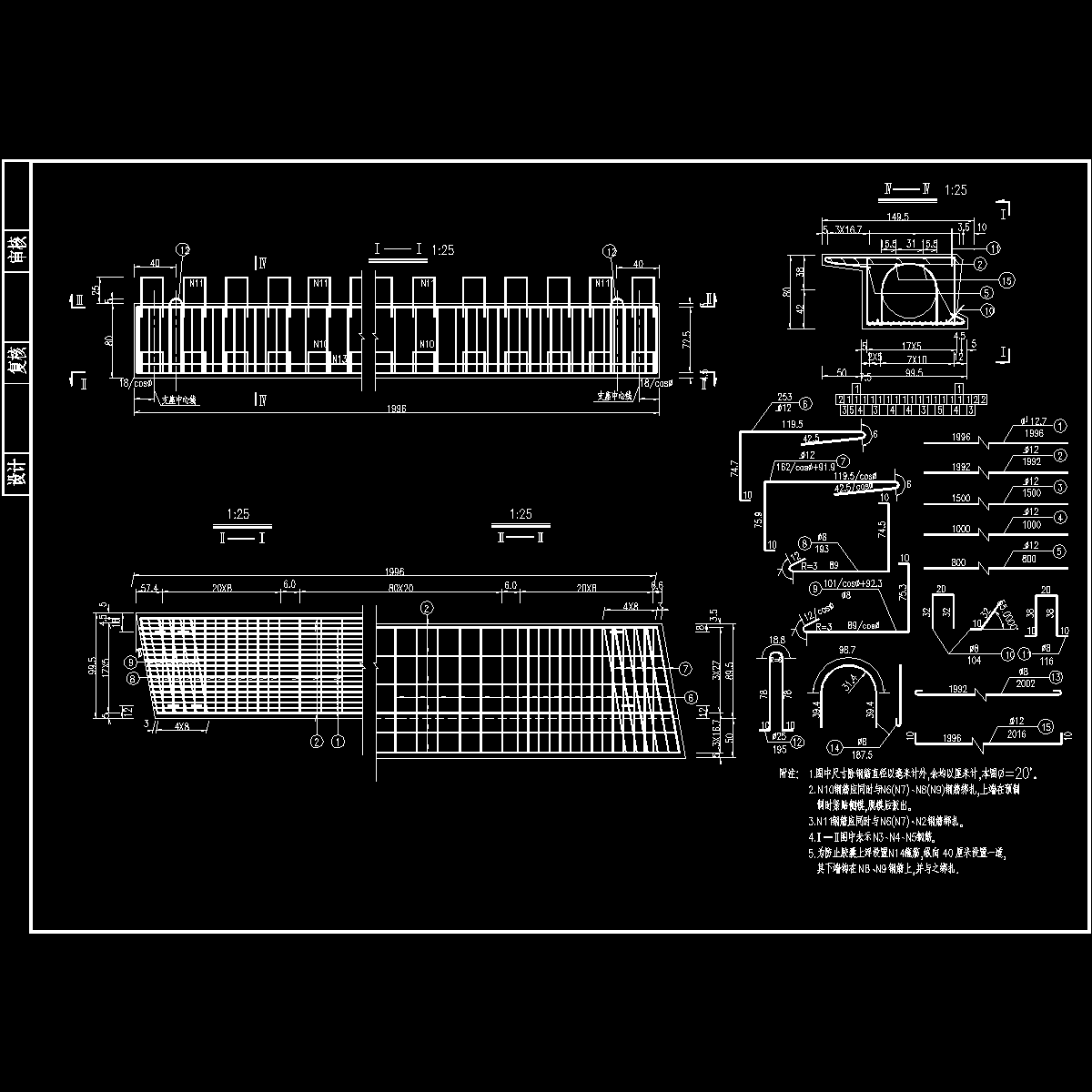

边板钢筋构造图.dwg

防撞墙构造图.dwg

空心板预应力钢筋失效图.dwg

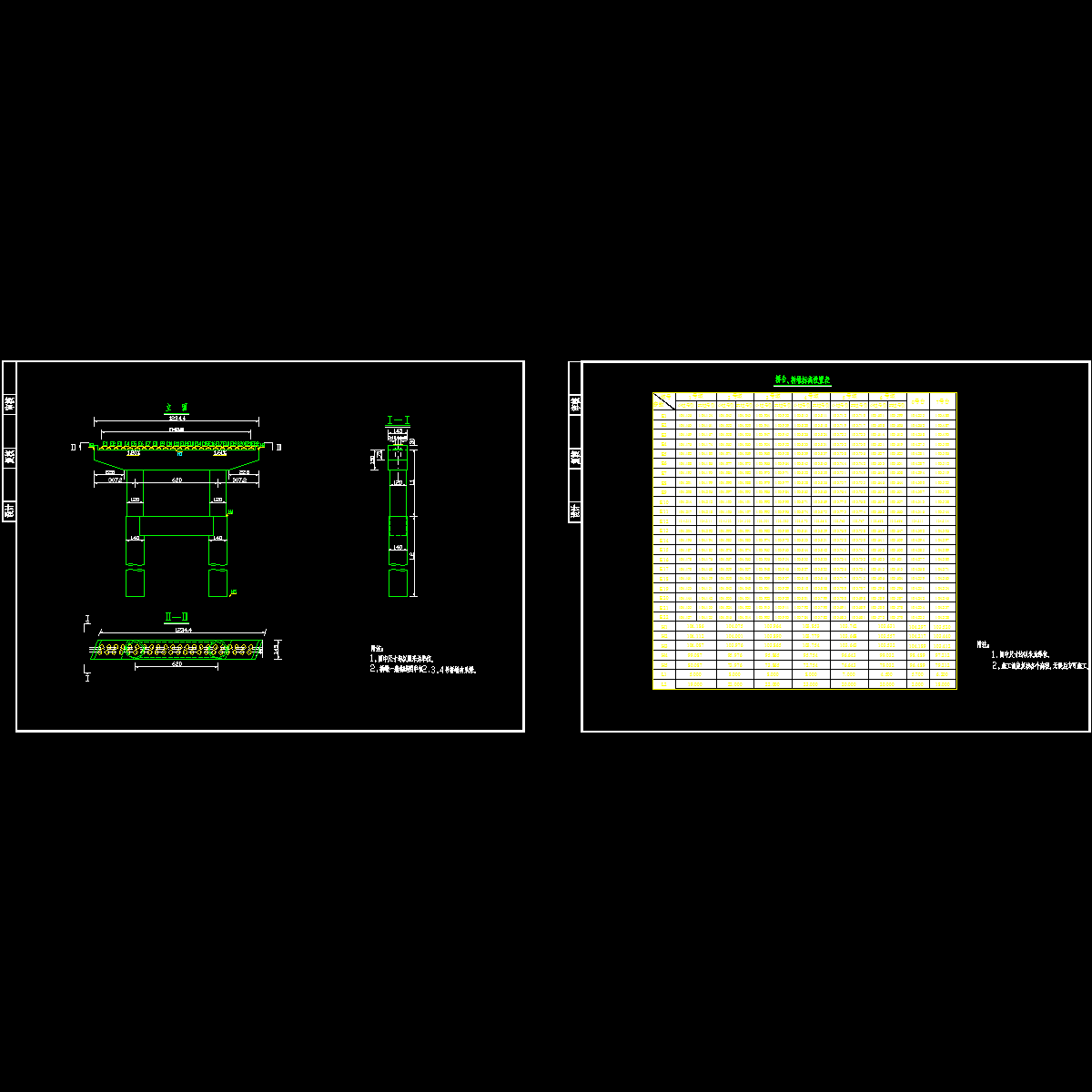

桥墩盖梁钢筋构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
