2 项目概要 　　2.1汽轮发电机基座上部为现浇混凝土框架结构。1#、2#汽轮发电机基座分别位于主厂房AB跨2～4和8～10轴线，平面尺寸为10.77×22.252m,竖向标高9m层为运转层，4m（仅Q3～Q4轴）层楼板上布置空气冷却器室墙，属框剪结构。两台汽轮发电机组横向顺列布置，汽轮发电机中心线距0轴线26m。砼量约750m3、钢筋120吨（一台汽机的用量）。 　　2.2汽轮发电机上部结构设计上考虑从纵向Q1～Q4轴线分别划分为①框架～④框架，每框架结构以汽轮机发电中心线两侧对称布置且呈两边加挑耳的门状形式。横向QA、QB轴线上设置纵梁。 　　①框架：柱断面尺寸1.2×1.2m，9.00m梁断面形状为“ ”,尺寸为1.63×1.1 0.48×0.875。截面面积为2.21m2，为不规则的深梁。 　　②框架：柱断面尺寸1.2×1.2m ，9.00m梁断面极不规则，形如“ ”梁高3.081m，梁截面面积为3.51m2。 　　③框架：柱断面尺寸2.1×1.2m ，9.00m梁断面极不规则，形如“ ”梁高3.36m，梁截面面积为5.25m2。 　　④框架：柱断面尺寸2.1×1.2m ，9.00m梁断面规则，形如“ ”，梁。梁断面尺寸为0.877 m×2.58m，面积为2.26m2。 　　QA～ QB轴梁截面的三种形式： 　　⑴梁断面尺寸为1.13 m×1.4m，面积为1.582m2。形如“ ”。 　　⑵梁断面尺寸为1.13 m×1.525m，面积为1.723m2。形如“ ”。 　　⑶梁断面尺寸为0.4×1.08 2.48×1.68=4.598 m2，面积为1.582m2。形如“ ”。 　　2.3该项目钢筋品种很多，框架梁、柱主筋为Φ32，箍筋为φ14@100/200。QA、QB纵梁主筋为Φ32、Φ28两种，箍筋为φ12。4m层主次梁钢筋种类有Φ16、Φ18、Φ20、Φ22（封口梁及次梁）、Φ25（主梁）。板面筋为φ12，挑耳处的箍筋为二级钢筋14@200。梁板柱及剪力墙砼等级为C30，保护层厚度：梁30mm、柱35mm、墙板15mm。钢筋连接采用剖口焊连接和直螺纹机械连接。柱主筋采用直螺纹机械连接。焊条：HPB235用E43，HPB335用E50。 　　2.4因该项目预埋螺栓孔钢管很多，且9m层楼板有4个大的预留孔洞，因此设计时对于钢筋遇孔洞的布置做了相关规定： 　　2.4.1洞口处须按设计要求加配加强筋，主要是2φ10环向钢筋及φ8@200放射筋 。 　　2.4.2 Q1～Q2轴间预埋40号工字钢处有④号钢筋（7Φ28）穿过，工字钢安装前腹板需按钢筋位置钻孔。 　　2.4.3框架配筋中，箍筋凡遇螺栓套管底部安装洞口断开并锚入梁内30d 洞深（从梁边起算）。 　　2.4.4框架配筋中，13号箍筋在螺栓套管底部安装洞口处可不设，梁纵筋在梁端部与螺栓套管相碰，可提前向柱所在方向弯折避开。 　　2.4.5④号框架中的挑耳箍筋Φ14@200遇孔断开。空气冷却器室墙板钢筋穿过孔洞者均在洞边截断并弯钩（墙板预留插筋，锚入梁柱250mm）。 　　................ 　　本稿是一篇工业项目主体结构的施工方案，编制于近代年，全文约1.2万余字，架构比较完整，内容较全，工艺、措施较详细。主要内容框架： 　　1.编制依据 　　2.项目概要 　　3.施工部署 　　4.施工方法 　　5.质量保证措施 　　6.成品措施 　　7.安全文明措施 　　8.危险源辨识和预防 　　9.环保、职业健康措施 　　10.附模板工程计算书

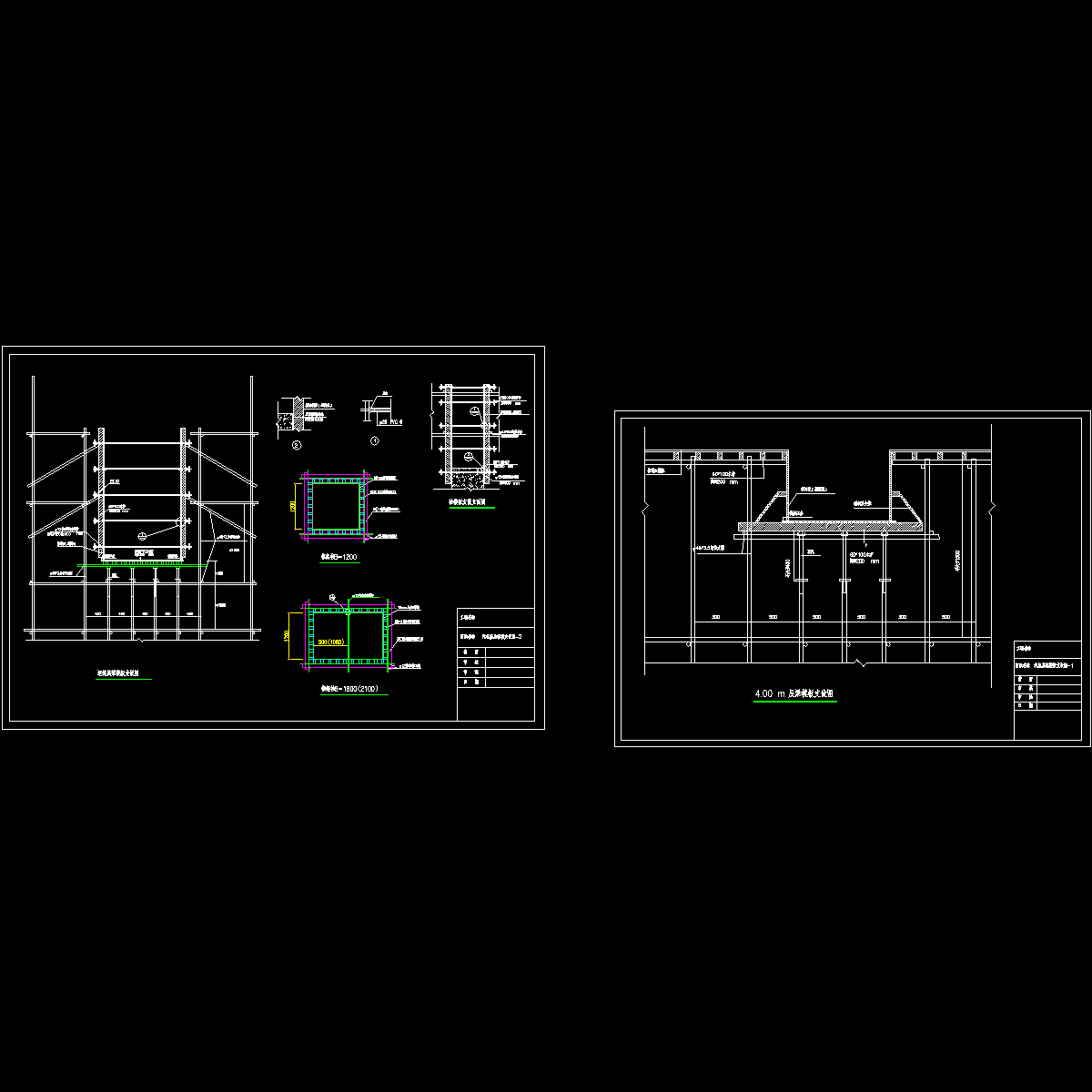

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
