[CAD]凝汽式汽轮发电机组低热值燃料电厂热控全套图纸.dwg

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为新建工程，建设规模为2×135MW凝汽式汽轮发电机组，配2×440t/h循环流化床锅炉，不堵死扩建条件。采用炉、机、电集中控制方式，两台机组合设一个单元控制室。 　　全套图纸共分6部分，上百张图纸、表格、文档该附件为其中的第4部分 ；包括图纸内容为：凝结水循环水疏水、润滑、EH油、汽机、发电机本体、除氧、高加、给水、电动给水泵等的控制及检测部分

03.dwg

02.dwg

01.dwg

ml.dwg

04.dwg

04a.dwg

05.dwg

08ml.dwg

k0209-021.dwg

k0209-03.dwg

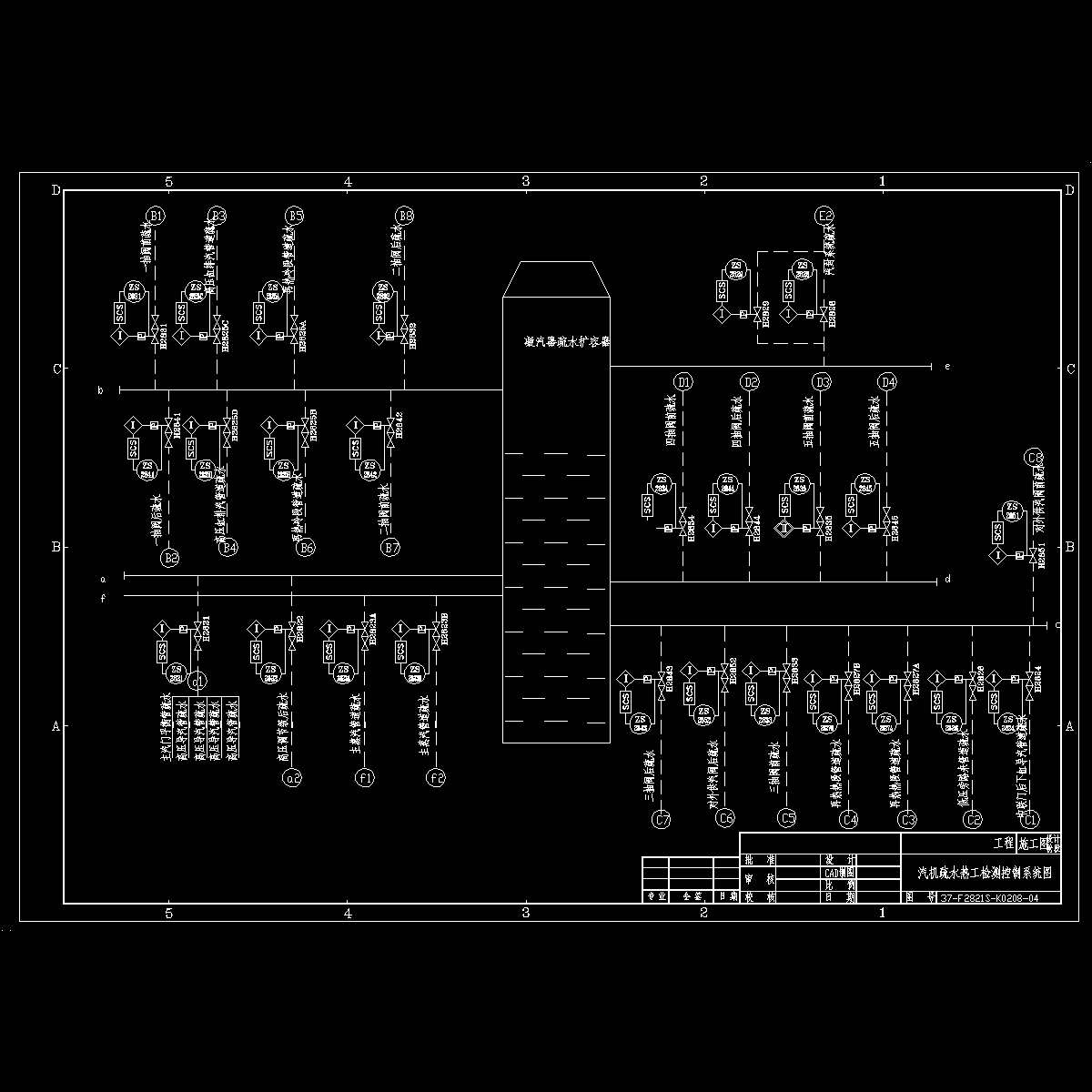

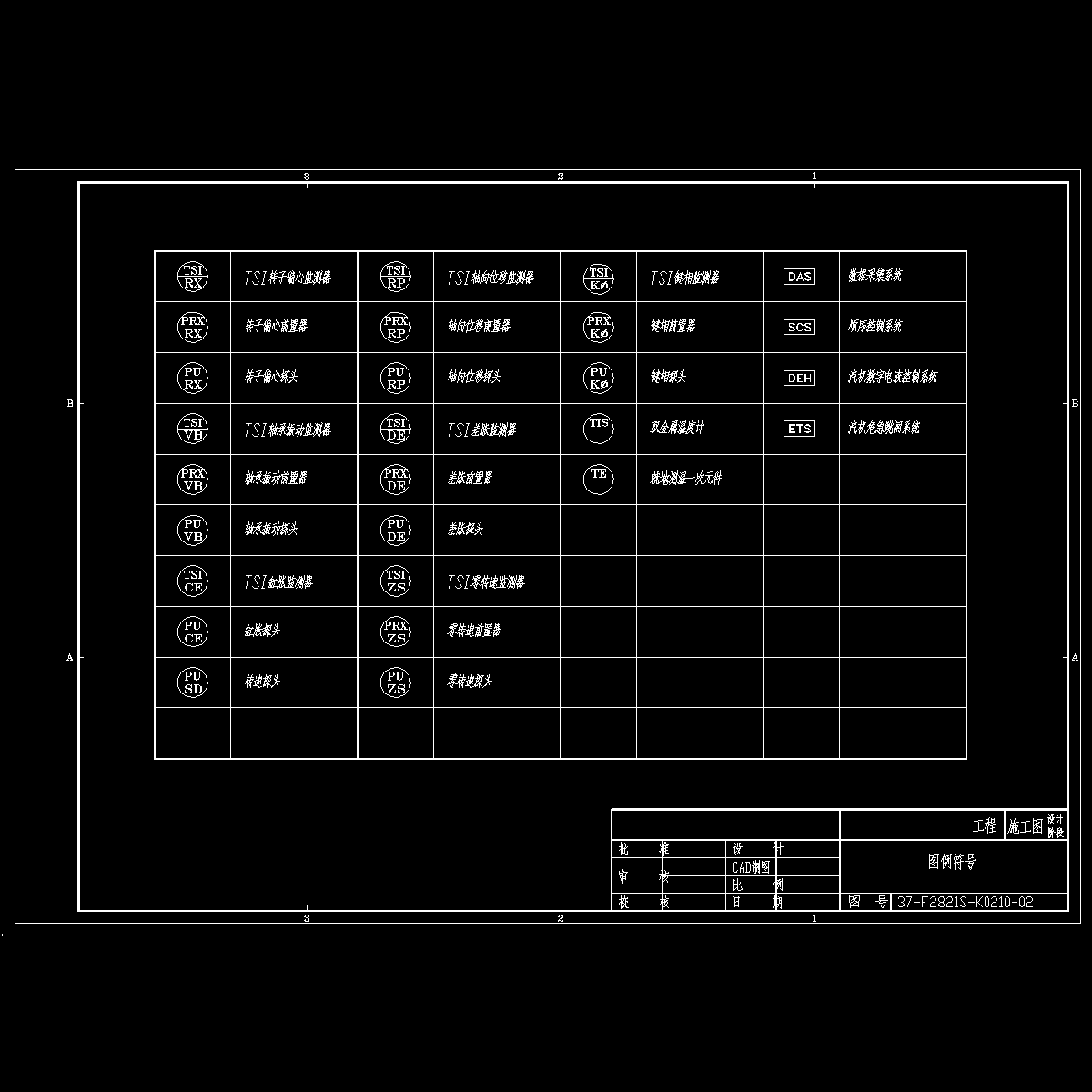

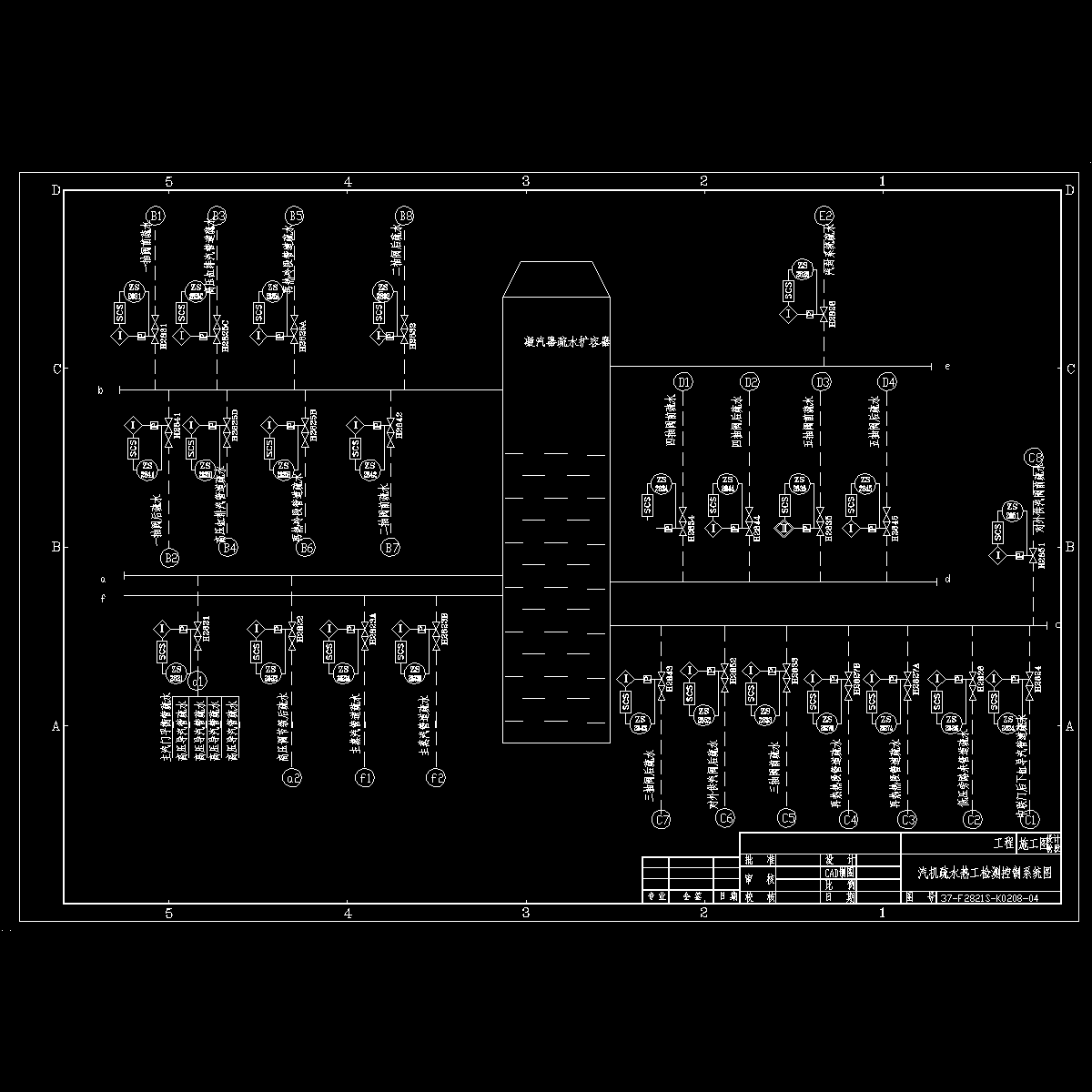

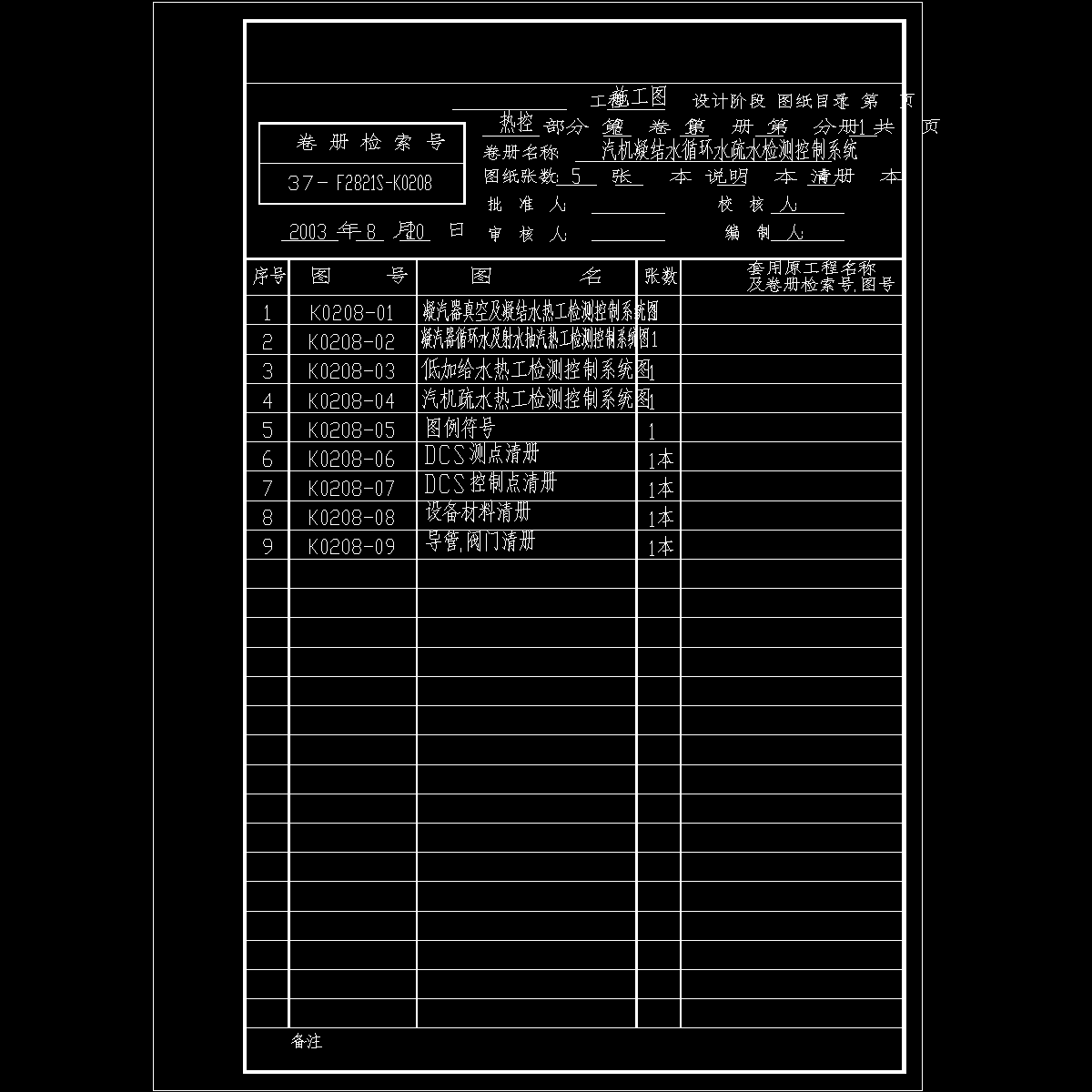

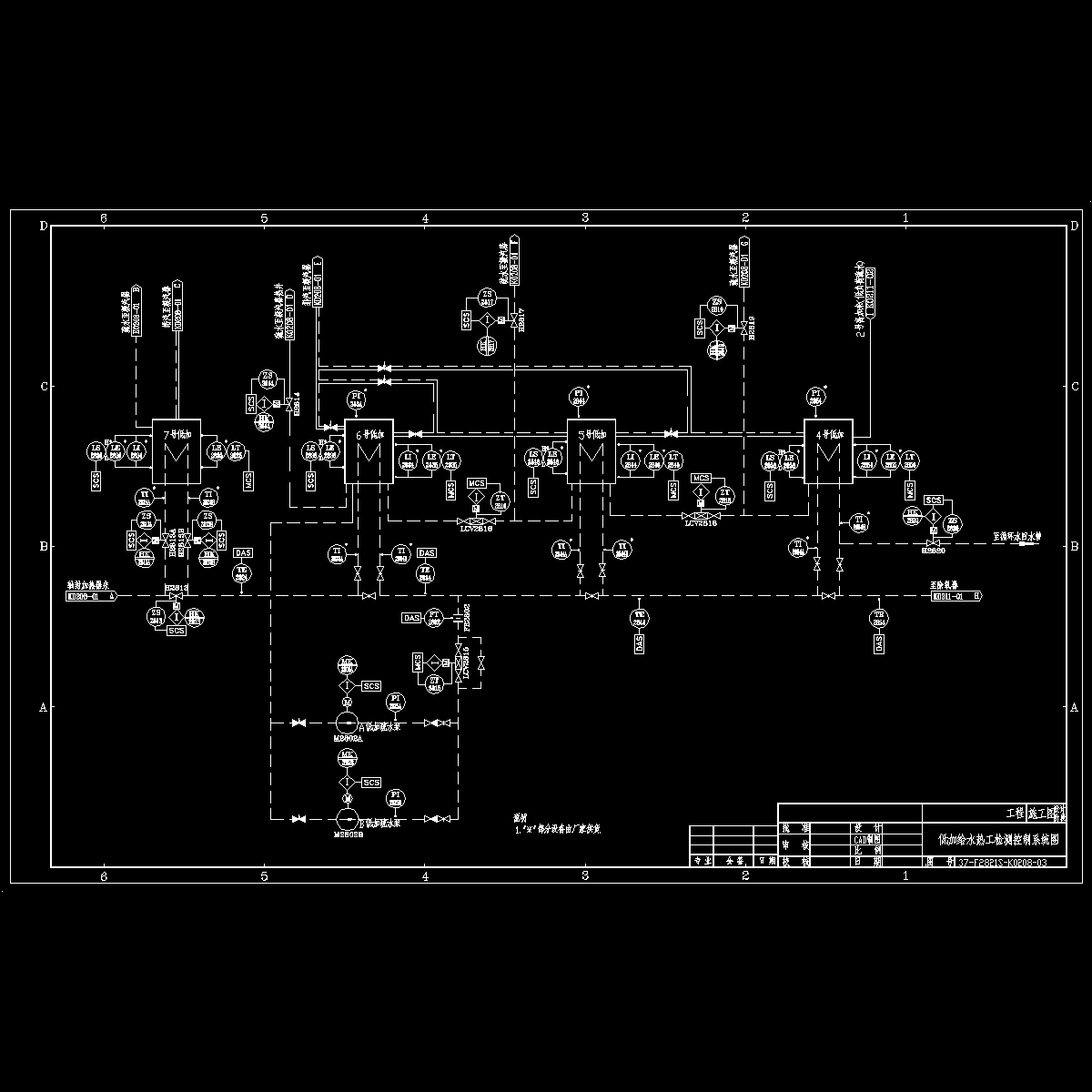

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
