3层幼儿园电气设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2063.9平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：新疆
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,通信系统,有线电视和卫星接收系统,广播系统

附件详情

• 1、电气设计说明
• 2、 配电箱系统 图
• 3、弱电系统图
• 4、 照明平面图
• 5、插座动力平面图
• 6、 弱电平面图
• 7、防雷接地平面图

附件详情

该附件是[新疆]三层幼儿园全套电气施工图纸，工程属多层民用建筑，总高度16.5米，总建筑面积2063.9平方米。
电气设计包含配电系统设计、照明灯具布置、防雷接地系统设计、插座动力系统设计、电铃系统、广播系统、有线电视系统设计、视频监控系统设计、电话等。

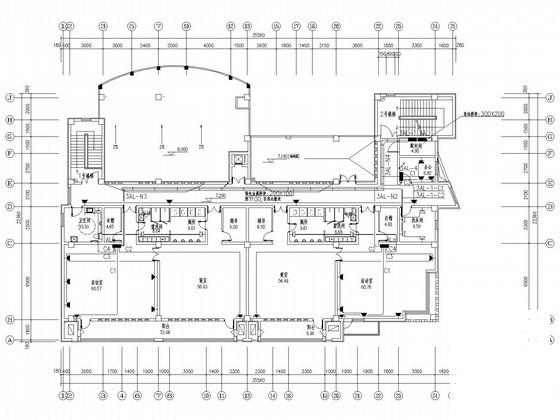

三层插座平面图

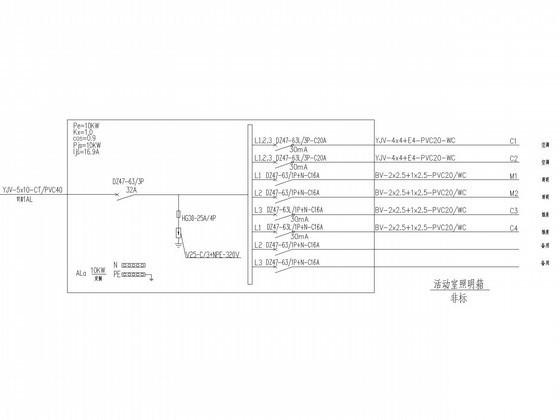

配电箱系统图

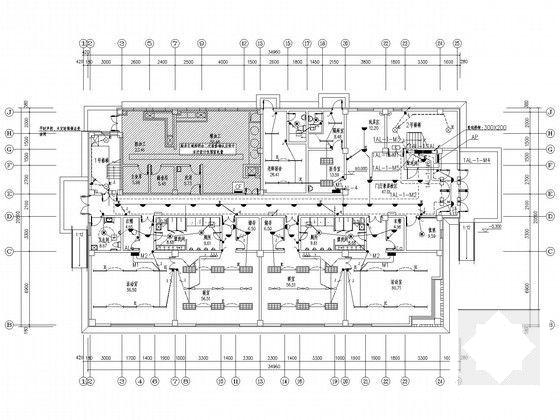

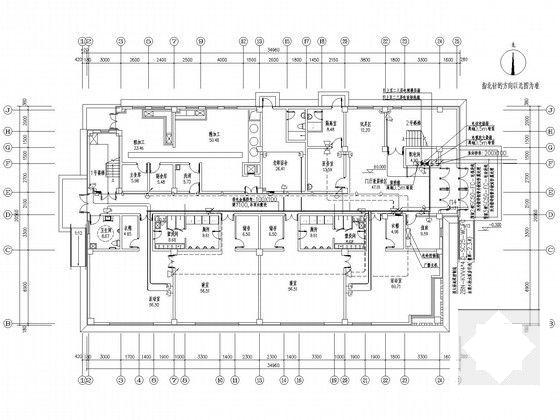

一层弱电平面图

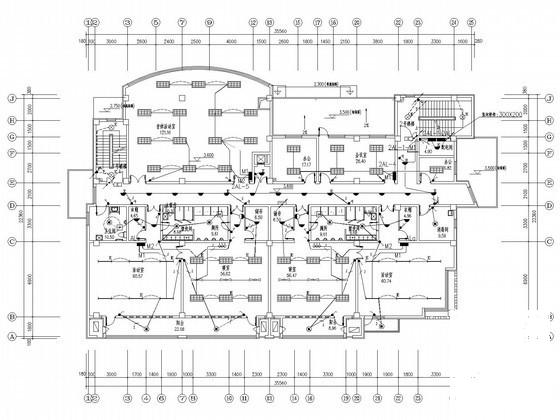

一层照明平面图

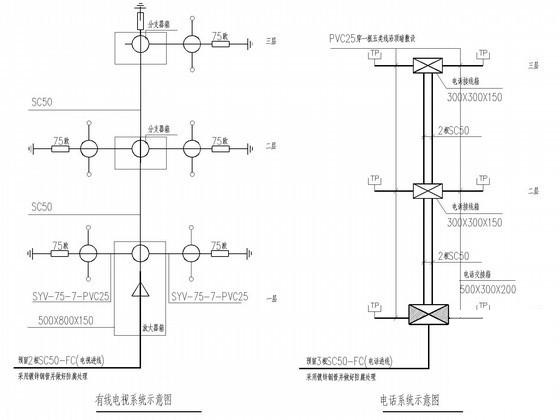

弱电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
