小游园景观给排水设计CAD施工图纸.dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一个小游园的给排水设计。排水设计说明: 1、排水采用HDPE双壁波纹管，承插橡胶圈封口。 2、雨水井采用?700砖砌圆形雨水检查井，参见S211-28-5，道路雨水口采用边沟式单篦雨水口.绿地中雨水口采用平篦式单篦雨水口。 3、排水工程应与土建工程密切配合，做好预埋、预留工作，施工安装参见给水、排水标准图集。 4、雨水排入城市雨水系统,污水排入城市污水系统。 5、管道开挖、基础作法参照上海市政工程管理局提供的更聚氯乙烯(UPVC)加筋管室外排水管道工程设计通用图集。 6、雨水口连接管采用DN225HDPE双壁波纹管。

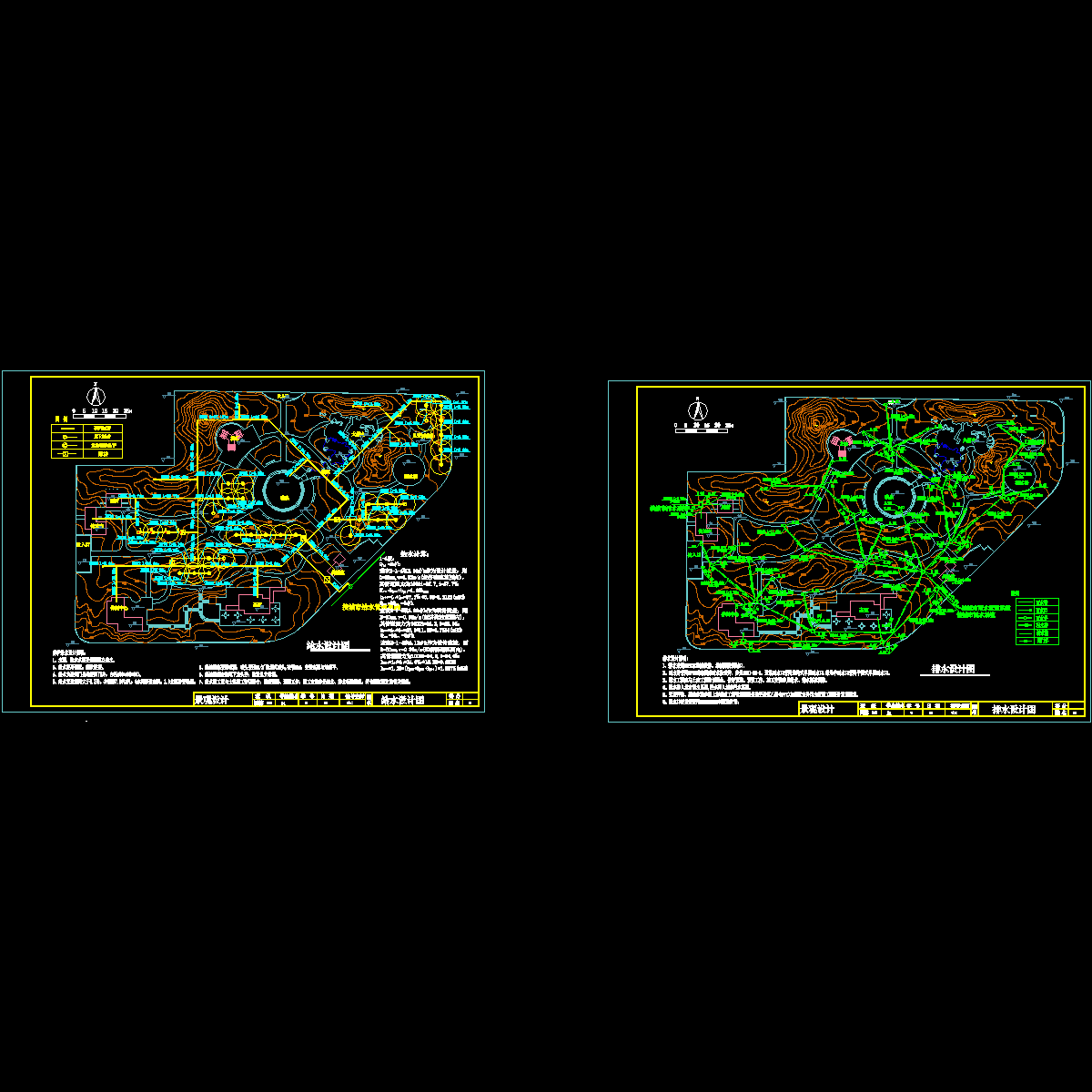

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
