一份现代风格四千平经济适用房小区7层住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-2-19 09:05:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计效果图:无
  • 项目所在地:河南
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0, CAD2000
  • 建筑设计面积:4167.69平方米
  • 占地面积:970.30平方米
  • 建筑地上层数:7层
  • 住宅类型(型体):板式

附件详情

7层中 高层住宅 ;结构型式:混合结构;抗震设防烈度为6度;建筑工程等级三级;耐火等级为二级;
屋面防水等级二级;建筑物设计使用年限为50年。
工程总建筑面积为4167.69平方米,基底面积为970.30平方米。住宅部分面积为2783.58平方米,其中阳台面积为77.76平方米; 商业网点部分面积:1384.11平方米。
工程建筑高度为22.60m。工程C套型为四类住宅。

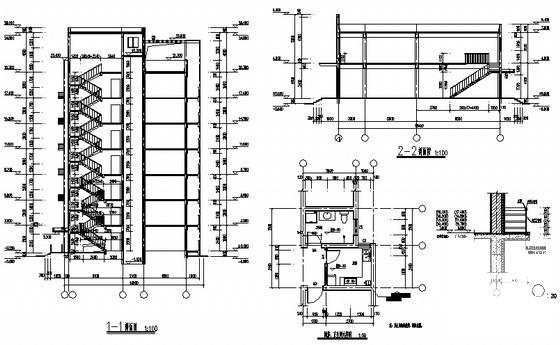

剖面

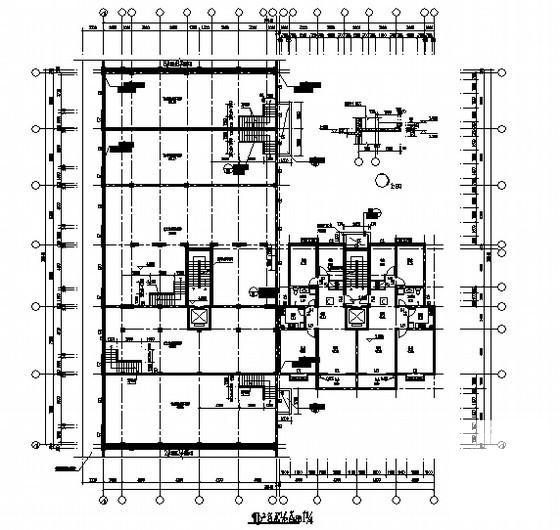

平面

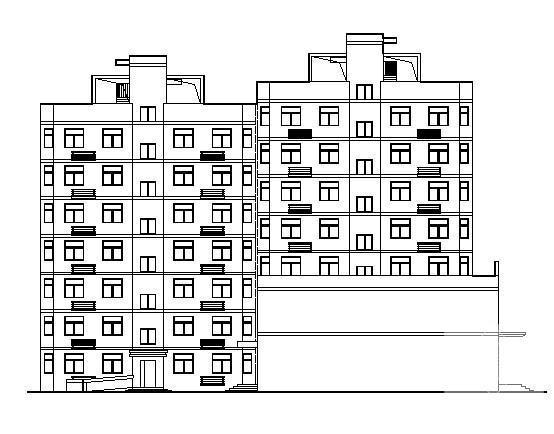

背立面图

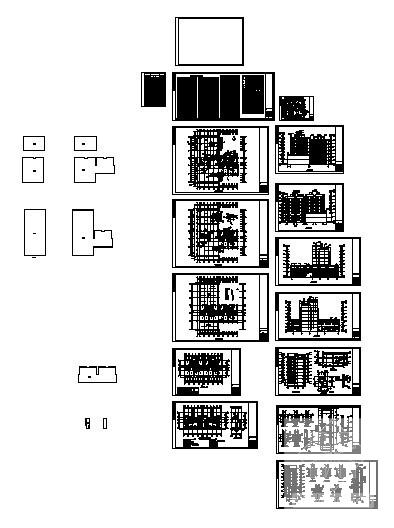

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

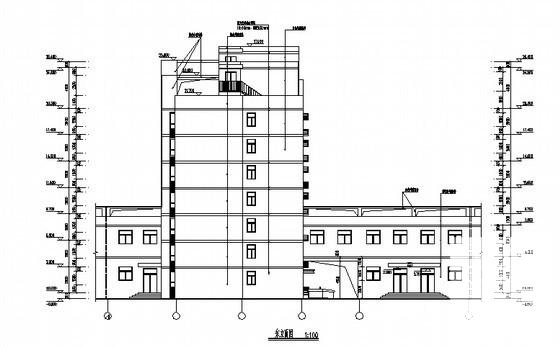

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
