ABB中压开关柜设计CAD图纸(醋酸乙烯).dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某高压配电站ABB中压开关柜应用图纸，包括一、二次图；中石化集团四川维尼伦厂天然气乙炔工程6kV中压开关柜部分共设4座开闭所：920总配电室、乙炔装置、醋酸乙烯装置、聚乙烯醇装置。所有进线柜、母联柜、馈线柜均采用ABB REF542plus综合保护装置；

1.dwg

2.dwg

10.dwg

3.dwg

4.dwg

5.dwg

6.dwg

7.dwg

8.dwg

9.dwg

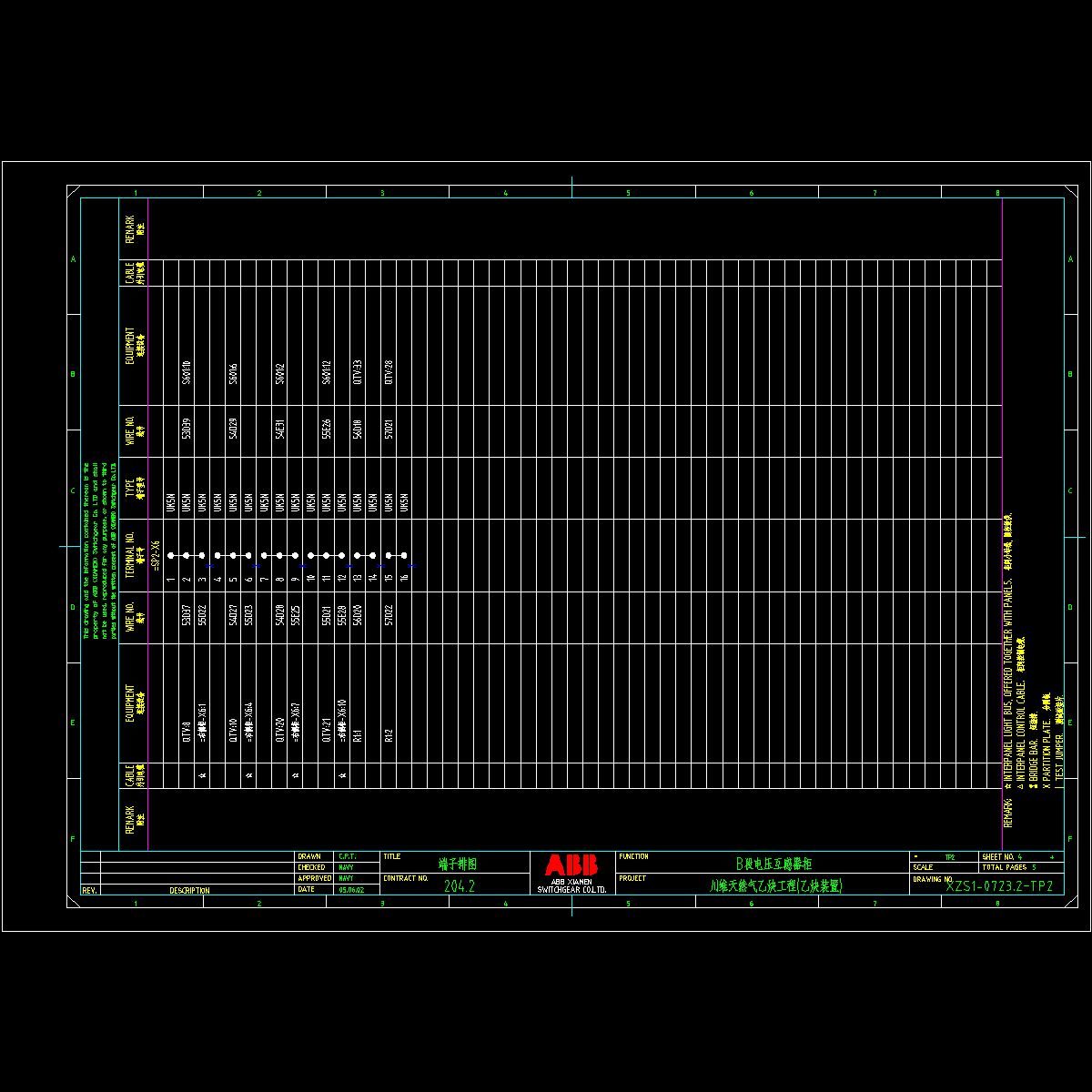

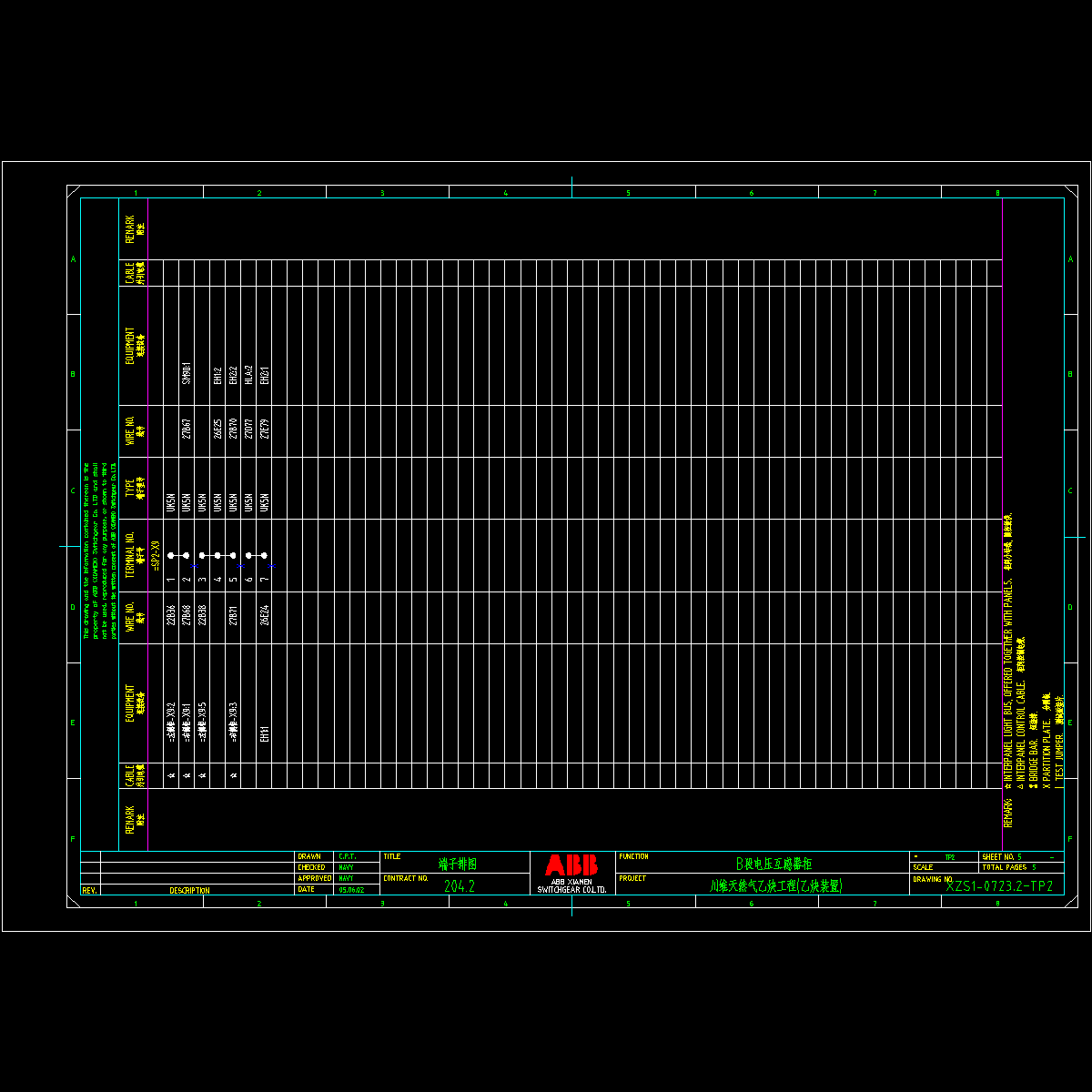

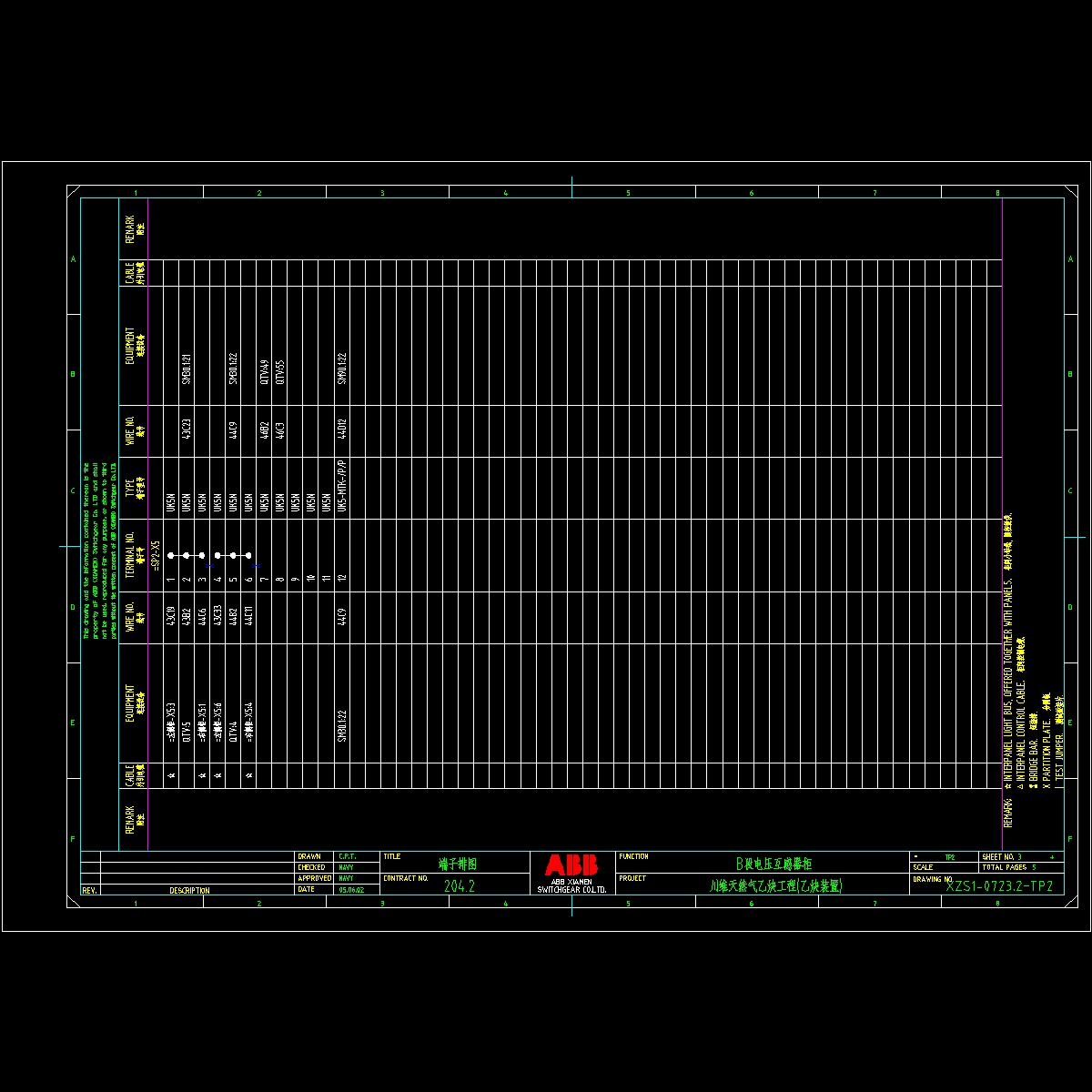

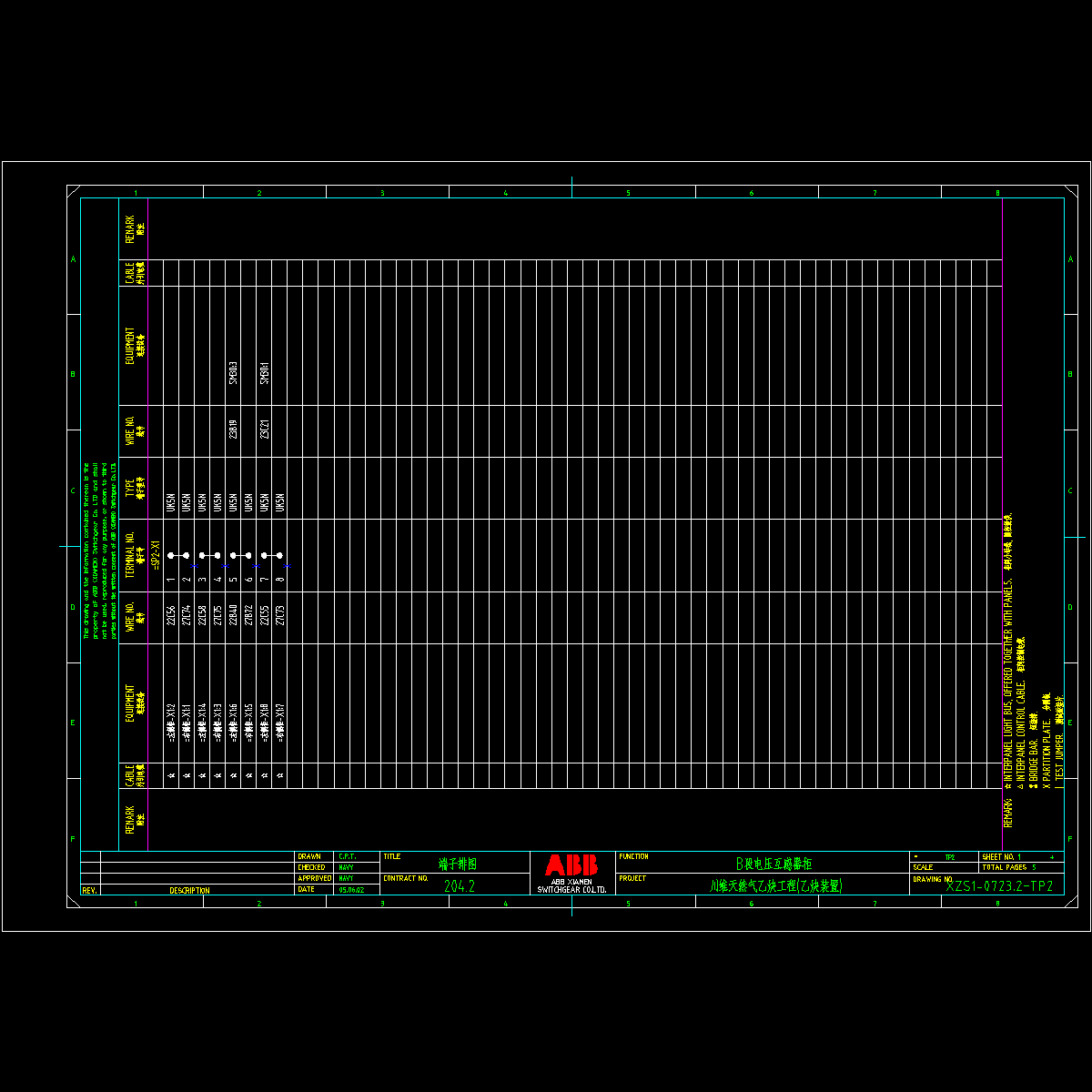

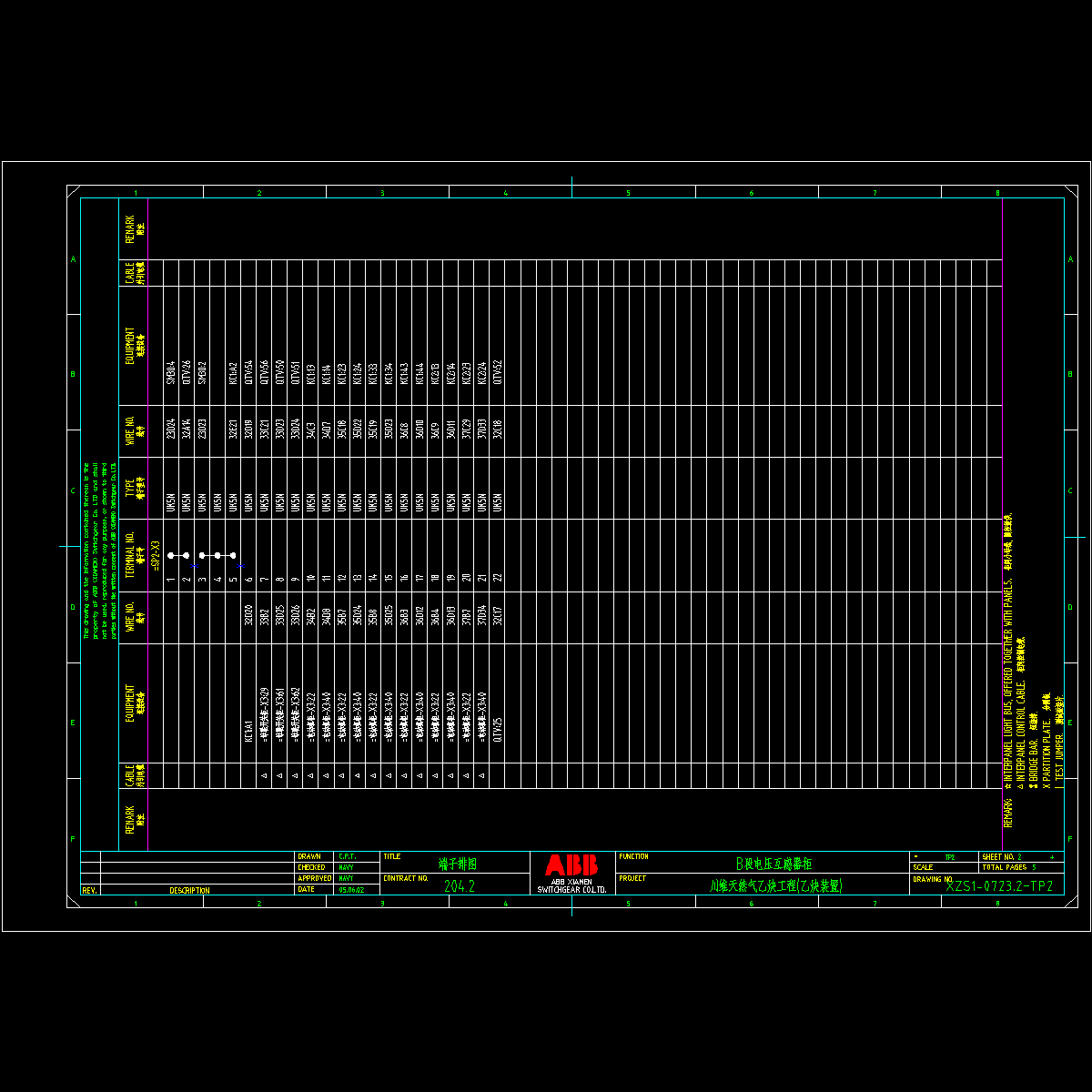

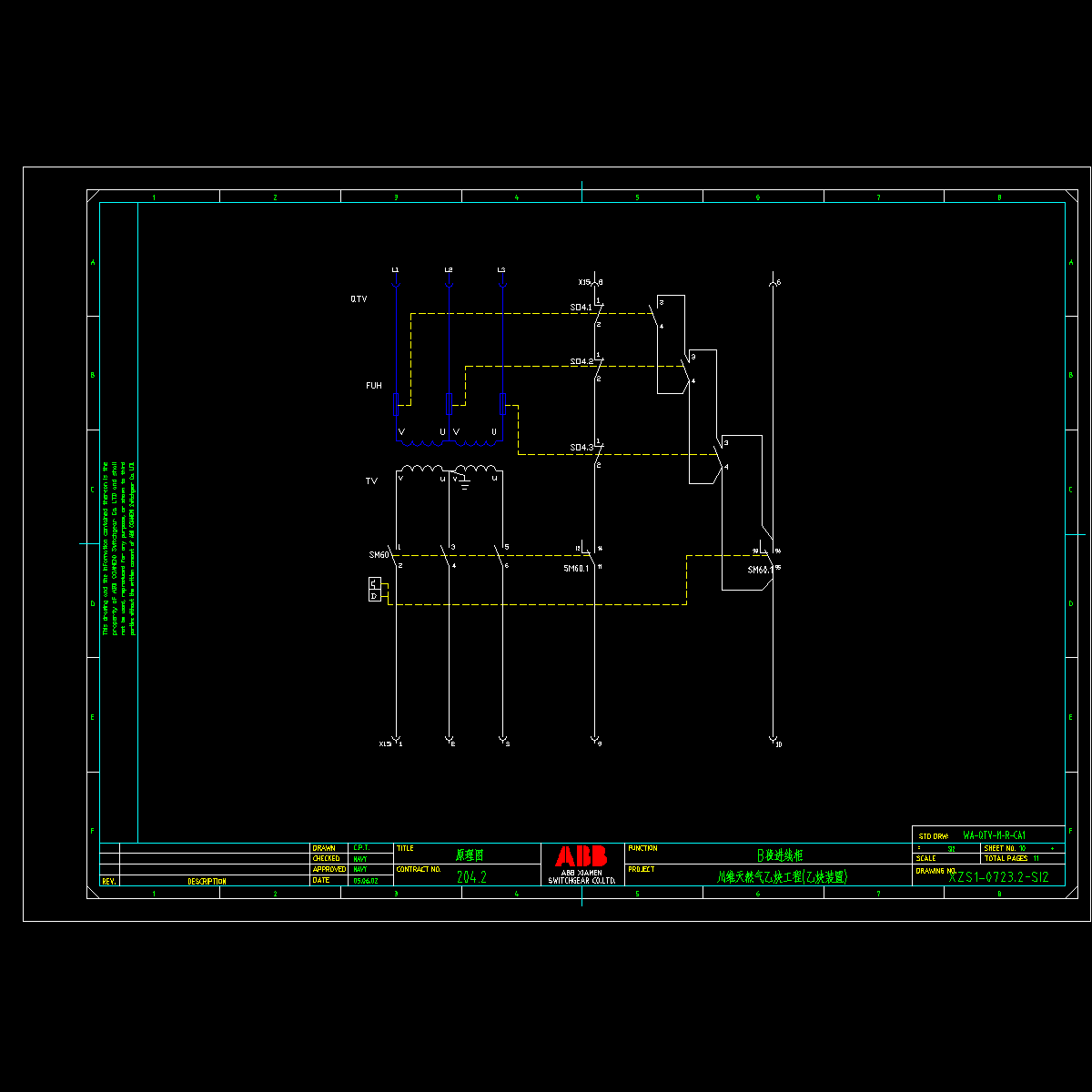

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
