[CAD]20KVKYN-24系列开关柜电气设计图纸(控制原理)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

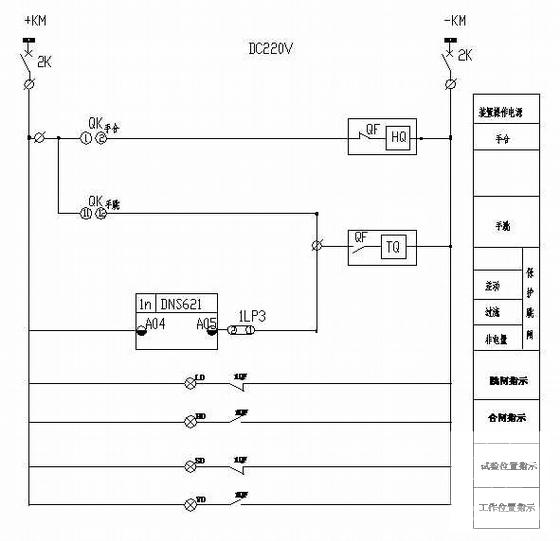

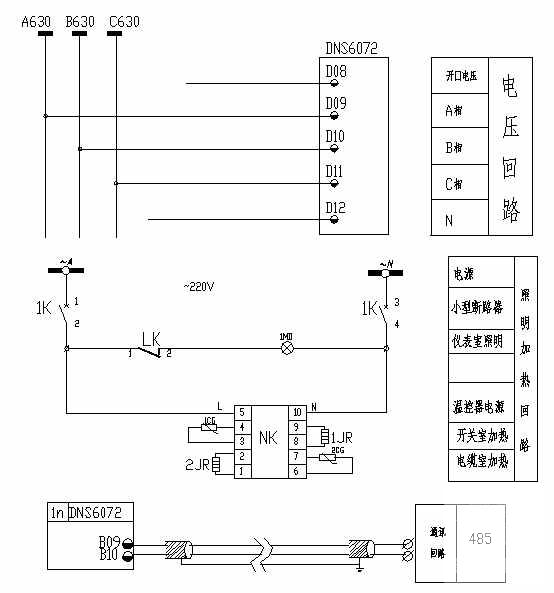

该资料为20KV KYN-24系列开关柜电气设计，具体包括：KYN-20KV电源进线柜、进线隔离柜、进线开关柜以及变压器出线柜、PT柜电压回路等控制原理及接线。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
