2万亩节水灌溉建设项目CAD施工图纸（低压管道灌结合滴灌）.dwg

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该套图纸是一份完整的关于节水灌溉（滴灌 低压管道灌）方面的施工图。 该项目规划面积2万亩，根据《水利水电工程等级划分及洪水标准》SL252-2000的规定，工程规模为小（1）型；工程配套的建筑物过水流量较小，根据《灌溉与排水工程设计规范》GB50288-99的划分范围，建筑物的工程级别为5级。 　　 [灌溉系统设置] 　　 1号、2号、3号、4号系统为自压低压管道灌；5号到9号为加压滴灌系统。其中：11677亩果树（杏子）地采用低压管道灌节水技术；4323亩经济果林(红枣)地采用滴灌节水技术；4000亩棉花地采用滴灌节水技术。6、7号滴灌系统用地下水，其余的全部用地表水。 　　[主要设计内容] PVC管184km、闸阀井320座、排水井248座、挖方30.43万m3、填方29.38万m3、镇墩 1368座。 　　 　　65张图，

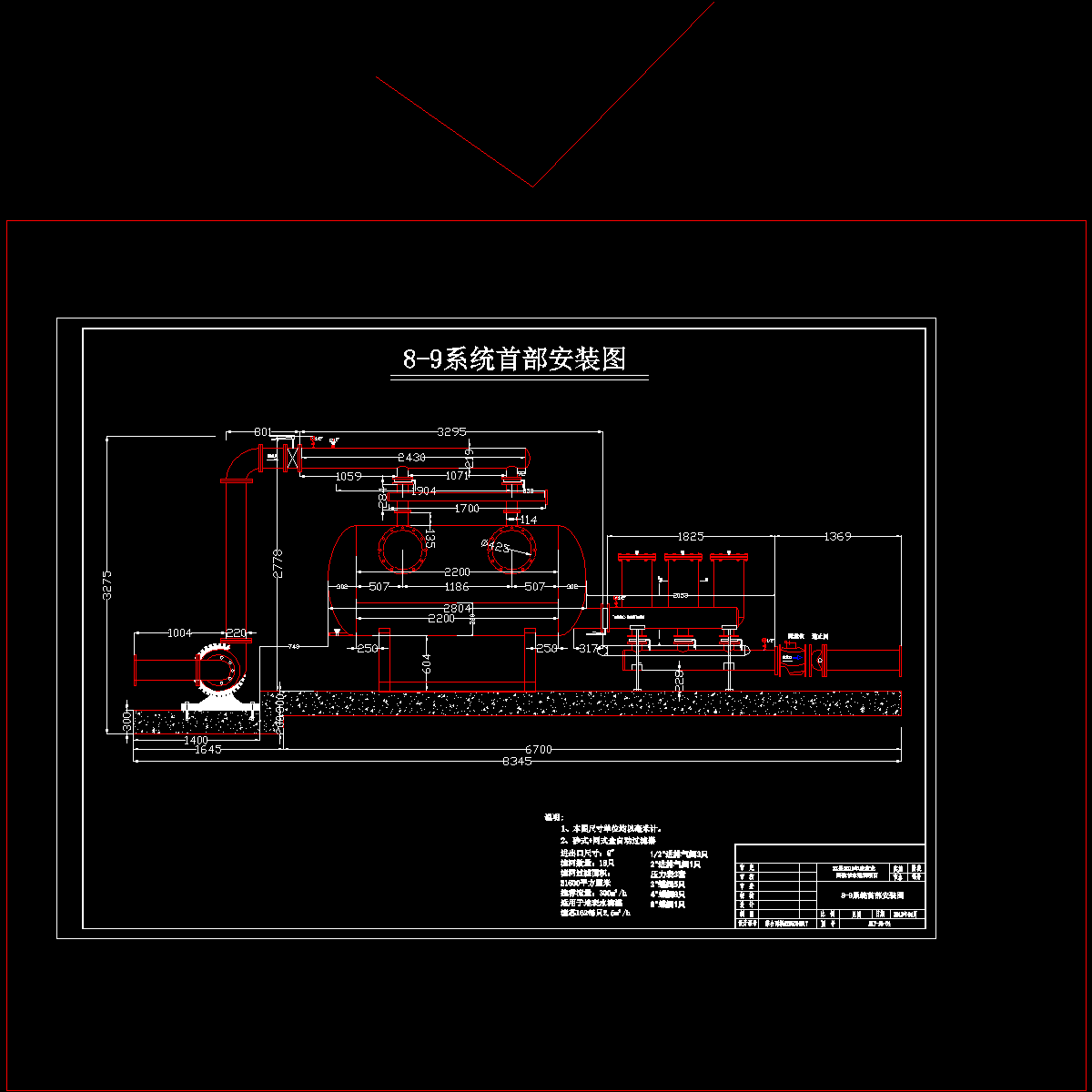

砂式过滤器.dwg

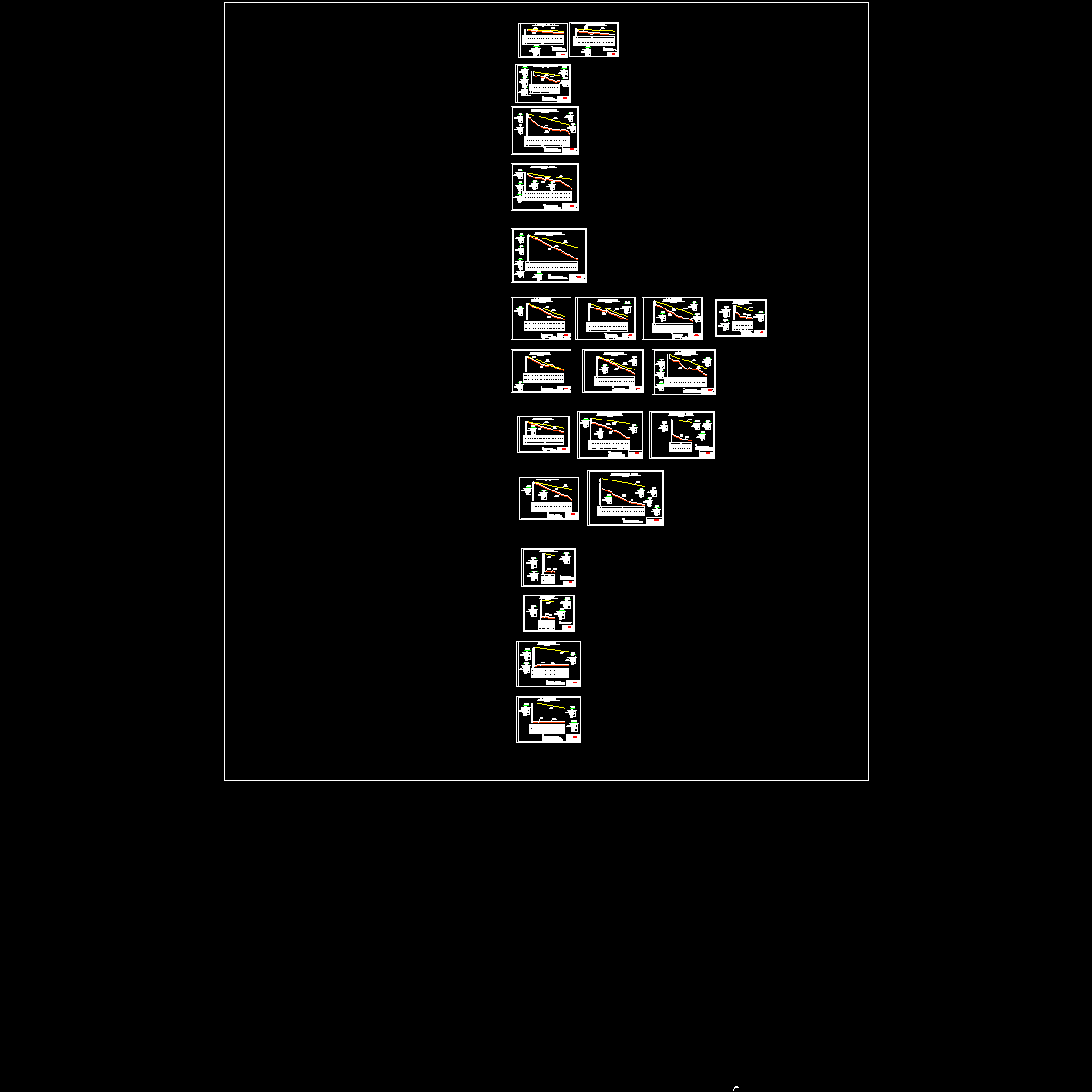

阿克陶县纵断面4.6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
