[CAD]11层办公楼空调给排水图纸.dwg

0 主题	0 帖子	1558 积分

Rank: 8 Rank: 8

发表于 2020-11-9 20:34:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

某办公楼空调系统及给排水图，包括一层暖气及空调机房布置图、一层消防及给排水平面图、2～11层风管布置图、标准层冷凝水布置图、2～11层水系统平面图、空调水系统图、采暖系统图、消防系统图、一层喷淋系统图、低区给水系统图、消防水池及泵房平面图、水箱间大样。

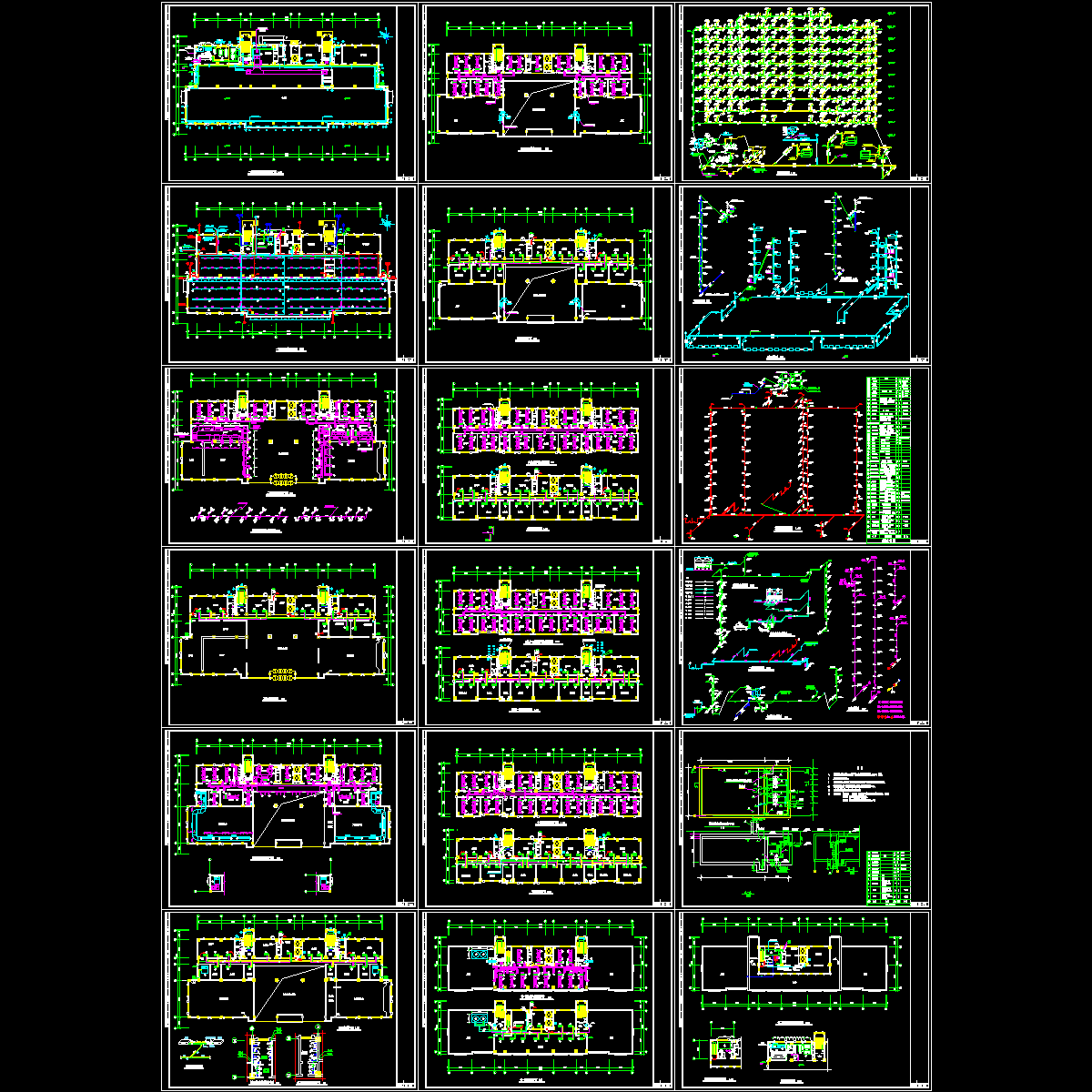

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.21 MB

下载售价: 100 积分 赚积分
