[CAD]纪念馆二、3层消防改造和地下消防泵房改造图纸.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计范围：二、三层消防改造和地下消防泵房改造。 　　消防给水系统：1、室内消火栓设计流量：20L/s，火灾延续时间2h；室外消火栓设计流量：30L/s，火灾延续时间2h；自动喷水系统设计流量：33L/s，火灾延续时间1h。 　　在室外地下室内原有一座钢筋混凝土消防水池，总有效贮水量500吨。 　　室内消火栓：在地下消防泵房内设有二台消火栓加压泵，一用一备。每台水泵流量20L/s,扬程42m。 　　室外消火栓：消防泵房内的室外消火栓加压泵每台消防水泵流量30L/s,扬程52m。室外消火栓系统用水由市政给水和设在地下的消防泵房内的室外消防泵同时供应。市政给水与室外消火栓系统相连处设置防污隔断阀。 　　自动喷淋系统：该项目按《自动喷水灭火系统设计规范》中的中危险Ⅰ级进行设计的。喷淋强度6L/min.m 2,作用面积160m设计。 　　建筑灭火器设置：该项目灭火器配置按中危险级设计，设置方式为每套消火栓箱下面设4kg磷酸铵盐干粉灭火器3具，把建筑灭火器置放在高0.2m的托架上。 某纪念馆二、三层消防改造和地下消防泵房改造图

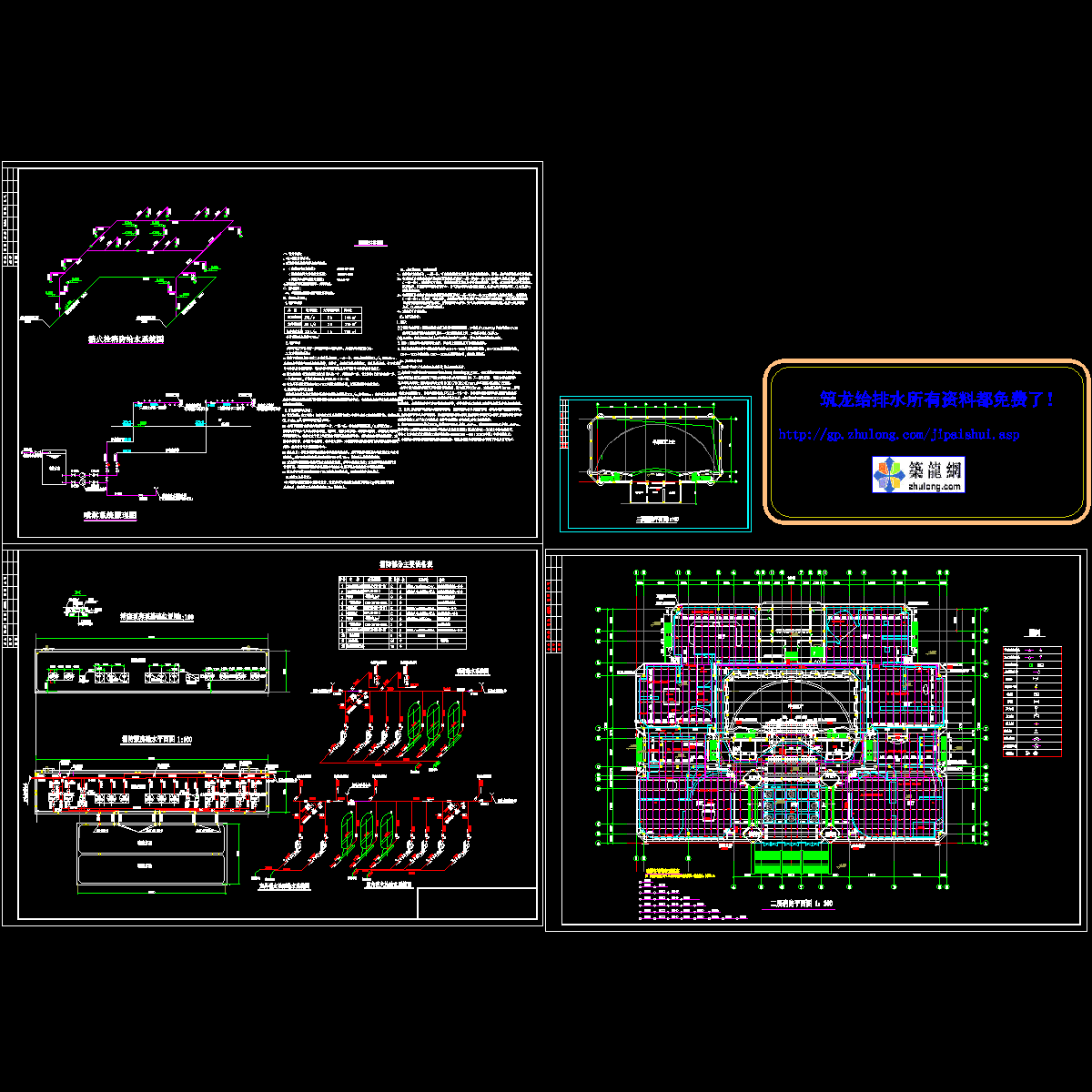

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
