一、项目概要

该项目为消防站项目，总建筑面积共计7999.11m2。由1栋消防站和1栋训练塔组成。消防站由主队楼和辅助楼组成，其中主队楼吊一层和地上四层共五层，高22.9米，为多层公共建筑。辅助楼吊二层和地上四层共六层，高23.7m，为多层公共建筑。训练塔吊二层和地上八层共十层，高35.1m，为二类高层建筑。参考图纸：22张。图纸类型：DWG。设计年代：近代。

二、设计范围

建筑物 电气设计 、建筑物防雷、接地设计、建筑物室外管网设计、电视、电话、网络仅预留弱电通道。

三、负荷等级

弱电机房、应急照明、变配电室等用电按二级负荷供电，其余负荷按三级负荷供电。

四、图纸展示

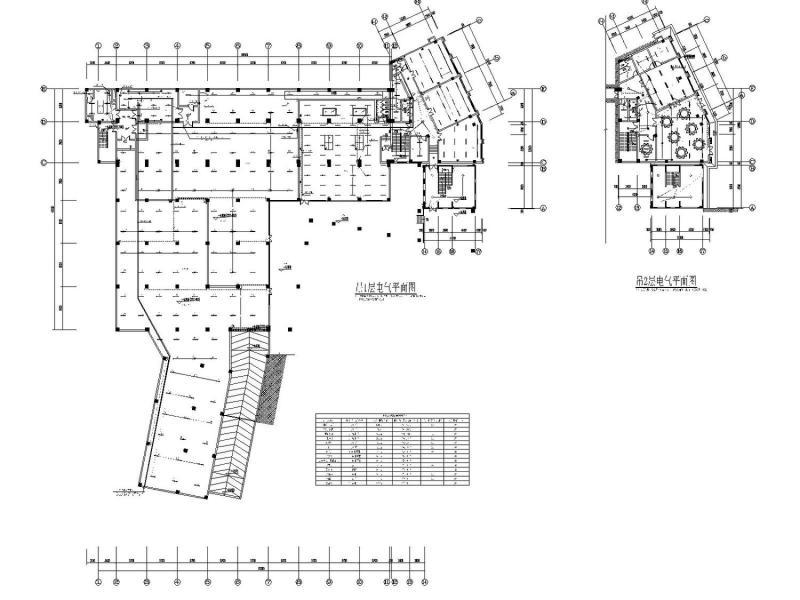

吊1、2层电气平面图

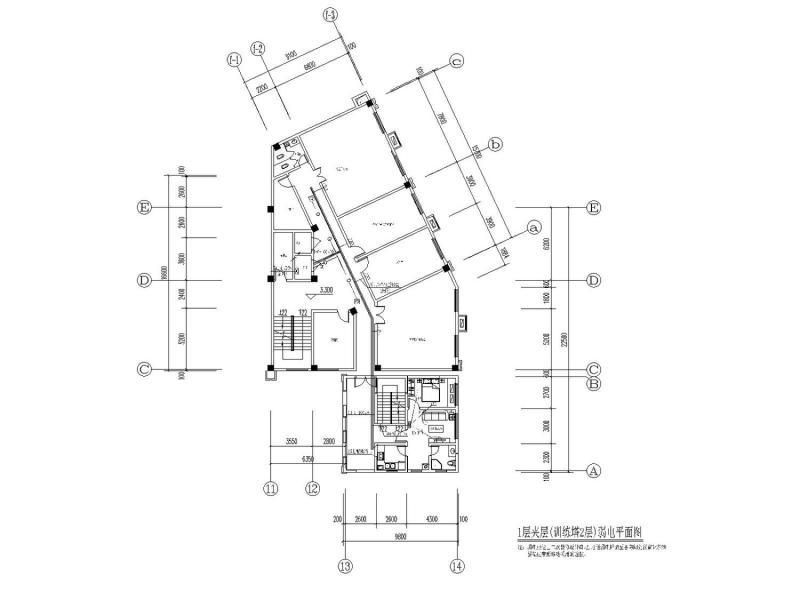

1层夹层(训练塔2层) 弱电平面图

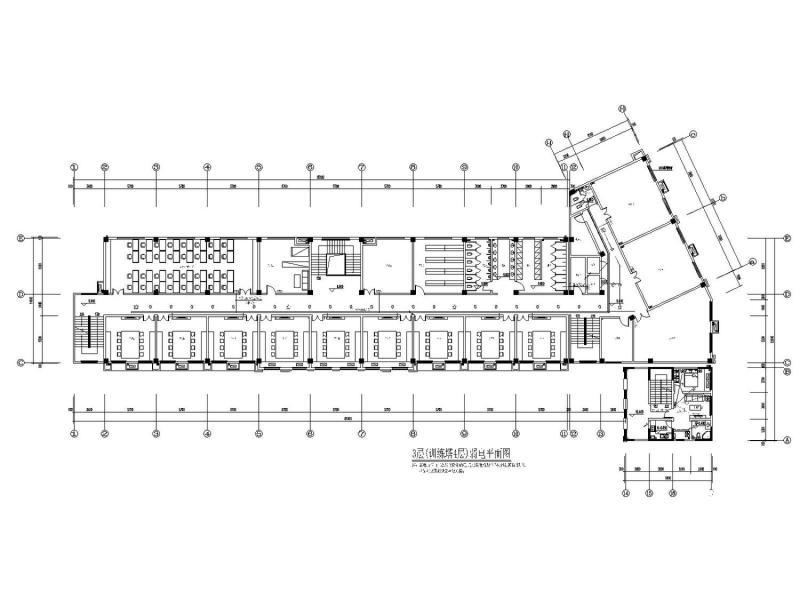

3层(训练塔4层)弱电平面图

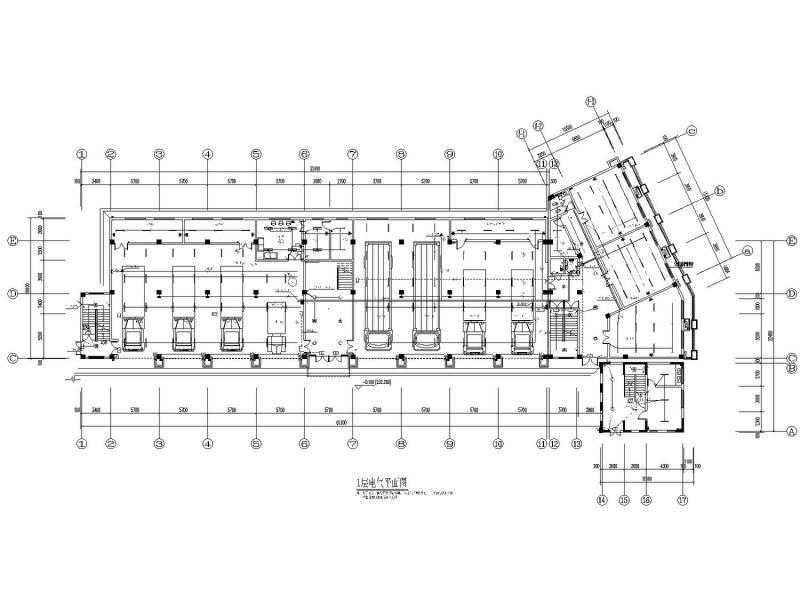

1层电气平面图

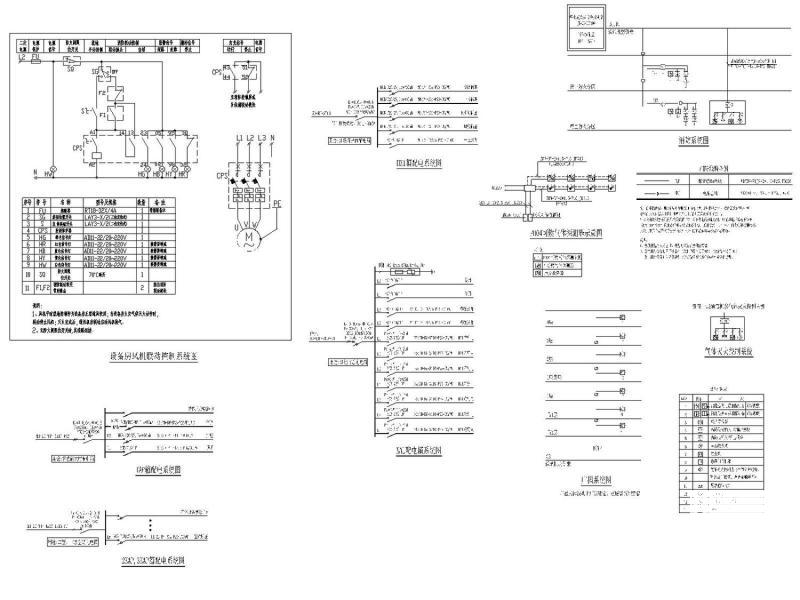

设备房风机联动控制系统图

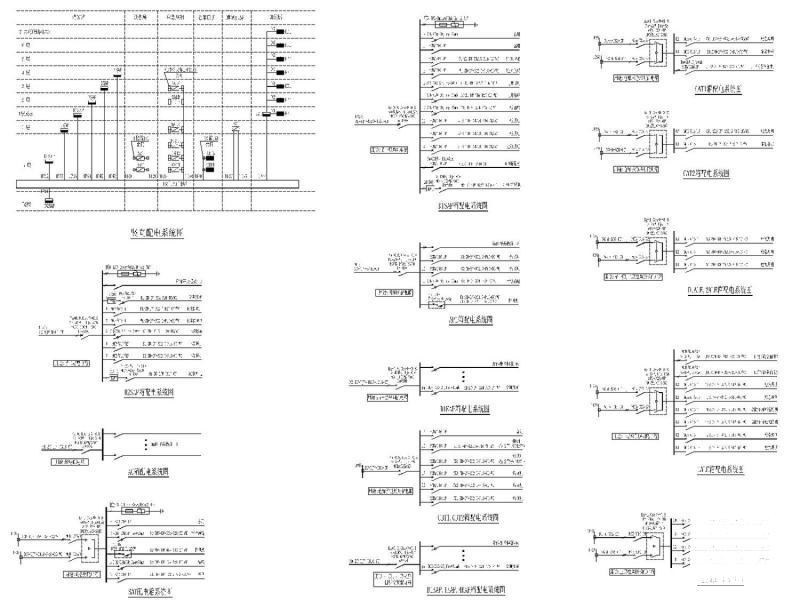

配电箱系统 图

变压器配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
