[CAD]41086平米9层中国气象科技大厦电气成套图纸(TN-S)

dfgaacc · 发表于 2020-10-26 21:11:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

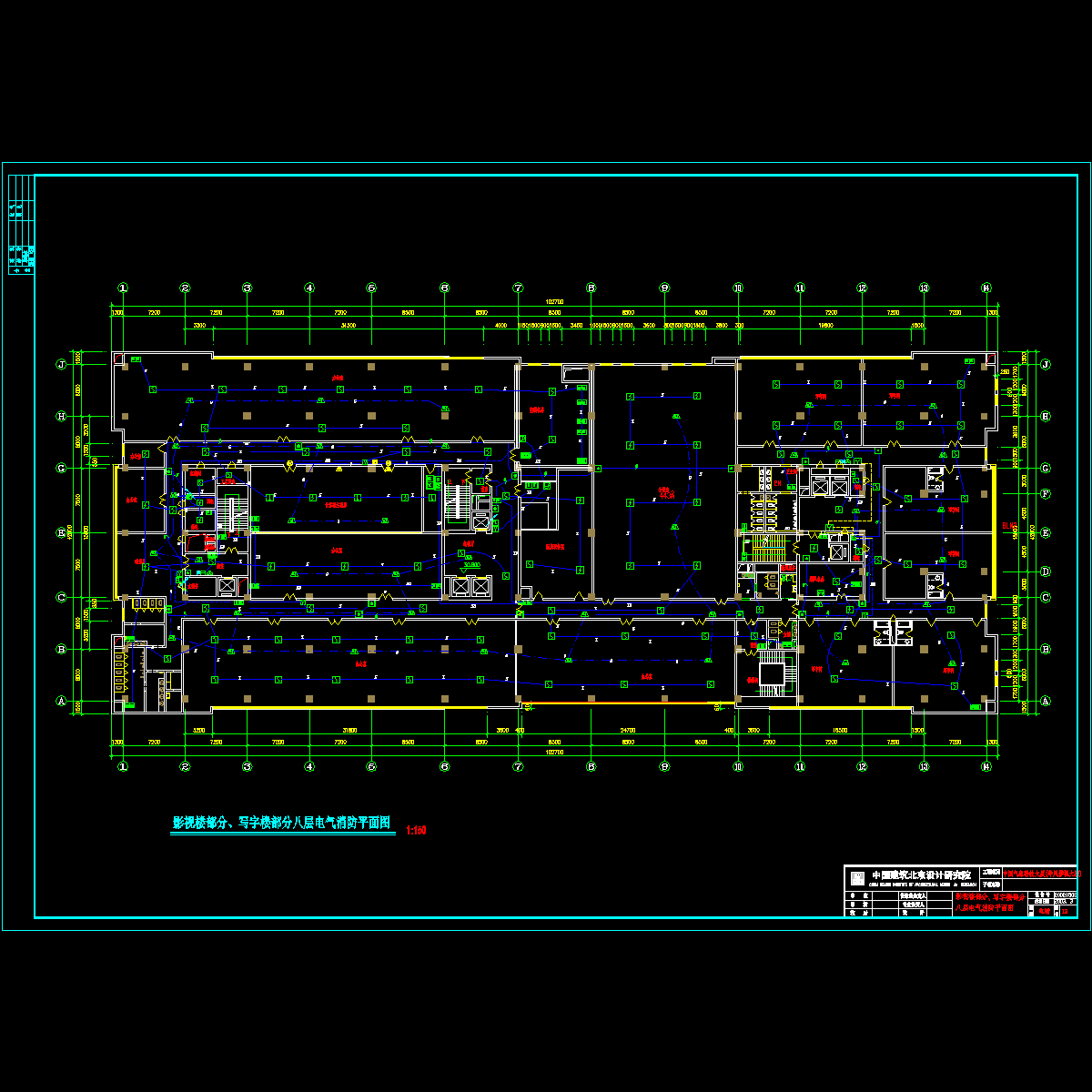

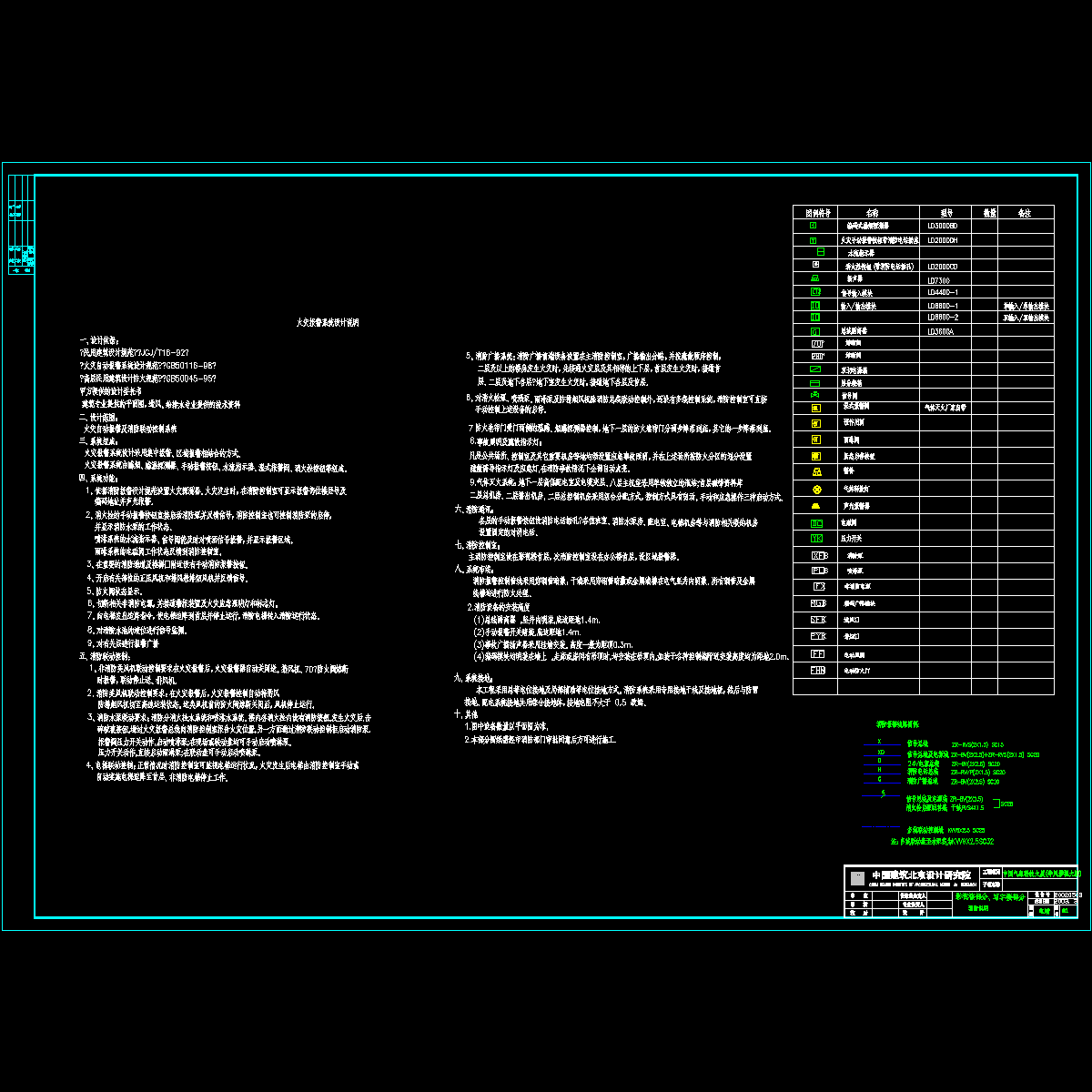

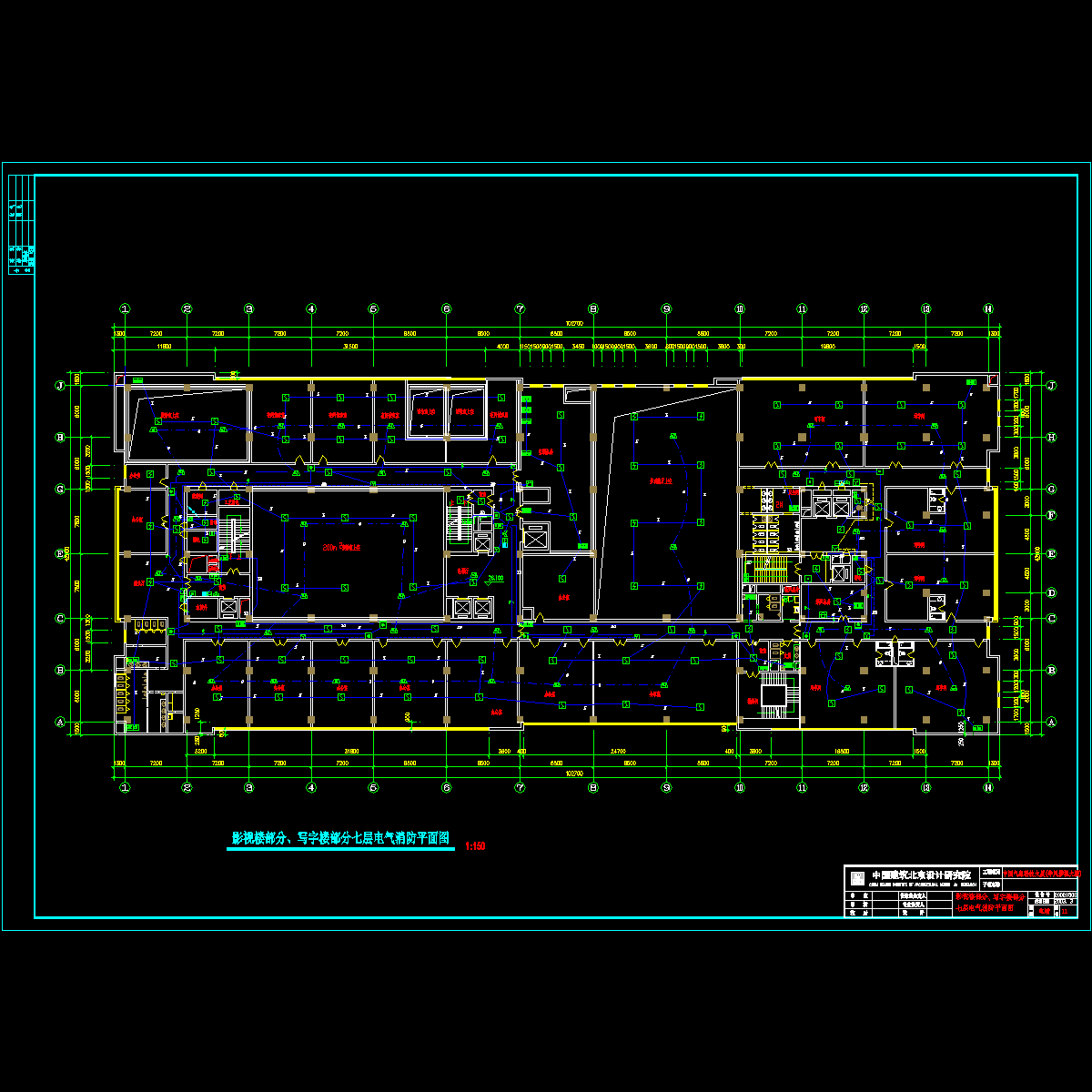

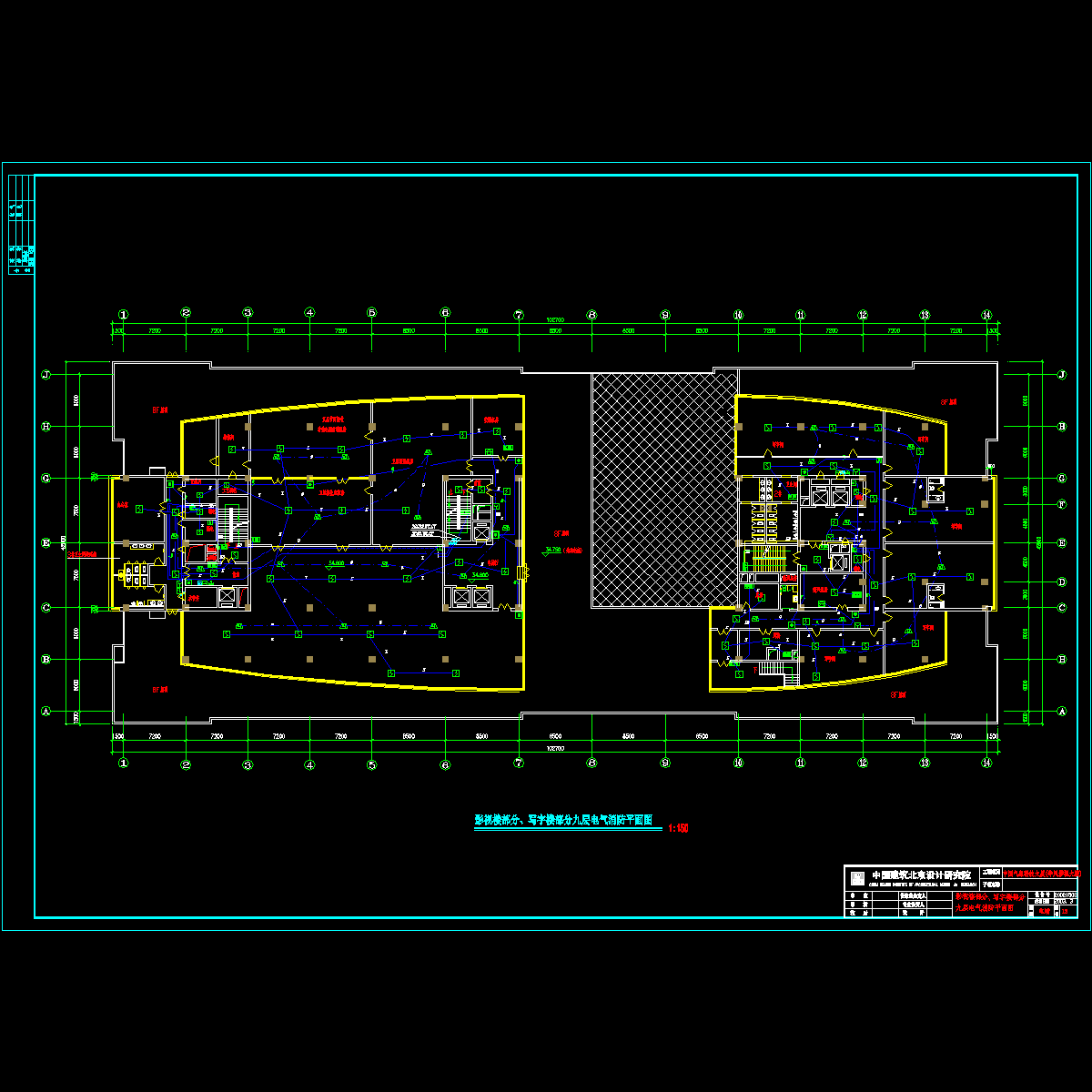

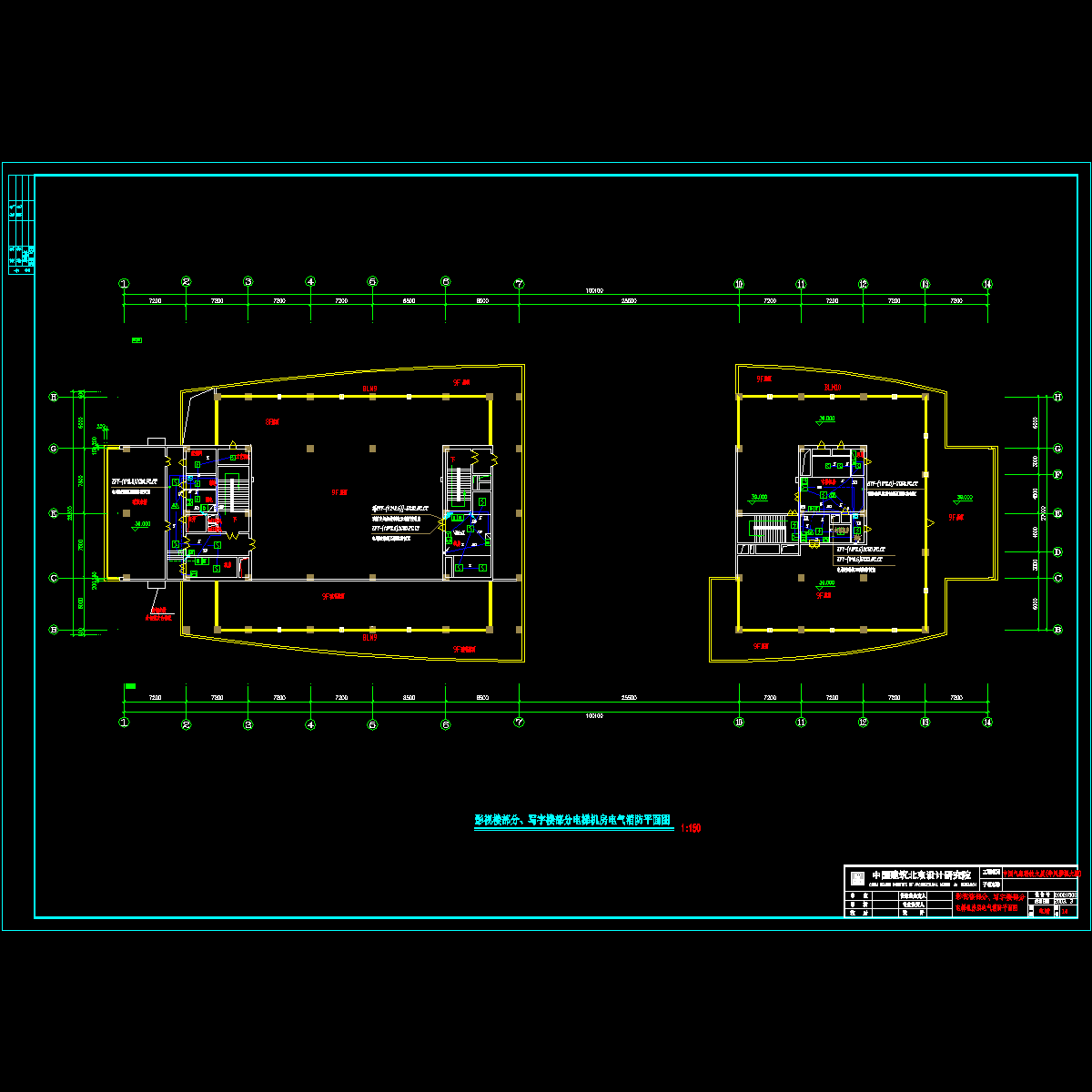

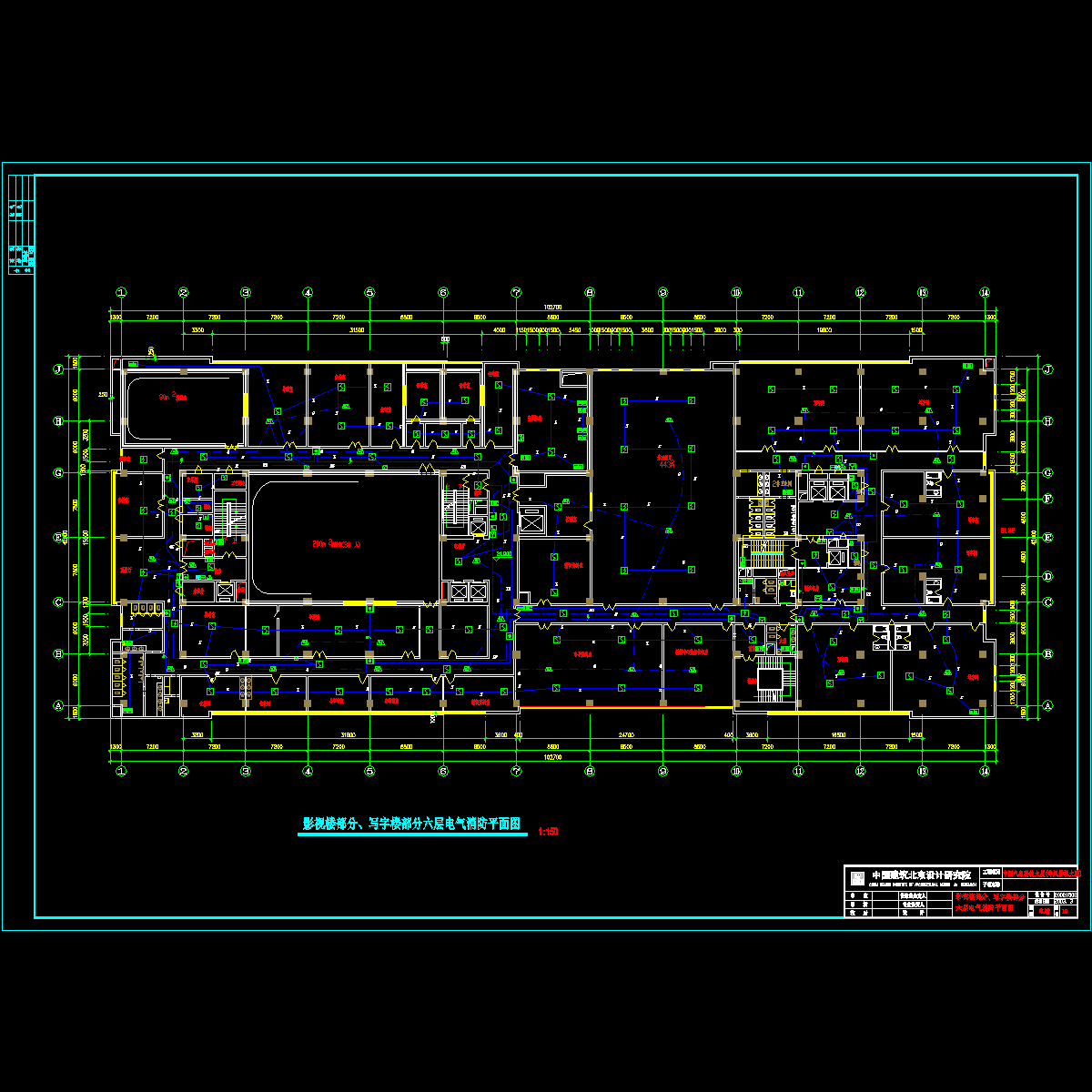

附件详情供电系统该项目共设五台变压器，其中影视楼部分选用两台1250KVA的干式变压器供电；办公楼及地下层选用两台1250KVA干式变压器；演播室灯光选用一台500KVA干式变压器。全工程分为三个供电系统，即影视楼的照明，动力及工艺供电系统；演播室灯光供电系统；办公楼的照明、动力及地下层的照明动力系统　　防雷接地该项目低压配电系统采用TN-S接地方式。　　该项目为二类防雷建筑，利用建筑物基础钢筋作接地装置。防雷接地、保护接地、工作接地共用一个接地极，要求接地电阻不大于0.5欧姆。在屋面女儿墙上设避雷带作接闪器，利用混凝土结构柱和墙内不小于Φ16的主筋作防雷引下线。凡突出屋面的金属构件物、设备等均与避雷带焊接。　　光源灯具选择一般场所选用细管节能型荧光灯或稀土节能荧光灯，空间高大的演播厅、多功能厅及夜景照明等场所采用金属卤化物灯，声学要求高的某些房间、辅助设备机房等选用白炽灯，有吊顶的房间采用嵌入式格栅荧光灯或嵌入式筒灯。
