一份5层图书馆给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：11张
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 项目所在地：湖南

附件详情

• 资料目录
• 给排水设计说明

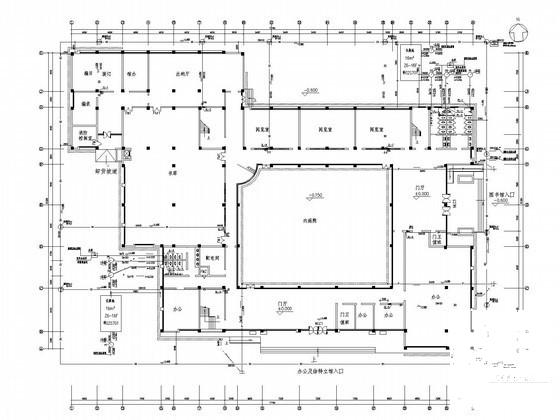

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 屋顶平台层给排水平面图
• 屋顶层给排水平面图
• 给排水大样及系统图
• 给排水系统原理图
• 消防系统 原理图及主要材料表

附件详情

该工程位于湖南，是一学校图书馆项目，建筑层数为五层，建筑高度为：19.8米；设计范围为：给水系统、排水系统、消火栓给水系统等；
共计11张图纸；

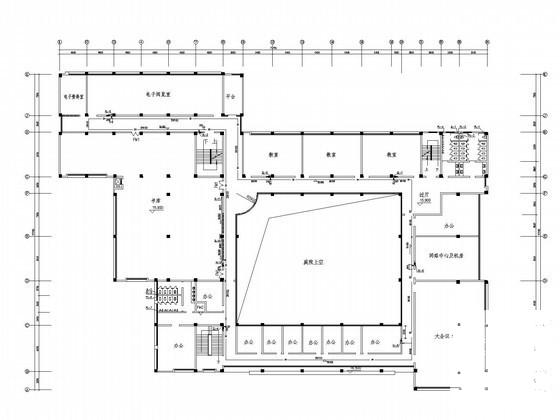

五层给排水平面图

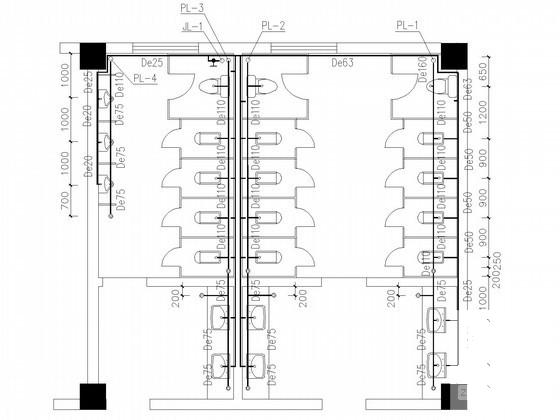

卫生间平面大样图

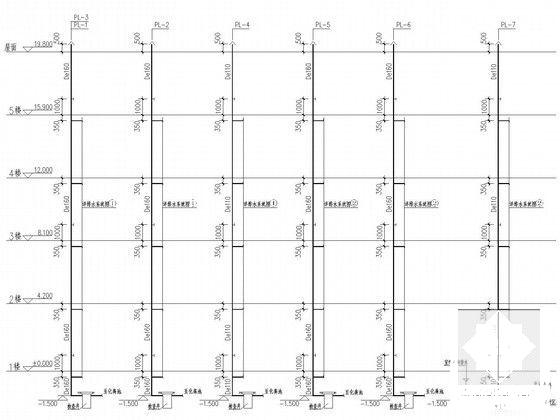

排水系统原理图

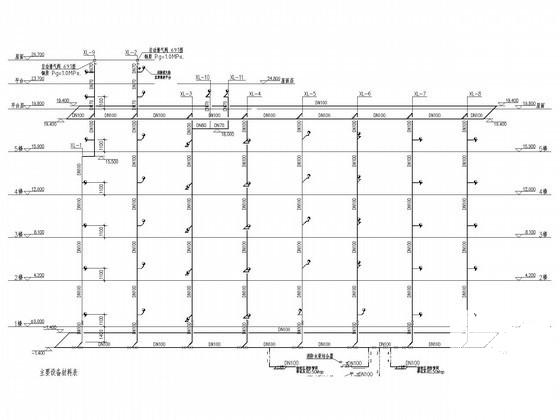

消防系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
