一份独立基础4层框架结构食堂结构设计CAD施工图纸（6度抗震）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

某四层框架食堂结构设计图
该资料为：某四层框架食堂结构设计图
该资料包含：
结构总说明、基础平面布置及柱平面平法布置图、梁平面平法施工图、楼梯大样、板配筋图、屋面层梁平面平法施工图、屋面板配筋图、楼梯布置图共8张图纸。

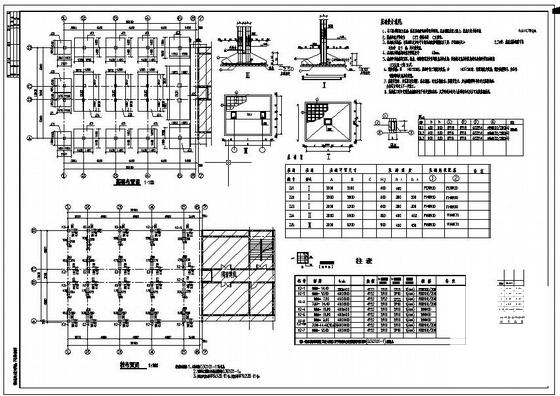

第 1 张图

第 2 张图

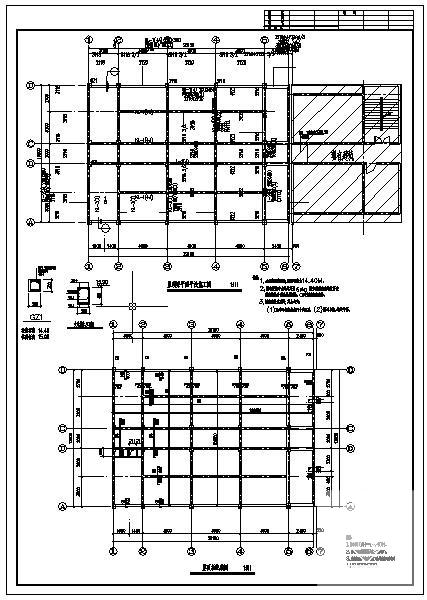

第 3 张图

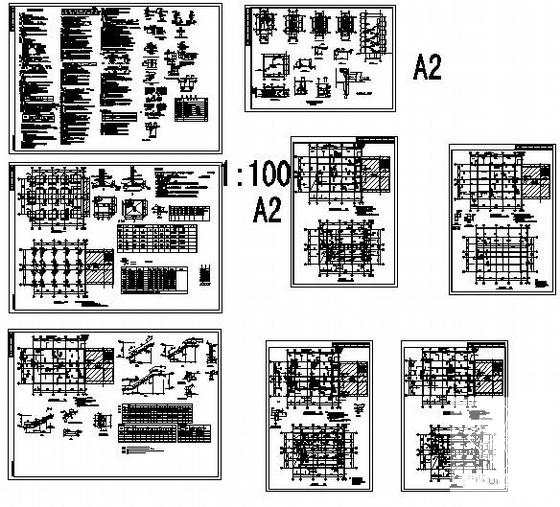

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
