广州市政工程(1-23)m空心板桥设计图纸_预应力混凝土A类构件设计

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计要点： 　　7.1 预应力混凝土预制板按部分预应力混凝土A类构件设计。 　　7.2预应力钢束张拉采用张拉力和伸长量"双控"施工，张拉控制应力0.73fpk =1357.8Mpa。 　　7.3 施工阶段预制梁时张拉预应力后梁底上挠值为：边板17.8mm，中板16.9mm。 　　施工要点： 　　8.1本桥采用预制吊装法施工。 　　8.2 空心板预制时应根据有关配套设计图要求，埋入护栏、伸缩缝、排水设施及交通工程设施所需管线等的预埋件；预留排水孔时，必须结合排水设计图，在相应中板上预留孔位。 　　8.3 设置人行道纵梁及钢筋混凝土护栏时，需待整体化桥面现浇层混凝土强度达70%后，方可浇注人行道纵梁。 　　8.4浇筑砼时，须密切注意防撞栏、支座及伸缩缝等所需预埋件的设置和位置的准确。 　　8.5浇注桥面现浇层之前，预制小箱梁顶面应做成凹凸的表面，以保证预制小箱梁与桥面现浇层之间紧密结合。 　　8.6 混凝土震捣如采用交频插入式震捣棒，须从两侧同时震捣。 　　8.7 混凝土预制板施工中，简支梁在距梁端60cm处设置吊装孔，采用钢丝绳绑扎吊装施工。同时在存梁与运梁时支点必须在理论支承线处，防止梁开裂。 　　8.8 在背墙与梁端之间填塞4cm的橡胶片，挡块与梁体之间也填塞4cm的橡胶片。 　　8.9 施工桩基之前，必须先进行开挖，以明确地下现状给水管的位置，如果给水管位置与桩基冲突，施工单位必须与设计单位联络。 　　8.10 桩基施工时，摩擦桩清孔后，沉渣厚度≤20cm。 　　8.11 桩基检测请按照相关规范执行，所有桩基都应检测，其中50%桩基采用超声波法，50%桩基采用低应变反射波法，另应对1~2%的桩基（同时不少于2根）进行钻孔抽芯法检测。 　　8.12. 其他 　　8.12.1 其他未尽事宜按部颁标准《公路桥涵施工技术规范》JTJ041-2000以及有关规定办理。 　　8.12.2 桩基施工时注意土层变化情况，如实际土层与桥型布置图中所示不符及时与设计单位联系。

ql-02 丹山河中桥全桥工程数量表.dwg

ql-06 丹山河中桥钻孔桩统一说明及桩表.dwg

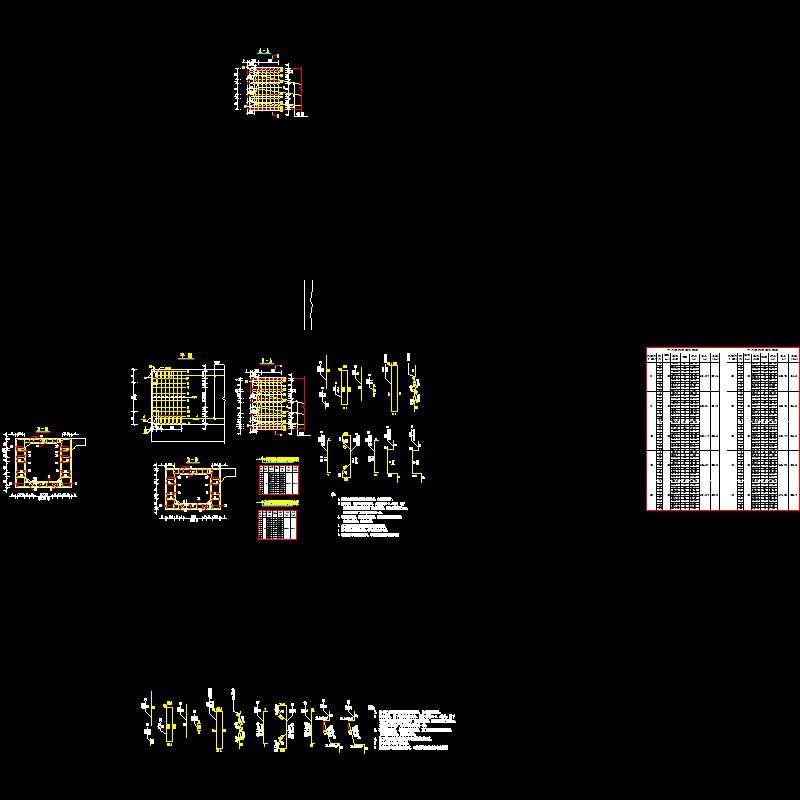

ql-10 23米简支板锚端钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
