4.56×6m钢筋混凝土闸门设计图纸,立面图,剖面图和细部结构图

0 主题	0 帖子	1281 积分

Rank: 8 Rank: 8

发表于 2020-10-6 11:41:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

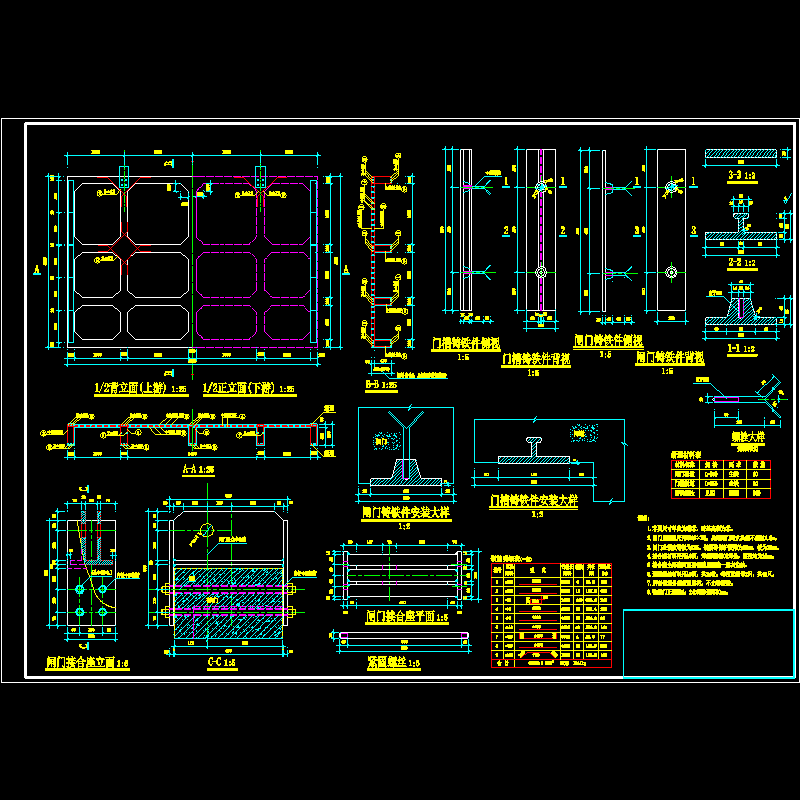

某4.5*6.6m钢筋混凝土闸门设计图。含闸门的立面图、剖面图、细部结构图等。一个文件一张图纸。闸门启闭机采用QPQ2×25，启闭闸门时水头差不超过1.0m。闸门砼强度等级为C35，钢筋净保护层梁为35mm，板为20mm。接合座材料采用A3钢，焊缝用E4301焊条，高度均为10mm。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
