长江大桥51.5mX48.7mX64m锚碇CAD施工图纸64张.dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

图纸为高速公路长江大桥北锚施工图设计内容。内容包括：北锚碇基础基坑开挖与回填、北锚碇总图、锚体（散索鞍墩、锚块、锚室和基础等）的构造、配筋设计；锚体分块、分层、灌注锚体混凝土和预埋冷却水管设计；北锚索股锚固拉杆构造和预应力钢束锚固构造；北锚检修楼梯、检修平台等。 　　…… 　　锚碇顶面高程为255.212m，底面高程为203.712m，高度为51.5m，宽度为48.7m，长度为64m。桥址区地表分布第四系残坡积（Q4el dl）粘土，下伏基岩为侏罗系中统沙溪庙组(J2s)粉砂质泥岩夹砂岩。2根主缆拉力2.99×105KN。锚碇上的作用力为恒载：27018KN 、26967KN 活载：8244KN。抗倾覆安全系数为4.56（>2.0），抗滑动安全系数为2.98（>2.0）。预应力钢束锚固构造的设计安全系数为2.2。 　　…… 　　锚体为大体积混凝土结构，共分成基础、锚块、后锚块、散索鞍支墩和前锚室五块，每块分层灌注。为防止锚体温度裂缝的发生，除要求采用低水化热水泥和对骨料进行预冷外，每层设置冷却管，进行冷却，并且锚体表面设置Φ20mm温度钢筋，间距20cm，此外，锚体表面还需设置CRB550 D6的冷轧带肋网。锚固系统是将二根主缆的2.75×105KN拉力均匀地扩散到锚体混凝土中。 　　…… 　　共计64张

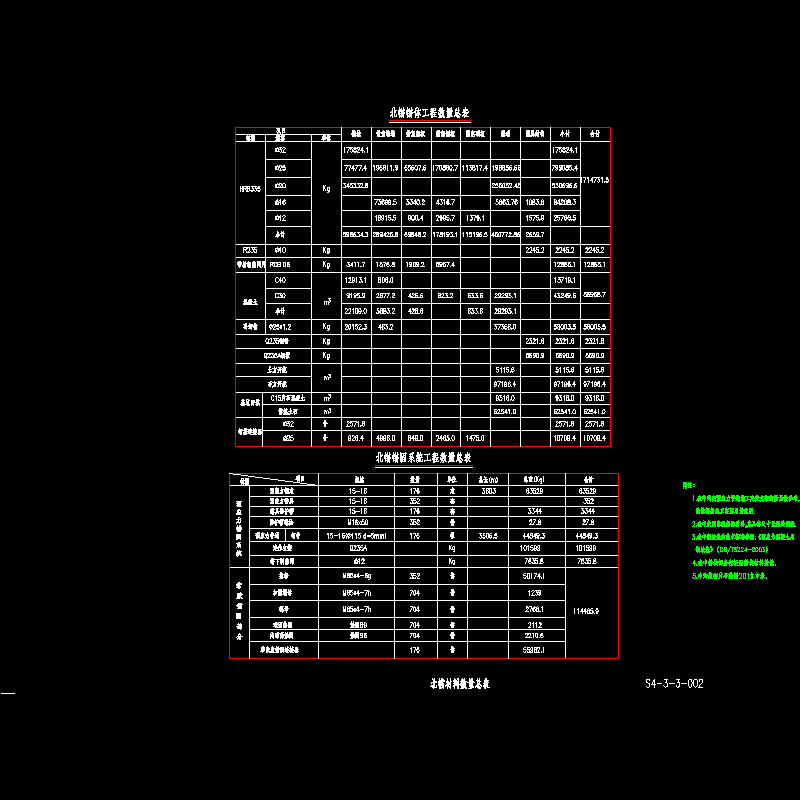

s4-3-3~002北锚工程数量表.dwg

s4-3-3~003、10~21、066、067北锚三角形锚锭一般构造图.dwg

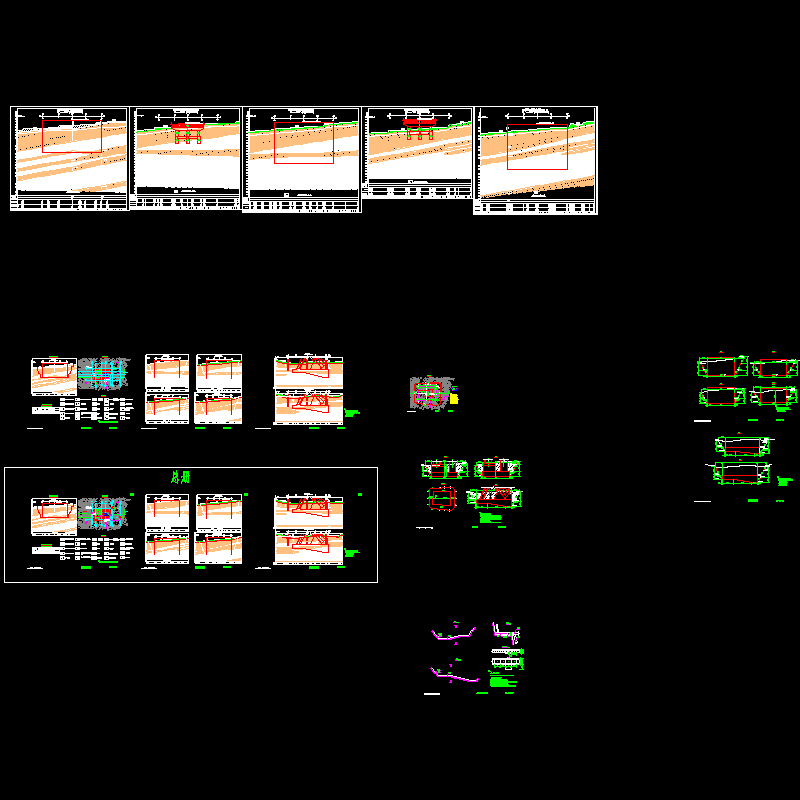

s4-3-3~004~009、37、38北锚地堪.dwg

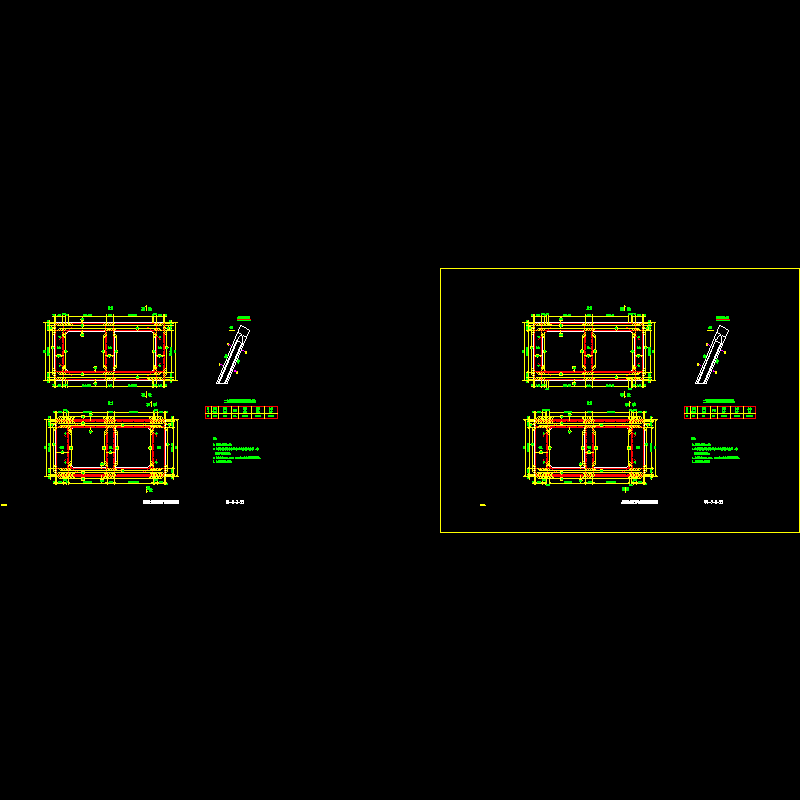

s4-3-3~022北锚散索鞍支墩断面配筋图.dwg

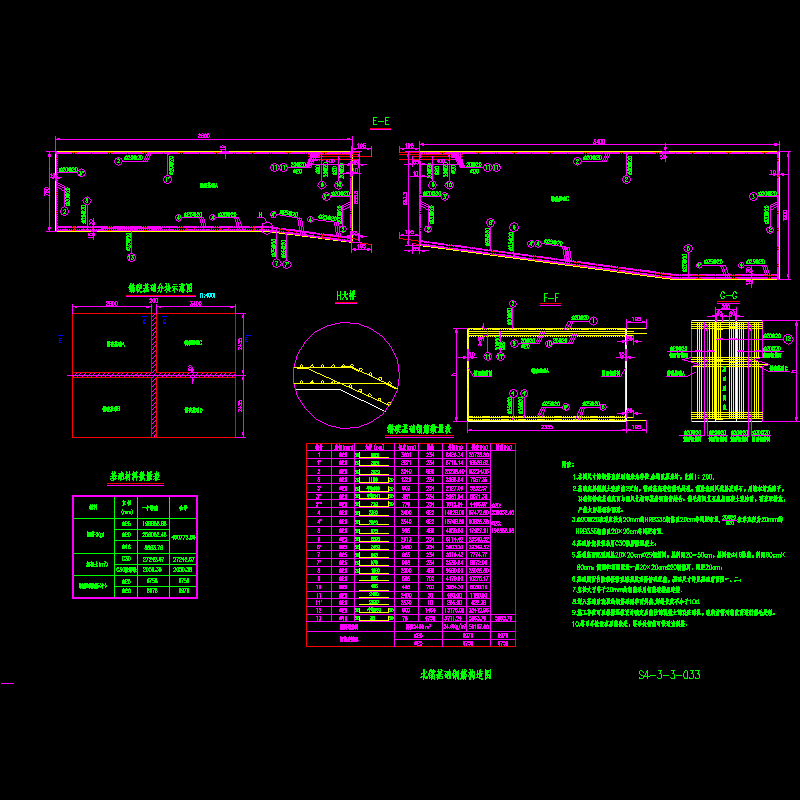

s4-3-3~033锚锭基础钢筋构造图1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
