3126平米道路站给排水设计CAD施工图纸.dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为多层建筑，其中首层为车库和办公室，二~五层为住宅。该建筑属于丙类建筑，耐火等级为二级.建筑面积为3126.92m平米.建筑高度为17.30米，建筑体积10849立方米. 　　该资料范围包括：给排水及水消防系统。 　　消火栓给水系统：1.室外消火栓用水量：20L/S；2.室内消火栓用水量：15L/S；3.室内消火栓同时使用水枪：3支 每支水枪最小流量：5L/S 　　建筑灭火器配置：1.危险等级为轻危险级；2.火灾种类为A类火灾；3.每具灭火器最小配置灭火级别为3A,每具灭火器最大保护面积20m/A.手提式灭火器最大保护距离25m.4.该项目灭火器采用3kg手提式干粉灭火器，灭火级别为5A 　　生活给水（冷水）系统：室外埋地管道采用为PE-X交联聚乙烯塑料管；室内管道采用PP-R给水管，热熔连接。 　　消防栓给水系统：采用普通镀锌钢管，管螺纹接口连接。 　　排水系统：室外埋地排水管道采用硬质聚氯乙稀管和承插式混凝土管；室内排水管（含接至室外检查井、化粪池的排出管）采用硬质聚氯乙稀管。 某道路站给排水施工图

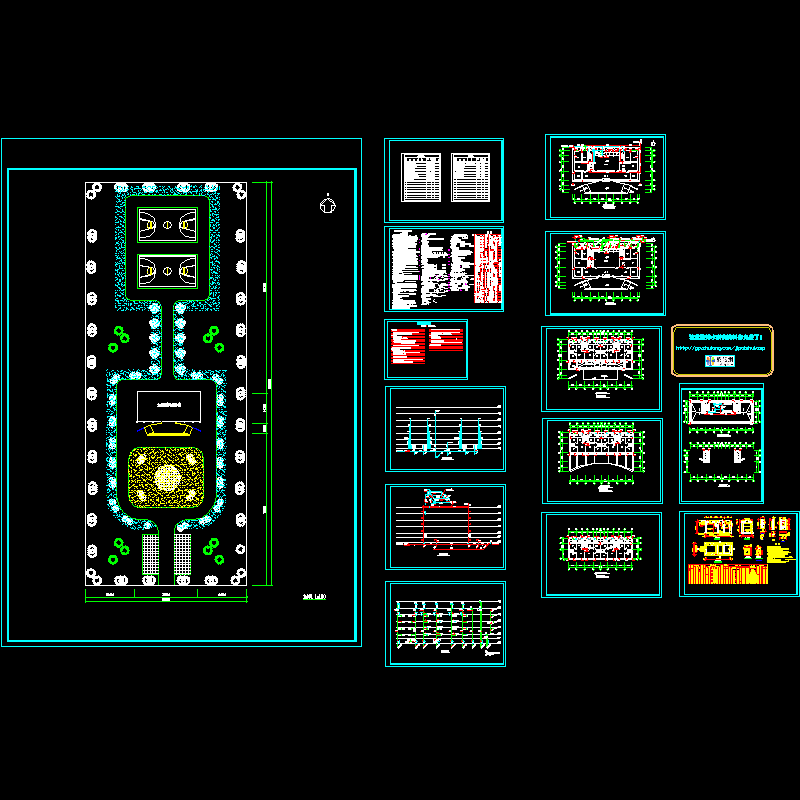

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
