一份上10层办公楼改造工程电气二次装修CAD施工图纸(二级负荷,第二类防雷)

[复制链接]

0

主题

0

帖子

1344

积分

超级版主

Rank: 8Rank: 8

积分
1344
发表于 2020-2-17 15:11:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 强电设计:低压配电, 电气照明
  • 弱电设计:视频监控系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 竖向配电干线 系统图
  • 3、配电箱系统图
  • 4、电视/网络/电话系统图
  • 5、闭路监控电视系统图
  • 6、插座平面变更图
  • 7、 照明平面图
  • 8、背景音乐、消防应急照明平面变更图
  • 9、空调配电平面图
  • 10、 弱电平面图

附件详情

该附件是某十层办公楼改造工程电气二次装修施工图纸,总共38张。
该项目属于二类高层建筑,电气设计包含室内照明配电系统,空调配电、有线电视系统、电话系统、网络系统、其中空调配电设计是根据甲方认可的空调方案完成。不包括低压配电房、消防系统、防雷系统。

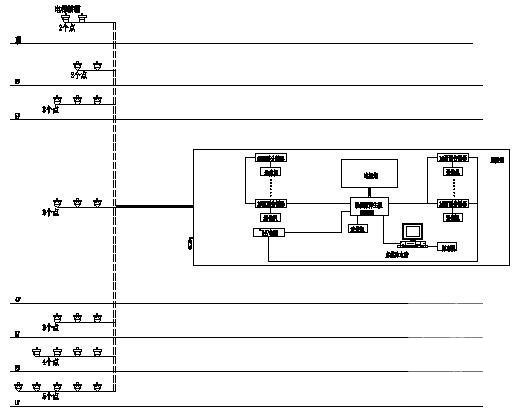

办公楼二次装修 - 1
第 1 张图

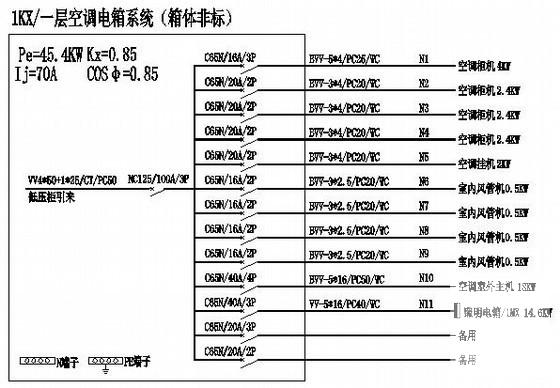

办公楼二次装修 - 2
第 2 张图

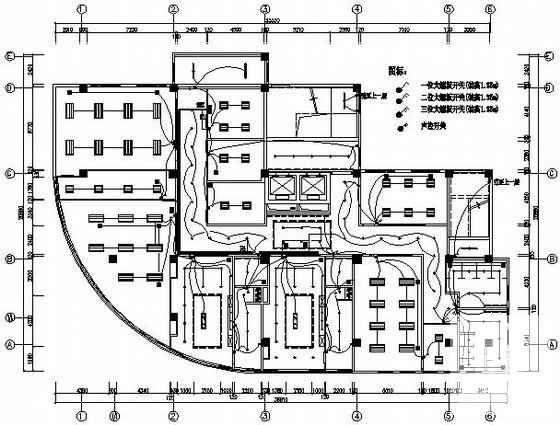

办公楼二次装修 - 3
第 3 张图

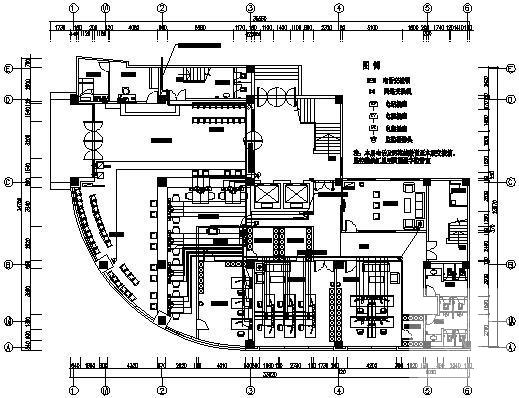

办公楼二次装修 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 15:11:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecdfc00dc11fd0210.zip

2.54 MB

下载  售价: 100 积分    赚积分
