[CAD]微电子厂废水处理大样图.dwg

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本某微电子厂废水处理工程，共33张图纸。图纸内容包括：1.工艺流程及高程图 2.总平面布置图 3.构筑物平面布置图 4.设备平面布置图 5.调节池平、剖面图 6.兼氧池平、剖面图 7.沉淀池1与好氧池平面 8.污泥池、沉淀池2与反应池平面 9.污泥管道平面布置图 10.污水.加药.自来水管道平面布置图 11.空气管道平面布置图 12.污泥管道轴测图 13.污水泵管道轴测图 14.自来水管道轴测图 15.空气管道轴测图 16.加药管道系统轴测图 17.填料示意图 18.穿孔曝气管及三角出水堰大样图

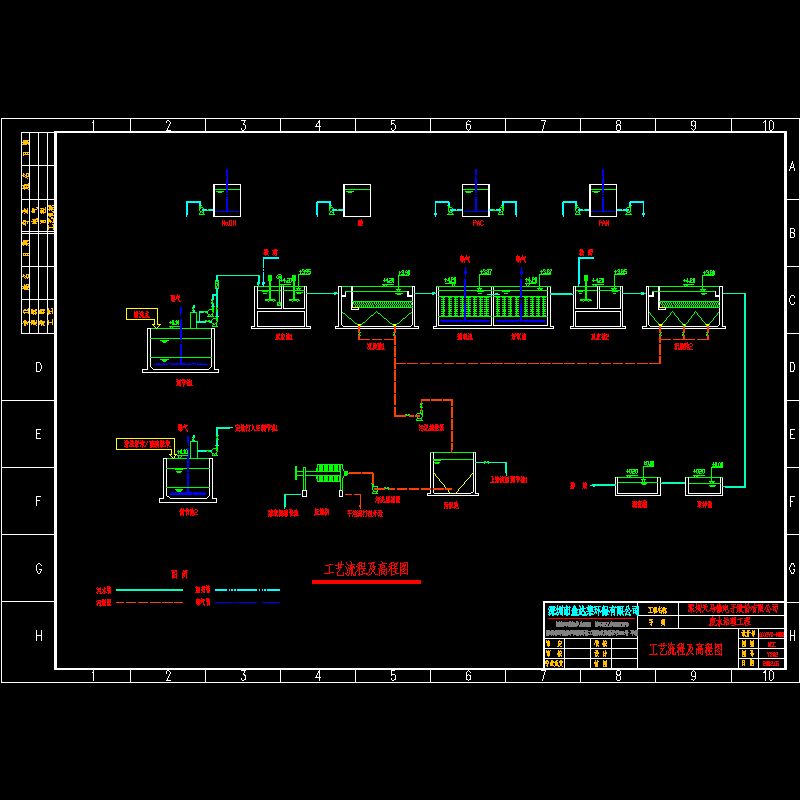

s02)工艺流程及高程图.dwg

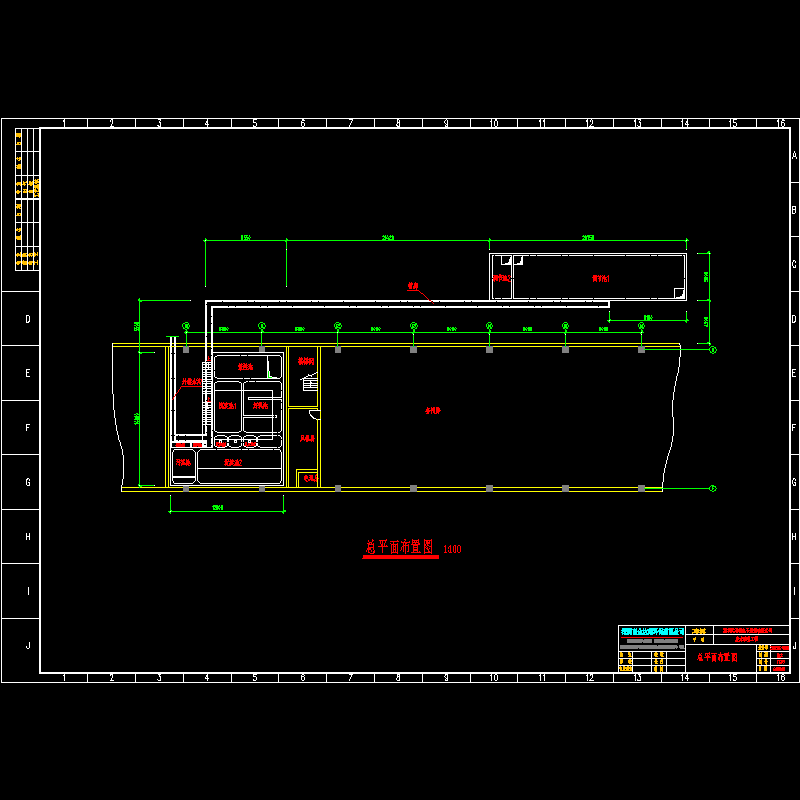

s03)总平面布置图.dwg

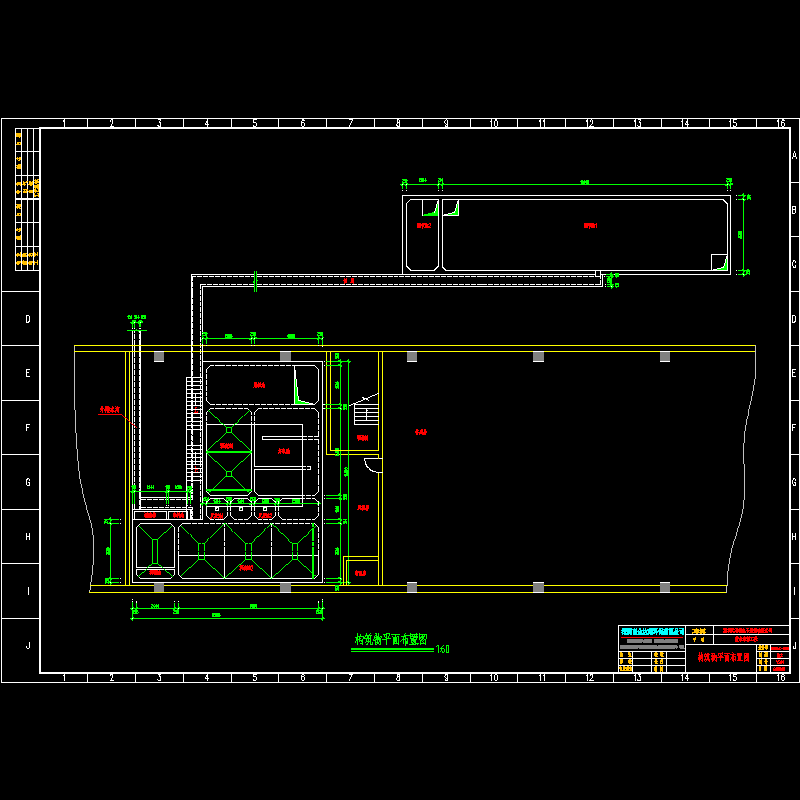

s04)构筑物平面布置图.dwg

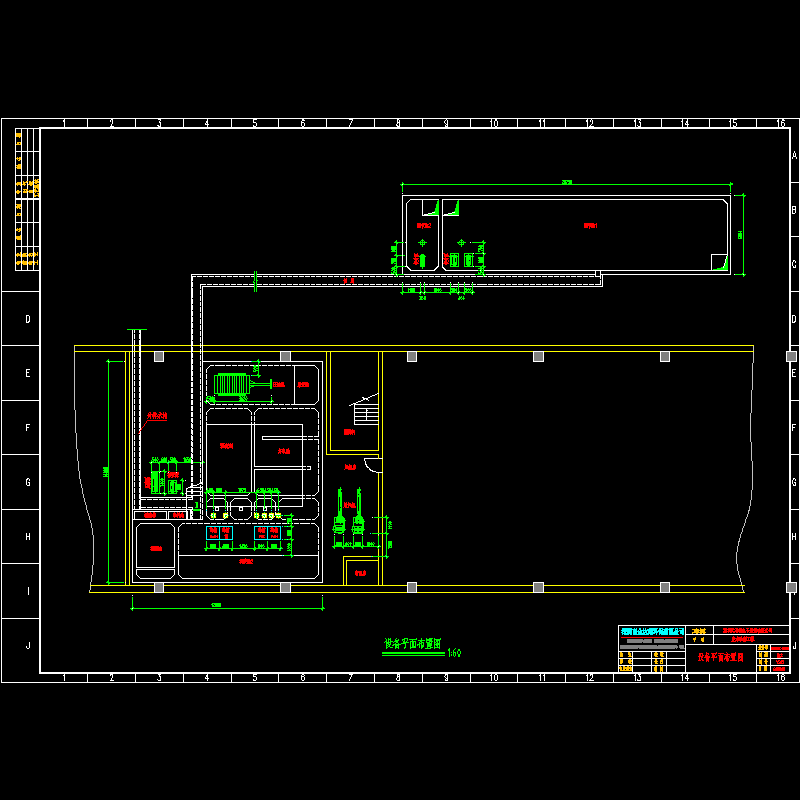

s05)设备平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
