34611平米地上4层电子厂房空调设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:34611.8平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:广东

附件详情

  • 资料目录
  • 空调工程施工图设计施工总说明
  • 空调主设备参数明细表

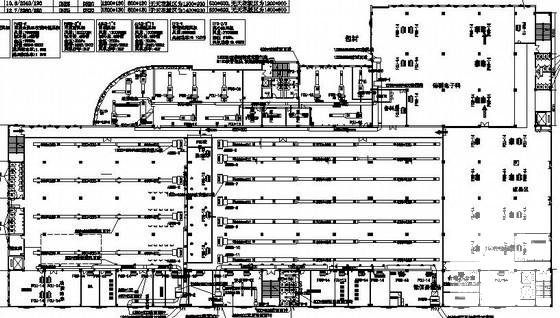

  • 空调风管平面图
  • 空调水管平面图
  • 空调电控平面图
  • 天面水塔及水管平面图
  • 地下一层空调主机房平面图
  • 空调水系统原理图
  • 主机房电控系统图
  • 空调末端电控系统图
  • 风水管施工大样图

附件详情

一、项目概要:该项目属丙类厂房,建筑面积34611.8平方米,建筑高度为19.75m。地下1层,地上4层。地下层为设备房,地上层为车间等用房。
二、一~四层集中空调系统设计
1. 主机房系统:选用2台1385.5KW的水冷螺杆式冷水机组设于地下室制冷机房内,并预留一台主机位置。
2. 冷冻水泵:选取三台冷水循环泵,二用一备,同时预留一台冷冻水泵位置。
3. 冷却水泵:选取三台冷水循环泵,二用一备,同时预留一台冷却水泵位置。
4. 冷却塔:选取2台循环水量为400m /h冷却塔,设于屋顶。
5. 空调风管系统:a、采用空调风柜加新风的空调系统;b、送风口采用方形散流器,回风口采用消声回风百叶。
6. 冷冻水系统:a、冷冻水由设于地下室冷冻机房内的冷水机组供给,供回水温度为7°C/12°C。冷冻水管系统采用双管水平异程、立管同程式循环系统。各立管最高点、局部最高设放气阀。
三、空调电气接线图纸设计。

,图职共21张。

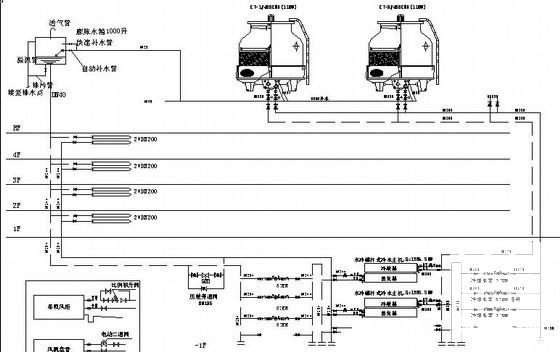

空调水系统原理图

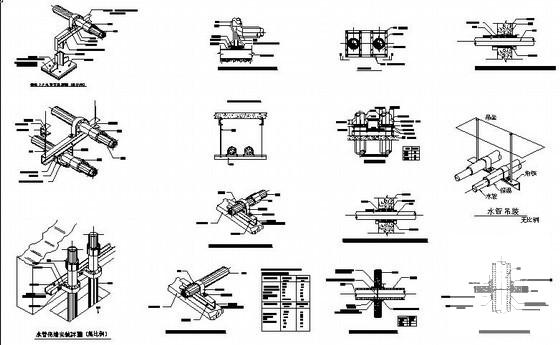

风水管安装大样图

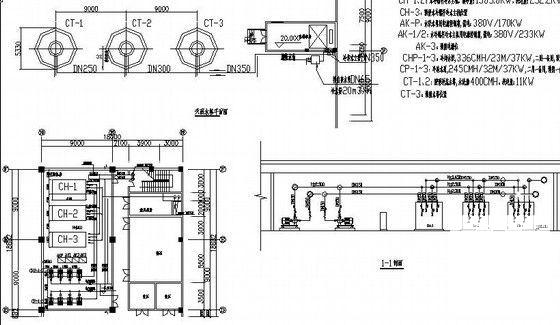

机房大样图

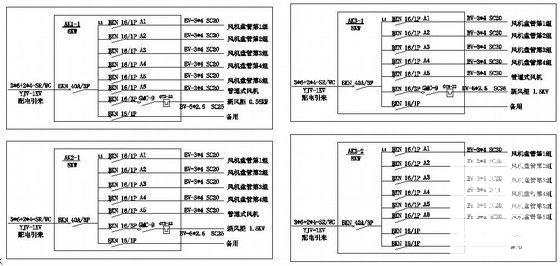

空调末端电控系统图

空调设计图纸
