曲棍球场变配电所电气设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑,其他
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 接地方式：TN-S
• 强电设计： 供配电系统 ,配变电所,继电保护,电气控制
• 弱电设计： 火灾自动报警系统

附件详情

该项目为某曲棍球场变配电所及发电机房工程。供电范围为：曲棍球赛场、看台及其附属用房。设计范围包括：10/0.4KV变配电室设计、发电机房设计。
具体的设计范围包括：变配电所10/0.4KV高低压配电系统、所用通风、照明、配电、接地装置和电气 消防系统 。

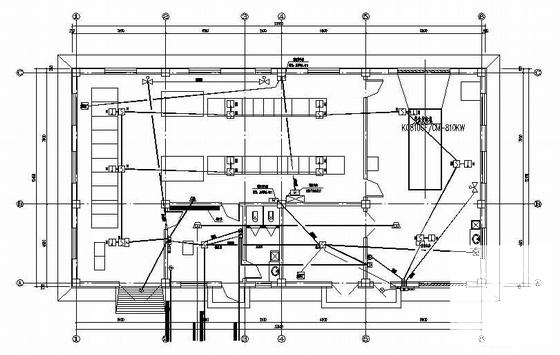

第 1 张图

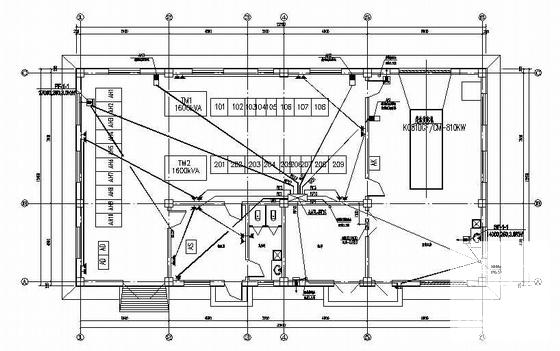

第 2 张图

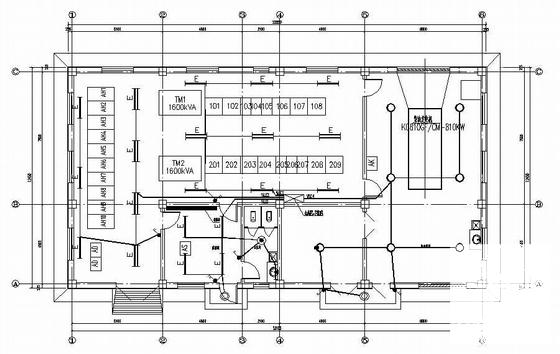

第 3 张图

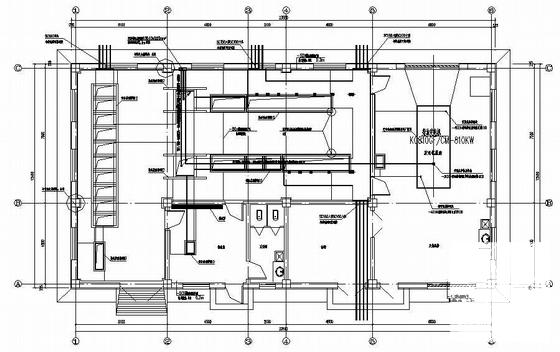

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
