11层钢筋混凝土结构医院电气CAD施工图纸(防雷接地系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：22196平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：31张
• 节点大样：防雷接地,其它
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目所在地：广东
• 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,呼应信号及信息显示

附件详情

该项目为某医院电气施工，属于二甲医院。该项目在原医院用地建一座住宅楼，住宅楼建筑面积为22196平方米，主楼11层，一层为大堂、药库及备用间。二层为备用间；三层为ICU，手术室；四、五层为妇产科；六层为儿科；其它均为标准层病房，为330床。本建筑为一类公共建筑。设计范围包括：配电系统、 照明系统 、防雷接地系统、空调动力系统、消防自动报警系统、呼叫系统等。

第 1 张图

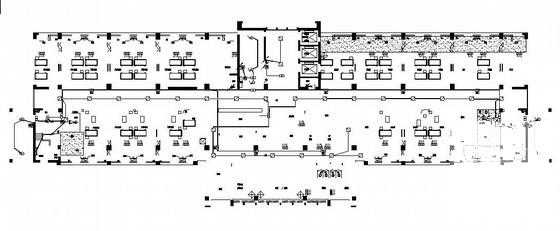

第 2 张图

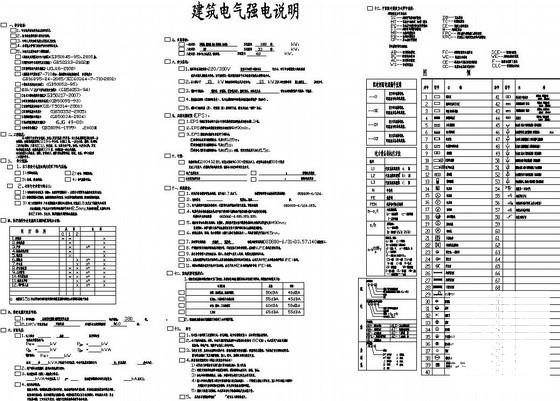

第 3 张图

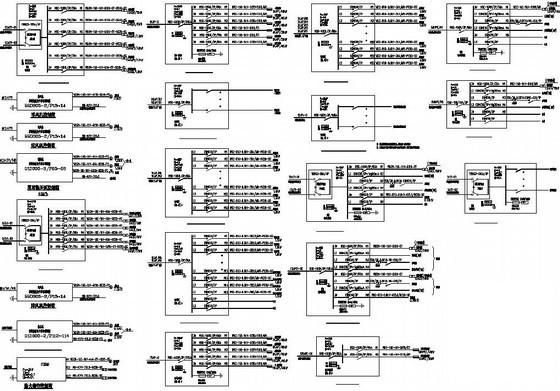

第 4 张图
