四座特大桥加固施工说明与全套CAD图纸（84张）.dwg

ttyyuukl1 · 发表于 2020-9-26 21:03:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

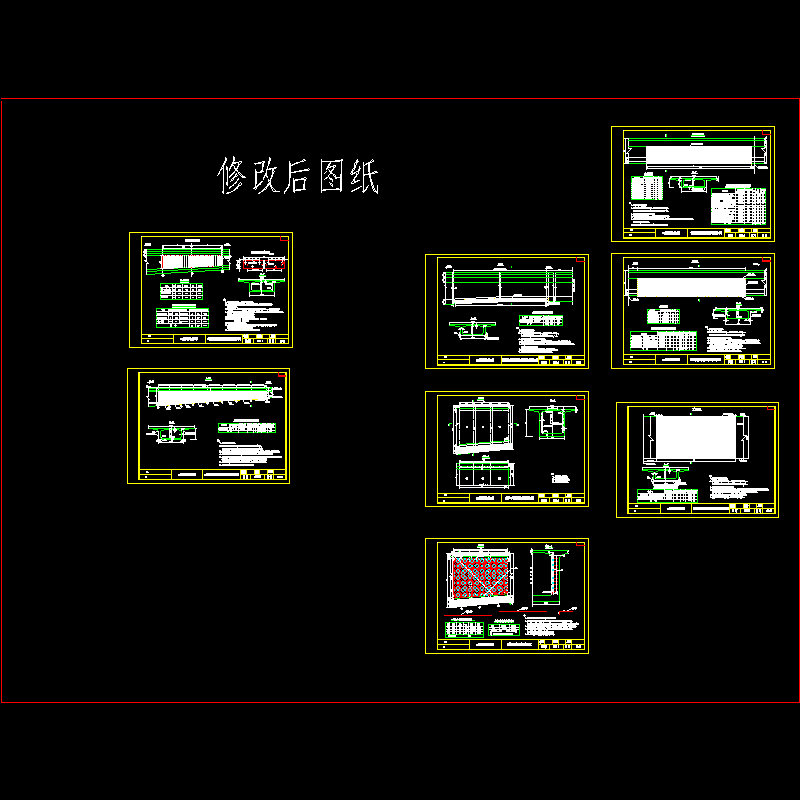

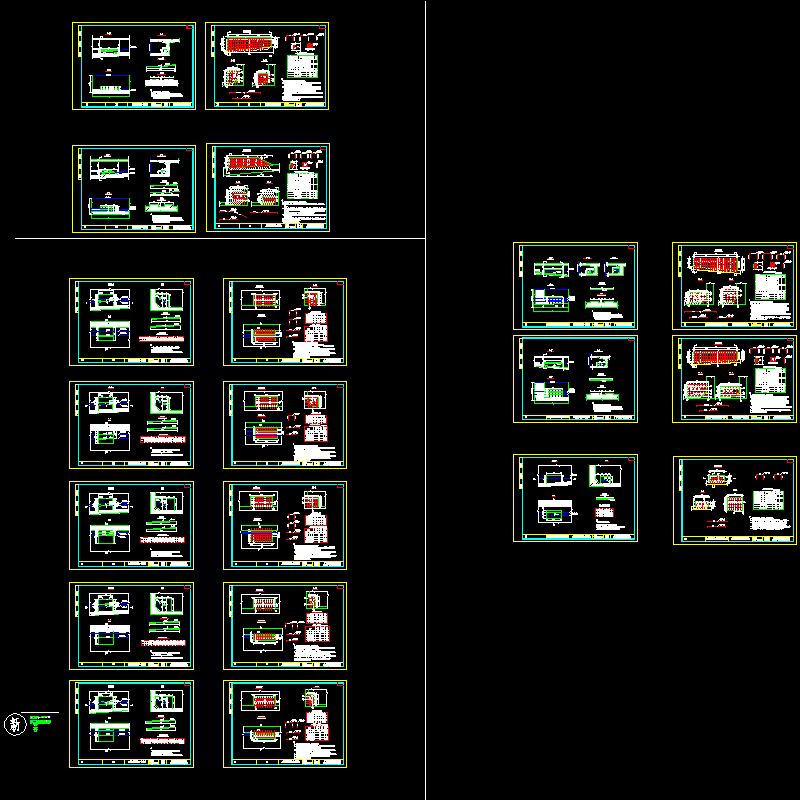

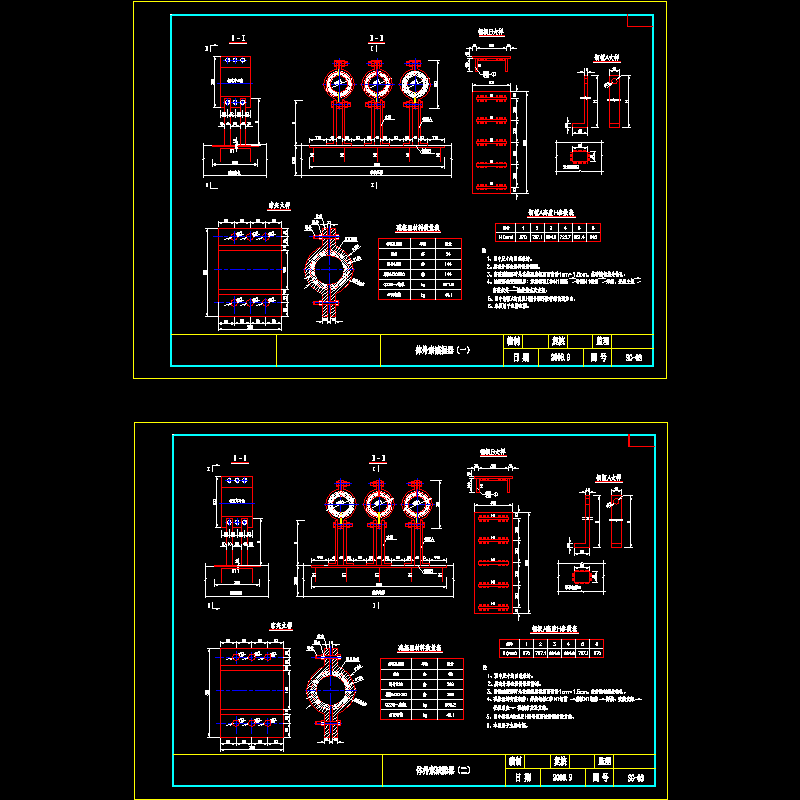

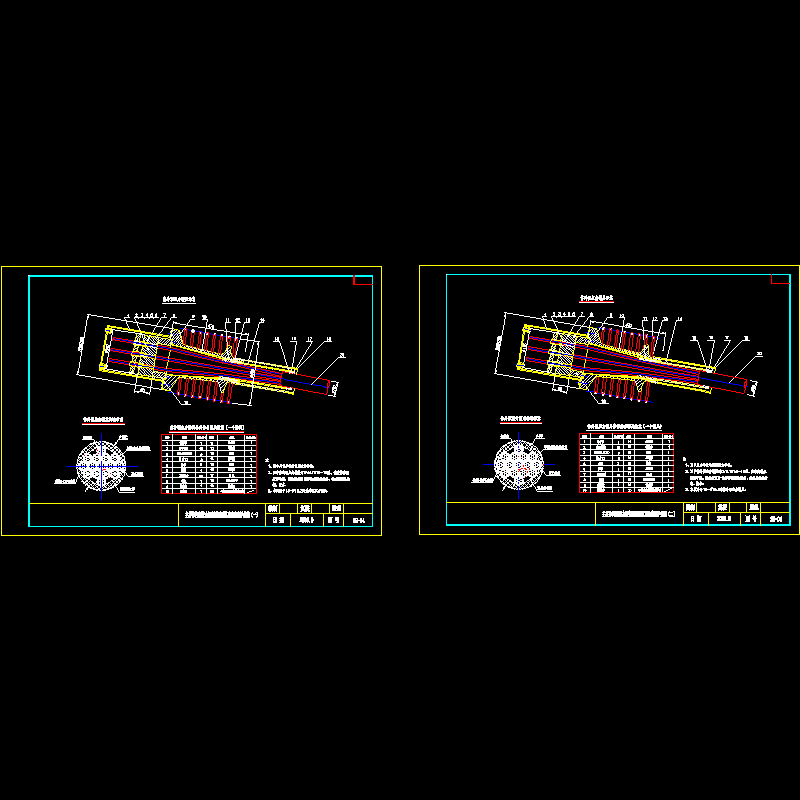

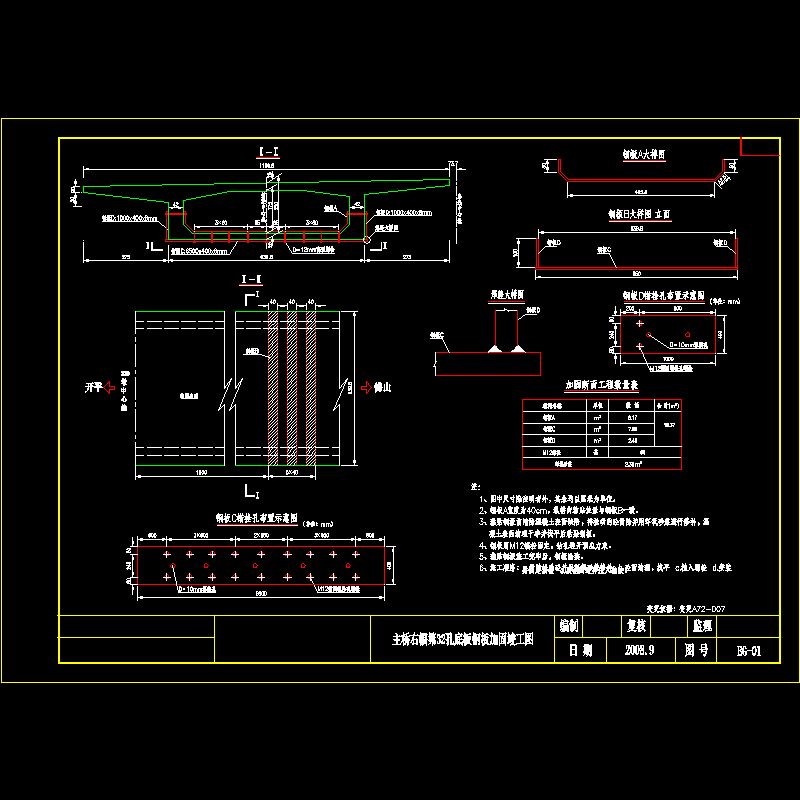

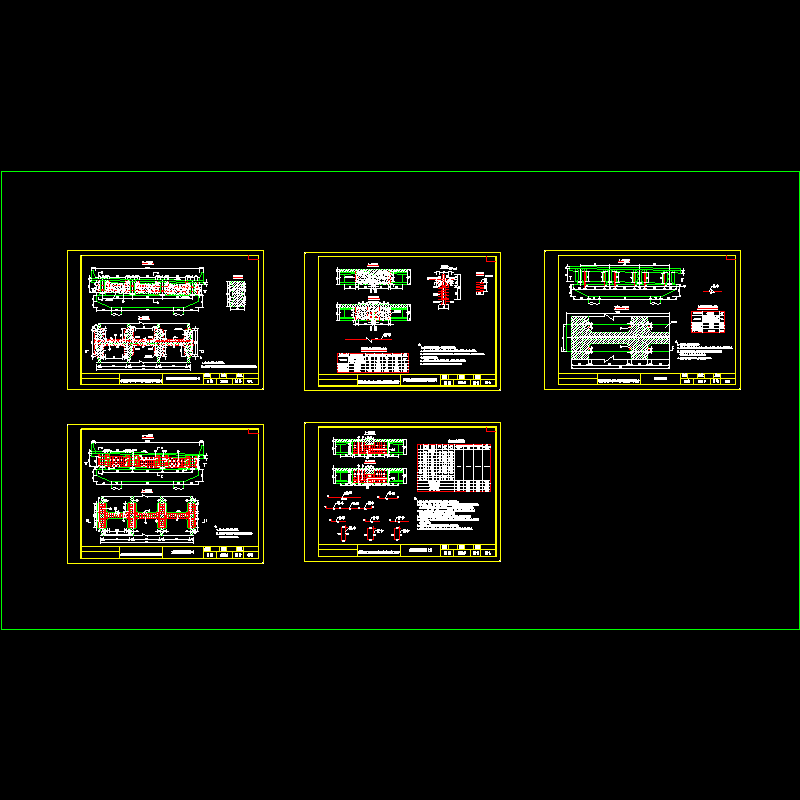

附件详情 xx大桥、 1.维修加固竣工说明 2.主要材料及工程数量汇总表 3.主桥箱梁腹板内部粘贴钢板构造竣工图 4.主桥箱梁腹板外部粘贴碳纤维布构造竣工图 5.主桥箱梁底板粘贴横向碳纤维布构造竣工图 6.主桥1～3#块腹板加厚构造竣工图 7.主桥1～3#块腹板加厚钢筋图 8.引桥底板横向裂缝碳纤维加固构造竣工图 9.引桥箱梁腹板斜裂缝粘贴碳纤维布构造竣工图 10.引桥箱梁腹板竖裂粘贴碳纤维布构造竣工图 11.主桥右幅第32孔底板钢板加固构造竣工图 xx大桥、 12.主要材料及工程数量汇总表 13.主桥箱梁腹板内部粘贴钢板构造图 14.主桥箱梁顶板粘贴碳纤维构造图 15.主桥箱梁底板横向裂缝粘贴碳纤维布构造图 16.主桥箱梁腹板外部斜裂缝粘贴碳纤维布构造图 17.主桥底板纵向裂缝碳纤维加固构造图 18.主桥边跨23-22号块腹板加厚构造图 19.主桥边跨23-22号块腹板加厚钢筋图 20.主桥中跨1-3号块腹板加厚构造图 21.主桥中跨1-3号块腹板加厚钢筋图 22.30m跨中墩盖梁钢板加固构造图 23.29＃、32＃过渡墩盖梁钢板加固构造图 24.跨径和伸缩缝布置概略图 25.引桥更换支座构造图 26.引桥支座更换扁千斤顶顶升示意图 xx大桥、 27.主要材料及工程数量汇总表 28.工字梁端横隔板粘贴钢板加固设计图 29.支座和伸缩缝布置概略图 30.扁千斤顶更换支座示意图 31.更换支座构造图 xx大桥、 32.主要材料及工程数量汇总表 33.主桥左幅体外预应力钢束构造(一)～(六) 34.主桥右幅体外预应力钢束构造(一)～(四) 35.体外索减振器(一)～(二) 36.主桥体外预应力钢束锚固系统及防腐防护措施(一)～(二) 37.主桥新增齿板A1一般构造图 38.主桥新增齿板A2一般构造图 39.主桥新增齿板B一般构造图 40.主桥新增齿板C一般构造图 41.主桥新增齿板D一般构造图 42.主桥左幅新增锚块一般构造图 43.主桥新增齿板A1钢筋构造图 44.主桥新增齿板A2钢筋构造图 45.主桥新增齿板B钢筋构造图 46.主桥新增齿板C钢筋构造图 47.主桥新增齿板D钢筋构造图 48.主桥左幅新增锚块钢筋构造图 49.主桥底板加厚段钢筋构造图 50.工字梁端横隔板粘贴钢板加固构造图 51.支座和伸缩缝布置概略图 52.扁千斤顶更换支座示意图 53.更换支座构造图 54.第11、15跨左、右幅箱梁底板粘贴碳纤维构造图 55.第12跨箱梁底板粘贴碳纤维构造图 56.第14跨箱梁底板粘贴碳纤维构造图 57.箱梁开孔位置及构造图 58.第11孔～15孔原顶板施工人孔钢板加固图 xx大桥和xx大桥连续工字梁、 59.主要材料及工程数量汇总表 60.工字梁加固构造及预应力钢筋布置图（一） 61.工字梁加固钢筋构造图（二） 62.工字梁加固构造及预应力钢筋布置图（二） 63.工字梁加固钢筋构造图（一） 64.防震锚栓构造图
