[CAD]25层酒店安全防范系统电气图纸（车库）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,酒店,娱乐
• 建筑高度类型：高层建筑
• 建筑设计面积：73229.80 平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 地下室用途：车库
• 弱电设计：入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统

附件详情

• 一、安全防范资料目录及设计说明
• 二、闭路监控系统图
• 三、防盗报警系统图
• 四、电子巡更系统图
• 五、门禁管理系统图
• 六、安全防范 平面布置图
• 七、弱电间设备安装大样图

附件详情

本稿件是[株洲]某酒店安全防范系统电气图纸，主体建筑是二十四层豪华的五星级酒店、商业购物、娱乐场所商务裙楼。建成后将成为株洲市一座的高档商务建筑。地下一层为停车场，首层为大堂、特色餐厅、商业购物及水疗SPA，夹层为后勤服务区，二层为餐饮和水疗SPA，三层为KTV、会议室（厅），四层为办公区，五层为健身中心，六层为避难层，七至二十四层为酒店的标准层。工程总建筑面积约7.322980 万平方米,共二十九层，地下负一层。
安全防范系统设计包含闭路监控系统设计、防盗报警系统设计、电子巡更系统设计、门禁管理系统设计、

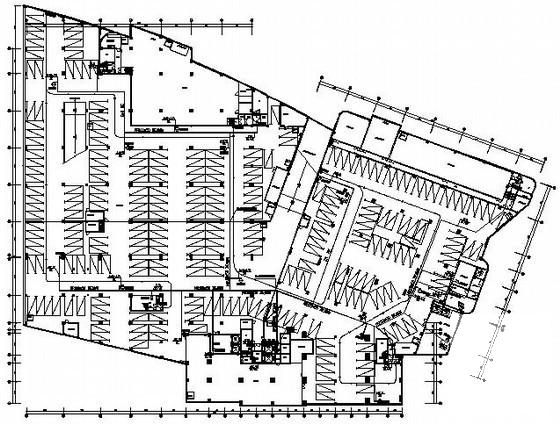

第 1 张图

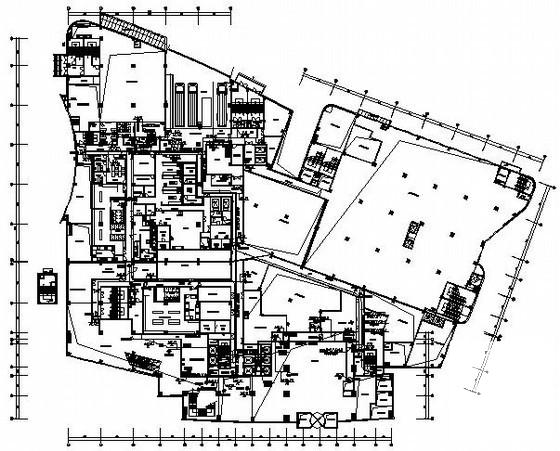

第 2 张图

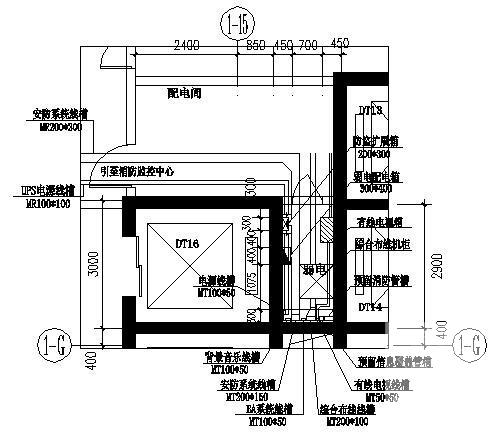

第 3 张图

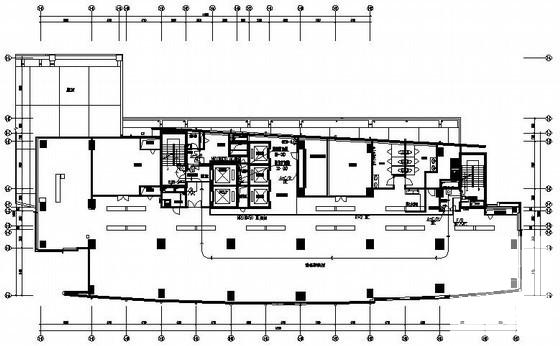

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
